频监控子系统是整个安防建设的重点,负责园区内的视频安全监控,实现视频图像的预览、回放、存储、上墙,以及云台设备的云台控制等业务,提供安全监视、设备监控、案发后查、证据提取等有效的技术手段,为快速有效的指挥决策提供可视化支撑,使管理人员能远程实时掌握园区内各重要区域发生的情况,保障监管区域内部人员及财产的安全。
本文主要内容包括视频监控系统前端的部署方案,由于技术和产品迭代,内文中所涉具体型号及规格请以具体情况为准,本系列文章目录见后文。
1 周界外围及道路
园区周界外围及道路由于路况复杂、机非人混行,用户需要对外围环境进行分类识别,对第一层安全隐患进行过滤。实现功能包括对周界外围及道路的机非人进行结构化抓拍、可疑人员人脸的智能识别和道路占道智能化管理。
针对外围道路混行问题,可使用 400W 星光摄像机进行机非人监控和抓拍,保证用户可看清外围道路;其次,通过“深眸”400w 人脸抓拍筒机可进行人脸抓拍、实现用户对外围道路监控以及可疑人脸的抓拍需要。为满足上述功能,推荐如下配单:
解决痛点 | 产品名称 | 主推型号(参考) |
机非人监控 | 400W 像素红外筒机 | DS-2CD2T45FD-I8S |
人脸抓拍 | 400W 人脸抓拍筒机 | DS-2CD7A47FWD-LZS |
车辆抓拍 | 微卡口 | iDS-2CD9525-ASZ |
2 园区大楼周边

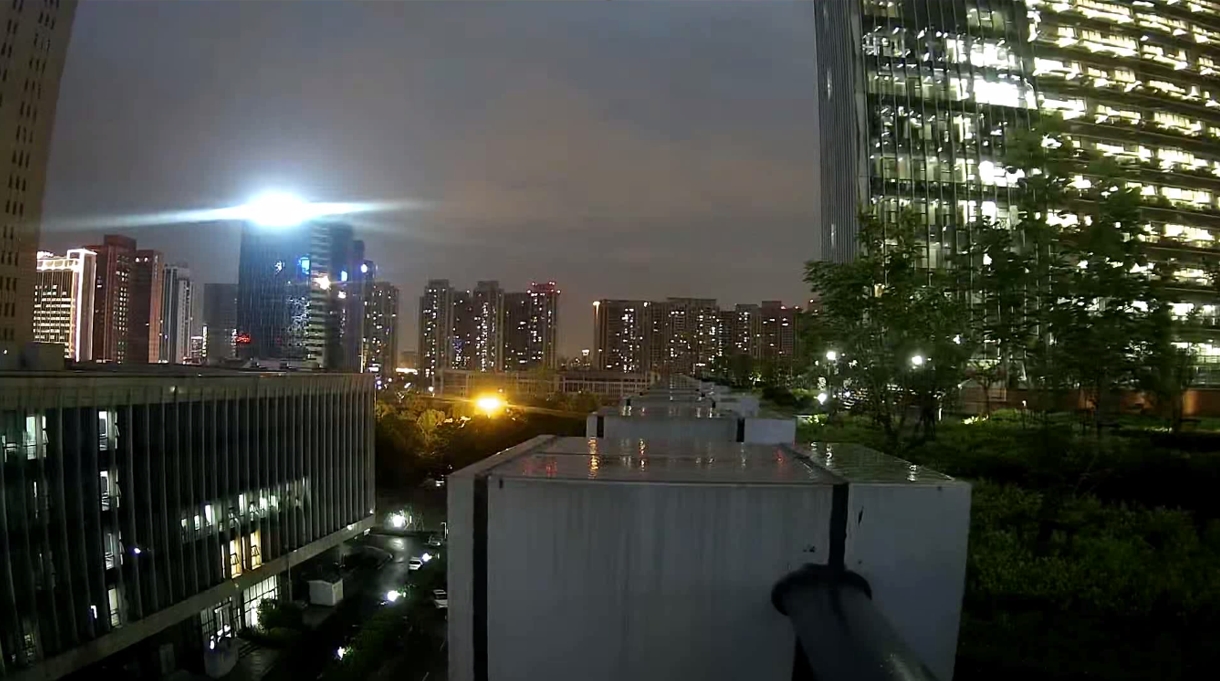

为了防止大楼周界低层区域有人翻越或攀爬进入,满足大楼周边白天黑夜的监控需求。在大楼周界和十字交叉路口安装 PTZ 筒机可在室外进行大倍率远距离监控,既保证大楼周边监控全场景覆盖,同时又可看清运动目标和事件细节。星光级 PT 筒机监控大楼周边如下:
![大楼监控画面](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
若用户不需要对运动目标进行细节跟踪,但更关注大楼周边监控的原来色彩,且监控时间主要为夜间,可推荐使用“深眸”系列的黑光球机,解决用户大范围高清画质监控的需要,尤其是夜间需要全彩画面的场景。为满足上述功能,推荐如下配单:
解决痛点 | 产品名称 | 主推型号 |
室外翻越或攀爬 | 室外 PTZ 筒机 | DS-2PT7T20IW-DE |
大范围高清全彩 | “深眸”黑光球机 | iDS-2DF8225IH-A |
3 园区可见光视频周界防范(视频电子围栏)
在园区非核心的周界中,若无明显遮挡,周界区域规则且范围有限,可推荐使用可见光视频周界防范方案。
可见光视频周界防范方案,通过接入具有周界防范检测功能的前端摄像机,实现周界防范事件的检测,发出入侵报警等功能,并及时告知安保人员进行处理,防止非法的入侵和各种破坏活动,消除建筑物的安全隐患,阻止人民生命财产损失的事件发生。
但可见光视频周界防范也存在误报较多的困扰,如因受树叶摇晃、灯光照射、动物穿越、车辆等因素影响,导致误报过多、安保人员难以应对。
![园区视频监控系统部署方案(前端选型安装)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
对于新建前端,可采用警戒系列 IPC,在检测周界非法入侵的同时,可以进行二次识别,有效过滤绝大部分非人体触发的报警,提高周界防范报警准确率,解决在实际使用中报警不准确、误报率高、防范效果一般等问题。
对于已建前端,通过将前端设备接入“超脑”NVR,由“超脑”NVR 实现对前端推送的报警图片进行人体目标二次识别,实现去误报,提高报警准确率。
4 大门出入口前端选型
在整个园区的各个主次大门出入口布设人脸抓拍机以及人脸识别等智能设备,通过人脸抓拍机进行人脸抓拍,推送到后端“超脑”NVR 或者分析服务器进行人脸比对,实现身份核验成功后联动闸机开门,对园区大门入口进行身份验证,区分出内外部人员,甚至兄弟单位、特殊单位的相关人员,实现大门出入口的分类管理,同时可进行黑名单人员的布控报警。
同时针对大门口的安保人员,可以使用相机进行在离岗检测,及时发现保安的离岗行为。为满足上述功能,推荐如下配单:
解决痛点 | 产品名称 | 主推型号 |
人脸抓拍 | 400 万人脸抓拍单元 | DS-2CD7A47FWD-LZS |
人脸名单布控报警 | “超脑”NVR | iDS-9632NX-I8/FA |
5 园区内部道路监控
在安防等级较高的园区道路中,可通过人脸抓拍机或“深眸”筒机(人脸抓拍)机进行人脸抓拍,提升园区内人员管控能力,提升园区内部安保水平。为满足上述功能,推荐如下配单:
解决痛点 | 产品名称 | 主推型号 |
人脸抓拍 | 400 万人脸抓拍机 | DS-2CD7A47FWD-LZS |
6 电梯轿厢视频监控
为满足电梯轿厢视频监控的需要,且保证一定的友好性,可在电梯轿厢采用电梯半球摄像机进行视频监控。电梯监控一般都是利用电梯随行电缆传输视频的,随行电缆一般价格都较高,而且使用次数有限。如果层数较高,维护和更换费用开销不小。针对价格高和维护费用高等痛点,可采用无线网桥传输方式,满足用户节省随行电缆建设和维护费用。
若需要在电梯轿厢对人员进行管控,需要进行人脸抓拍,可以选用半球人脸抓拍机,同时兼顾场景监控和人脸抓拍。为满足上述功能,推荐如下配单:
解决痛点 | 产品名称 | 主推型号 |
电梯轿厢监控 | 400W 星光级人脸抓拍半球 | DS-2CD7147FWD-IZ |
7 走廊过道视频监控
园区大楼内部每层楼层都会有走道、走廊,枪型摄像机可以采集一定范围的图像信息,但会存在部分盲区,容易造成遗漏,应选择合理的区位进行安装。同时,针对走道、走廊纵深较长的实际情况可以选择走廊模式进行全景监控,将画面旋转 90°,成 9:16 状态,扩大走廊监控范围,有效扩大监控范围。
8 园区内建筑出入口
在园区内建筑出入口场景中,通过人脸智能应用解决园区建筑大楼人员出入口的分类管理,防止混入其他人员、防止出入卡丢失或借用等风险,将危害和隐患扼制在萌芽状态,确保大楼内人员和财产的安全。通过接入“深眸”筒机(人脸比对)摄像机,在前端进行人脸抓拍和比对,并将比对事件推送给平台,实现身份核验成功后联动闸机开门,成功实现内部人员进出管理;
若项目定位高端,安防要求较高,需要将多个建筑出入口(6~64 路)进行集中管理,可通过前端人脸抓拍机,进行人脸抓拍,并接入脸谱服务器进行实时比对,实现联动闸机开门功能。同时,可通过脸谱进行黑名单人员的布控,实现黑名单人员实时报警,提升建筑出入口的安全等级。
9 园区办事大厅
在园区办事大厅(如政府大堂、行政中心办事大厅、银行营业窗口、医院大厅)内的视频监控,由于用户在此类场景中担忧个人信息的泄露,需要虑用户感知,安装隐蔽性较好的摄像机,可在大厅中间位置或其他合理位置安装半球摄像机。
10 园区广场、绿地监控

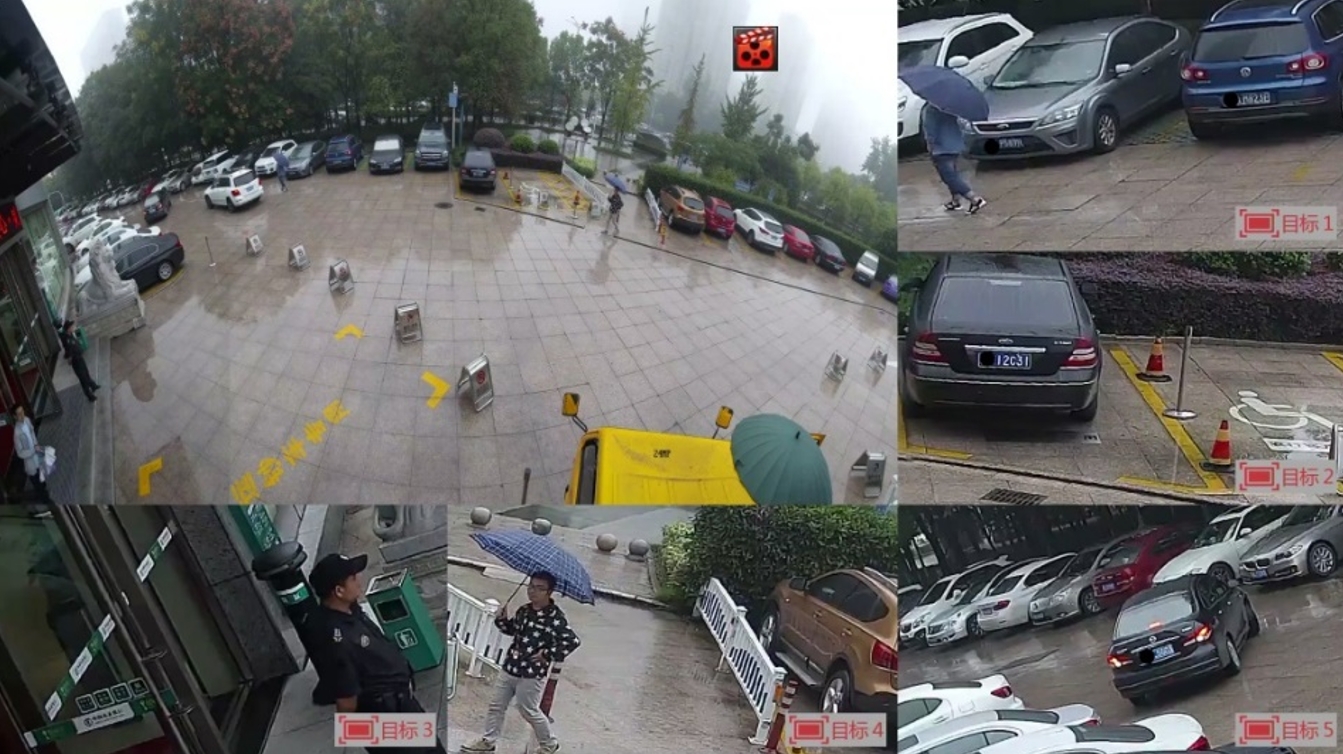

园区内部若存在建设绿地、草坪、广场等活动区域,可以结合活动区域的范围、光线合理选择监控摄像机,如采用球形摄像机对大场景实现 360 度无死角监控,满足用户对内部广场的全局监控需要。
![园区视频监控系统部署方案(前端选型安装)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
11 大楼制高点
通过球形摄像机的合理安装,可在大楼制高点的四周进行全景监控,对园区进行 360 度无死角的视频监控,便于用户从全局掌握园区情况,同时能够查看园区内的监控细节,辅助用户及时、准确地做出警情、火情的判断、指挥和决策,实现对园区内的全局监控+细节查看完整功能,构建综合安防园区内全局态势感知的防控体系。
12 财务室、机房、资料室
通过球形摄像机的合理安装,可在大楼制高点的四周进行全景监控,对园区进行 360 度无死角的视频监控,便于用户从全局掌握园区情况,同时能够查看园区内的监控细节,辅助用户及时、准确地做出警情、火情的判断、指挥和决策,实现对园区内的全局监控+细节查看完整功能,构建综合安防园区内全局态势感知的防控体系。
13 食堂及会议室
在食堂及会议室内的视频监控,考虑安装的便利性和安装后的美观性,需要安装隐蔽性较好的摄像机,可在食堂或会议室中间位置或其他合理位置安装半球摄像机。
14 设备间、地下室
设备间、地下室以及重要物资储藏室的光线弱、环境潮湿,可以采用星光级筒形摄像机,高端项目可采用“深眸”系列的黑光球机,实现全天候的高清成像和记录。
本系列安防系统解决方案来源于国内某知名安防厂商,方案分享仅作为技术交流之用!方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统,内文图表丰富,大部分图片均可编辑(vsd)。为了方便网页阅读,本站在发布时进行了一定程度的删节和改动,需要完整附件的请查看目录第一篇文章。
