某医院智能化系统建设方案，弱电系统设计说明（一）

分享一个本地区的弱电智能化项目，该项目是一个刚落地的三甲医院迁建项目，装修和弱电系统作为一个包共同招标，从其工程量清单可见本次弱电系统总预算约为 3200 万元，包含了布线、网络、安防、BCS、背景音乐等 18 个子系统。以下分享该项目智能化工程的设计说明，原系统图见附件。

一、工程概况

本工程位于重庆市荣昌区，工程名称为重庆市荣昌区中医院迁建项目。本工程医院为三甲医院。本项目总建筑面积 64923.46 平方米平方米(垃圾转运站污水处理池详二次设计 441.14 平方米)，其中门急诊住院综合楼属于一类高层医疗建筑，耐火等级 1 级;行政会议中心属于多层公共建筑,耐火等级 1 级。门急诊住院综合楼地上 12 层，地下一层，建筑面积 61222.05 平方米；地上建筑高度为 51.4 米，地下 6.0 米；结构类型为框架.剪力墙/框架结构；抗震设防烈度为 7 度。地下车库建筑面积为 7677 平方米，停车位为 255 辆，车库类别为 II 类中型车库。行政会议中心地上 3 层，建筑面积 3260.27 平方米；建筑高度为 18.9 米；结构类型为框架结构；抗震设防烈度为 7 度。本工程采用集中空调系统。净化空调部分预留用电量，由专业公司深化设计。

本建筑在负一层设置柴油发电机房，高压配电房、低压配电房各一个。消防控制中心及安防监控中心设置在门诊楼一层，其面积为 43.7 平米。信息机房设置在住院楼四层，其面积为 140.5 平米。本工程安全防范工程设计等级为先进型。机房等级为 B 级。

本次设计为智能化专项设计，与建筑安装设计施工图中的弱电部分有重叠内容，计费时应将原有弱电系统的重叠部分计费剔除，以本次设计作为计费标准。

二、设计依据

1.建设单位提供有关资料和设计任务书。

2.采用的国家的有关规范、标准:

（1）《智能建筑设计标准》（GB 50314-2015）；
（2）《数据中心设计规范》 (GB50174-2017)；
（3）《综合医院建筑设计规范》（GB51039-2014）
（4）《民用闭路监视电视系统工程技术规范》（GB50198-2011）；
（5）《有线电视网络工程设计标准》 GB／T 50200-2018；
（6）《综合布线系统工程设计规范》（GB50311-2016）；
（7）《安全防范工程技术标准》(GB50348-2018)；
（8）《视频安防监控系统工程技术规范》（GB50395-2007）；
（9）《出入口报警系统工程设计规范》（GB50396-2007）；
（10）《入侵报警系统工程设计规范》（GB50394-2007）；
（11）《建筑设计防火规范》（GB50016-2014）（2018 版）；
（12）《医疗建筑电气设计规范》（JGJ 312-2013）；
（13）《民用建筑电气设计标准》（GB51348-2019）；
（14）《建筑物防雷设计规范》（GB50057-2010）；
（15）《建筑物电子信息系统防雷技术规范》（GB50343-2012）；
（16）《电磁环境控制限值》（GB8702-2014）;
（17）《安全防范系统雷电浪涌防护技术要求》（GA/T670-2006）。
（18）《建筑设备监控系统工程技术规范》（JGJ/T 334-2014）。
（19）《建筑机电工程抗震设计规范》(GB50981-2014)

4.本工程通信进线由弱电市政管网引来。

5.建筑和有关专业提供的条件图和有关资料；业主的要求。

三、设计范围

根据相关规范要求及建设方使用需求，本期设计系统如下：

（1）综合布线系统、（2）院内导航系统、（3）排队叫号系统、（4）视频监控系统、（5）入侵报警、电子巡查系统、（6）门禁系统、（7）停车场管理系统、（8）子母钟系统、（9）公共广播及背景音乐系统、（10）多媒体信息发布系统、（11）建筑设备楼宇控制系统、（12）智能照明系统、（13）建筑能源管理系统、（14）暖通控制系统、中央空调控制网络系统、（15）病房护理对讲系统及病房输液报警系统、（16）手术示教系统、（17）弱电管网工程、（18）机房工程。

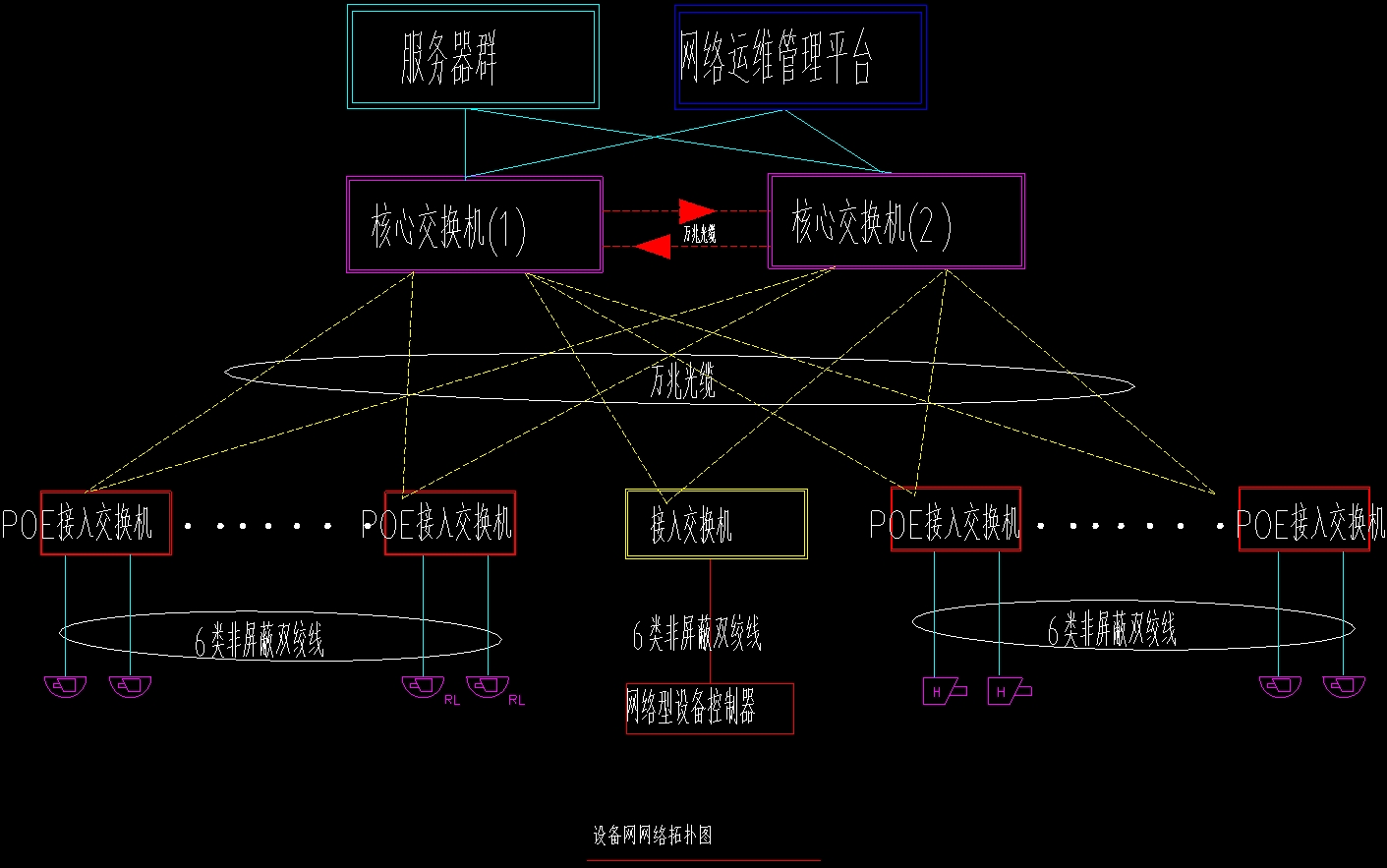

网络划分，其中内外网实现物理隔离。

• 设备网：视频监控系统、门禁系统、入侵报警系统、电子巡更系统、停车场管理系统、公共广播及背景音乐系统、建筑设备楼宇控制系统、建筑能源管理系统、智能照明系统、暖通控制系统、中央空调控制网络系统
• 外网：主要为 AP、TV 以及各种外网信息插座
• 内网：多媒体信息发布系统、病房护理对讲系统、病房输液报警系统、排队叫号系统、手术示教系统、ICU 探视系统、子母钟系统
• 物联网系统：医疗物联网平台、院内导航系统
• 医院 WIFI 全覆盖：零漫游系统

四、系统设计说明

4.1、布线系统

1）本工程有网络电话、电视、安防、医疗专业业务系统布线，其中电话、电视、安防属于综合布线系统。详见各系统系统图和平面图。

2）无线移动通信室内信息覆盖系统由业主方委托中国电信、中国移动、中国联通三家移动通信运营商设计本工程覆盖系统。

3）本工程对电话末端点位设计，程控电话系统由业主方委托专业公司进行集成。

4)本设计将语音电话与计算机网络（外网、内网、数字电视网、设备网）的配线纳入综合布线系统。外网、内网、数字电视网与设备网间实现物理上的完全隔离。本设计采用无卤低烟 6 类布线解决方案，系统承载语音、数据视频等信息，还支持安全防范系统、信息发布及自助查询系统等的通信传输。

5）由市政信息网引来电话光纤及网络光纤。电话光纤和网络光纤均通过桥架由一层引至住院楼四层信息机房。电缆入户时预埋热镀锌钢管作为保护管，保护管埋深 0.9m，伸出散水外 0.3m。进线保护管与等电位母排可靠联结。与外部通讯，应充分考虑安全性，有效防止外界非法入侵。室外电（线）缆引入室内时，在线路上增设浪涌保护器。

6）设备间子系统：数据 MDF 和光纤总配线架设置在住院楼四层信息机房。

7）干线子系统：内网干线采用 24 芯 10G 室内单模光缆，每个配线间 2 根；外网干线采用 1 根 24 芯 10G 室内单模光缆，每个配线间一根；语音干线采用 50 对三类大对数电缆。

8（配线子系统：各楼层配线间均采用机架落地安装。

9）工作区子系统：所有内外网、语音信息模块采用双口或单口信息面板方式安装。根据现场实际情况采用不同的安装高度。电话插座均底边距地 0.3m 暗装；病房网络插座在床头组合带内安装；会议室、大办公室、检验室为地面暗装或墙上暗装，其他场所网络插座底边距地 0.3m 在墙上暗装。

10）建筑群子系统：运营商的接入由运营商完成，线缆进户时，应选用适配的信号线路浪涌保护器。本工程要求内网和外网均实现无线网络全覆盖。在走道等公共场所设置内网和外网路由器。内网和外网无线信号在路由器中不同频段发出，防止相互干扰。

11）线路敷设：竖向干线在弱电井沿桥架敷设，水平线路采用金属线槽敷设或穿金属管暗敷设。

4.2、院内导航系统

院内导航系统基于微信小程序平台，支持 iOS 7.0 及以上，Android 4.3 及以上的移动终端系统，降低使用导诊导航的门槛和复杂度，可以与医疗机构现有的信息系统集成，也支持医疗机构信息系统集成信尚安导诊导航系统，提升医疗机构信息化便民服务水平。系统为医疗机构提供了一个后台管理界面，管理员可以登录更新维护医疗机构信息和导航导诊信息，系统云部署。

4.3、排队叫号系统

本系统基于局域网传输方式。排队叫号主机由一套排队叫号软件和一个对讲器组成，安装于电脑(电脑自备)，放置在候诊区导诊台的桌面上。诊室门口屏通过局域网传输，采用 22 英寸液晶显示屏，可竖向或横向壁挂在诊室门口，安装高度：设备底部距地面约 1.1 米（竖装），设备底部距地面约 1.3 米（横装）。功放、等候显示屏、软件叫号对讲器均是通过局域网连接，吸顶喇叭可以吸顶安装在天花板上。配合功放使用，与功放间一条两芯线相连接。详见排队叫号（IP 网络）系统图。

4.6、视频监控系统

1）视频监控系统主要监控的场所包括：主要出入口、大厅、电梯前室、电梯轿厢、地下停车场、公共走道、大楼周边、出入院处、可上人屋顶、谈话间等重要部位，谈话间设置拾音器。柴油发电机房、变配电房、电池室、动力站房、安防中心均设置视频监控；安全出口设置推杆锁、视频监视、总控中心连锁报警主机房内设置视频监控；建筑物周围及停车场均设置视频监控；对上述重要部位进行监视、控制和记录，安防控制中心可实时显示各个监控点的视频图像。

2）系统设计采用全数字式监控系统，全部采用 1080P 专业高清摄像机。

3）本工程采用集中存储的方式。存储器安装在门急诊住院综合楼 4 层弱电机房。

4）本系统视频信号和控制信号在设备网上传输，电源采用 POE 供电。交换机全部设置在楼层弱电井内，由 UPS 集中供电。本工程室内视频摄像机均为吸顶安装或金属支架，支架安装时距地不得低于 2.5m，电梯轿厢内摄像机在电梯控制面板对角处吸顶安装，取自轿厢电源。

5）设计储存时间为 90 天的录像时间，存储格式为 D1、CIF 和 1080P 格式。

6）本系统设计与门禁、入侵报警系统联动。当有报警发生时，实现视频联动推送上墙、上终端等功能，加强安全防范管理。（注：护士站处、大厅等场所，摄像头在超过临界分贝时，摄像头自动摄像和录音且摄像视频和语音不可删除。分贝界限及场所由业主方和视频厂家共同协定。）数字视频网络虚拟交换／切换模式的系统应具有系统信息存储功能，在供电中断或关机后，对所有编程信息和时间信息均应保持。

7）视频监控系统应满足《视频安装监控系统工程设计规范》GB50395-2007/3.0.3、 5.0.4(3)、5.0.5、5.0.7(3)各强条要求。系统监控中心应设置为禁区，应有保证自身安全的防护措施和进行内外联络的通信手段，并应设置有紧急报警装置和留有向上一级接警中心报警的通信接口。

8）视频安防监控系统中使用的设备必须符合国家法律法规和现行强制性标准的要求，并经法定机构检验或认证合格。

9）所有杆体、金属箱、进入室内线缆采取防雷措施,在进入室内后最近位置设计防雷装置端接箱,箱体与入楼管处建筑接地连接,杆体、箱体可就近做防雷。防雷导体与杆体绝缘,接地电阻不大于 10 欧。每个摄像机安装电源及信号双路防雷模块,立杆接地方式:就近埋一根钢钎之间采用双色 BVR6 线缆连接。

4.7、入侵报警、电子巡查系统

4.7.1 入侵报警系统

1）本工程在医院每层的财务、重要库房内设置红外/微波双鉴探测器，挂号室、收费处、谈话间、医生办公室、财务室、药房、护士站设置踢脚式报警按，并与医院消防控制室联网，确保发生突发事件时能及时通知保卫保安人员，迅速处置。

2）报警装置将探测到的报警信号传输到消防控制，通过警铃、频闪灯等，通知管理人员及时处置。并与监控系统联动，弹出报警位置的图像进行观察并录像留存。

3）室外信号线引入室内时，在线路上增设浪涌保护器。

• 入侵报警系统不得有漏报警。
• 紧急报警装置应设置为不可撤防状态，应有防误触发措施，被触发后应自锁。
• 在设防状态下报警控制设备应发出声、光报警信息，报警信息应能保持到手动复位，报警信号应无丢失。
• 报警发生后，系统应能手动复位，不应自动复位。
• 在撤防状态下，系统不应对探测器的报警状态做出响应。
• 在设防或撤防状态下，当入侵探测器机壳被打开时、当报警控制器机盖被打开时、在有线传输系统中，当探测器电源线被切断时、当报警控制器主电源／备用电源发生故障时、 在利用公共网络传输报警信号的系统中，当网络传输发生故障或信息连续阻塞超过 30s 时，报警控制设备上应发出声、光报警信息，报警信息应能保持到手动复位，报警信号应无丢失。
• 系统供电暂时中断，恢复供电后，系统应不需设置即能恢复原有工作状态。
• 入侵报警系统中使用的设备必须符合国家法律法规和现行强制性标准的要求，并经法定机构检验或认证合格。

4.7.2、电子巡更系统

1）在各层安装巡更点，采用离线方式进行控制。保安人员手持巡更机，按照规定的时间和线路，到各检查点进行巡视。用巡更机读检查点的信息钮，就可以记录下每个检查点的信息钮，就可以记录下每个检查点检查的时间和人员，以及一些常见的事件。巡检的信息存在巡更机里面，巡逻完毕，通过无线方式，将数据上传到保安部电脑的巡更巡检管理系统软件。

2）本巡更巡检管理系统软件：安装在保安部电脑里。巡更机：在各保安人员巡逻时使用。巡更点信息钮：安装在大楼需要重点检查的地方(每层的楼梯、楼梯前室、电梯厅等)。人员卡：用于识别保安人员的身份。事件卡：用于记录巡逻时发生的事件及检查点的情况。夜光标签：用于在昏暗的地方指示巡检信息钮，便于巡检员操作。

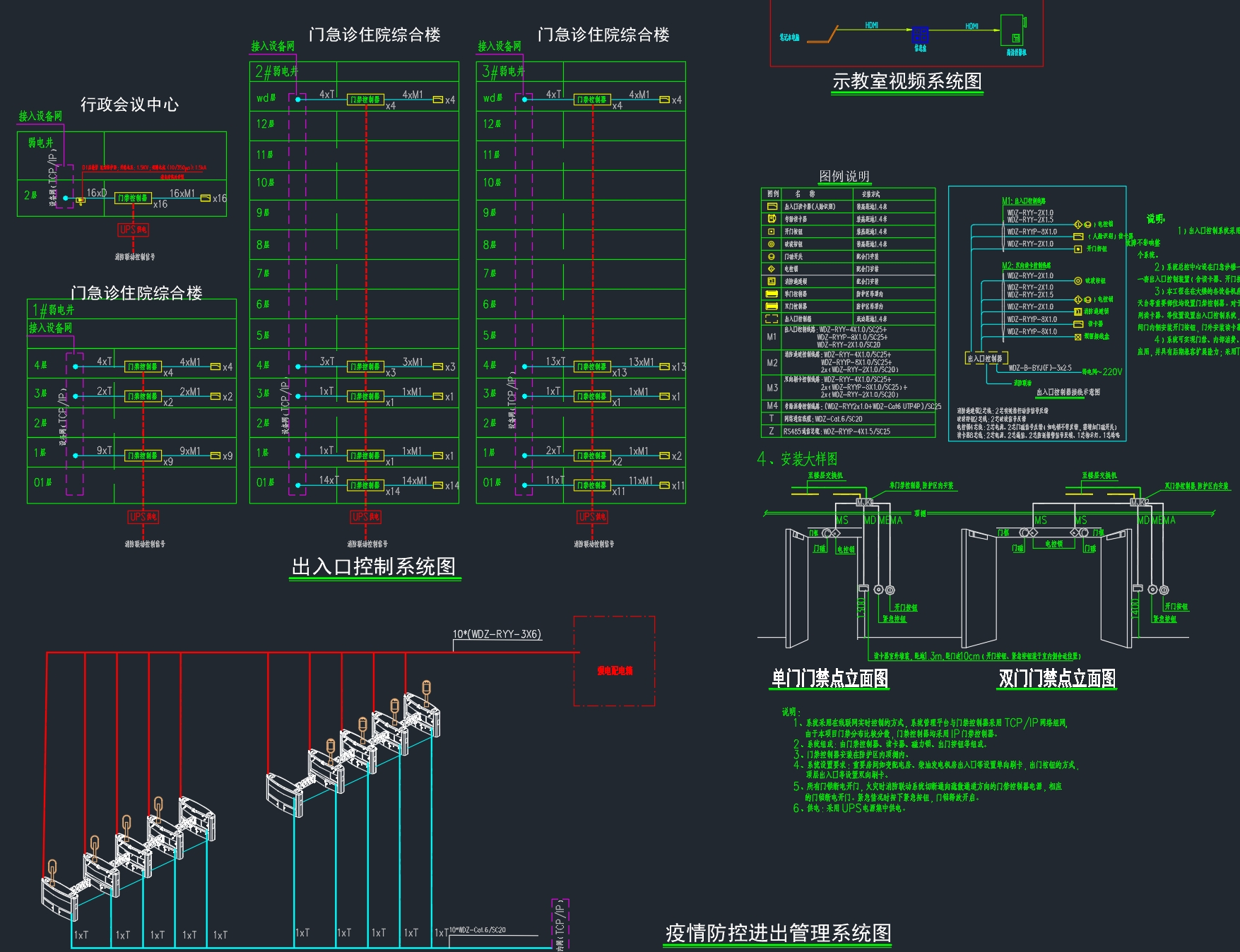

4.8、门禁系统

1）本工程在各设备机房(柴油发电机、变配电房、电池室、动力站房、安防中心均设置门禁、弱电机房主要出入口)等、职能管理部门办公区域、财务室、药房、麻醉库房、可上人屋顶等位置设置出入口设置门禁，对这些区域进行管理和控制。

2）门禁系统按功能分区设置,屋顶采用双向人脸识别方式，其他区域系统采用单向人脸识别方式，在设置门禁的位置安装电控锁、人脸识别器、出门按钮和紧急按钮。人脸识别器、出门按钮及紧急按钮均距地面 1.4m 安装。门禁控制器安装在防护区内的顶棚内。

3）门禁系统采用 TCP／IP 协议，在设备网上传输，在门急诊住院综合楼一层消防控制室兼安防控制中心设管理工作站统一控制。视频监控系统设计与门禁和消防报警系统联动，系统预留联动接口。

4）门禁终端由安防控制中心 UPS 集中供电，火灾时消防联动系统切断通向疏散通道方向的门禁控制器电源，相应的门锁断电开门。紧急情况时按下紧急按钮，门锁释放开启。

5）本工程采用人脸识别器、现场控制器、网络通讯装置、上位主控电脑及配套设备组成集散型网络控制系统现场控制器，既可联网运行，又可脱机操作。主控电脑安放监控中心，可实时监控，也可按管理工作需要定期传递、处理数据。

6）有门禁的门都安装门磁开关，有非法人员闯入或发生火警等系统可自动产生联动报警从而启动视频监控摄像机进行监控。

7）门禁系统软件由专职人员操作，设系统主管及操作员，由主管设置操作员权限，进入系统操作时须先输入密码及编号，只有被授权之操作员可以修改系统资料及系统设置，保证系统安全运行。

8）门诊大厅入口及住院入口各增加四个疫情防控通道道闸，实现渝康码、身份证、社保卡等刷卡入院，同时对入院相关信息进行记录。
