本工程位于重庆市荣昌区,工程名称为重庆市荣昌区中医院迁建项目,本项目涉及的弱电智能化系统共 18 个子系统,预算约 3200 万元,本文是该项目弱电系统设计说明的第二部分。本文在发布时调整了原始文档的序号以方便阅读,原系统图.dwg 见附件。

某医院智能化系统建设方案,弱电系统设计说明(二)

4.9、停车场管理系统

本项目在室外出入口处分别设立 2 套一进一出停车场管理系统,系统采用视频(车牌识别)免取卡解决方案,出入口工作站通过 TCP/IP 将信息发送至信息中心服务器,由中心管理工作站负责进行后台管理。
门急诊住院综合楼一层消防控制室兼安防控制中心设管理工作站,系统支持出入口和监控中心远程控制道闸开启;出入口可以与监控中心进行对讲。

停车场管理系统支持出口收费、集中收费、微信支付、支付宝在支付等多种方式;系统具有近距离摄像头识别车牌、防迂回、剩余余位显示等功能,内部车辆采用后台输入系统,临时车辆采用临时管理,可以实现按时、按次和包月收费的多选择收费模式。

进出口的高清摄像机应纳入监控系统,用于看清照车牌车辆特征,以及驾驶员的面貌。摄像机要求使用宽动态、抗逆光性能,信号可分为监控系统和停车场系统共用。

安装:停车场的相关设备管线采用 SC 管(镀锌钢管),埋地暗敷设;岗亭内由强电专业提供单相 3kW 的 220V 电源。

4.10、子母钟系统

本工程设置子母钟系统,为医院医疗场所提供准确、标准的时间,同时为医用气体系统建筑设备管理系统、医院内部局域网内的计算机等提供标准的时间源。

本工程子母钟系统采用 GPS/北斗双卫星导航定位系统,由 GPS/北斗双卫星时间信号接收天线、高稳母钟、时间服务器、时钟网管监控系统、通讯控制器、各子钟末端显示器、传输系统构成。系统可监视所有子钟末端显示器显示时间的工作状态。(注:本次未单独设置子钟,本工程所有末端显示器显示时间统一为本 GPS 时钟系统时间。)

本工程时钟机房设在门急诊住院综合楼 4 层弱电机房内,机房内配置上述主机设备,其中母钟为两台,互为备用。在屋顶设置 GPS 接收天线,在医院每层相关功能区域的显示器显示本 GPS 时钟时间。母钟、各时间末端显示器显、服务器通过内网进行联网。

本工程在一层入口门诊大厅、各层护士站、输液厅、侯诊大厅、病房区门诊区走廊等的显示器显示本 GPS 时钟系统的时间。时钟系统电源由网络信息机房 UPS 电源供电。

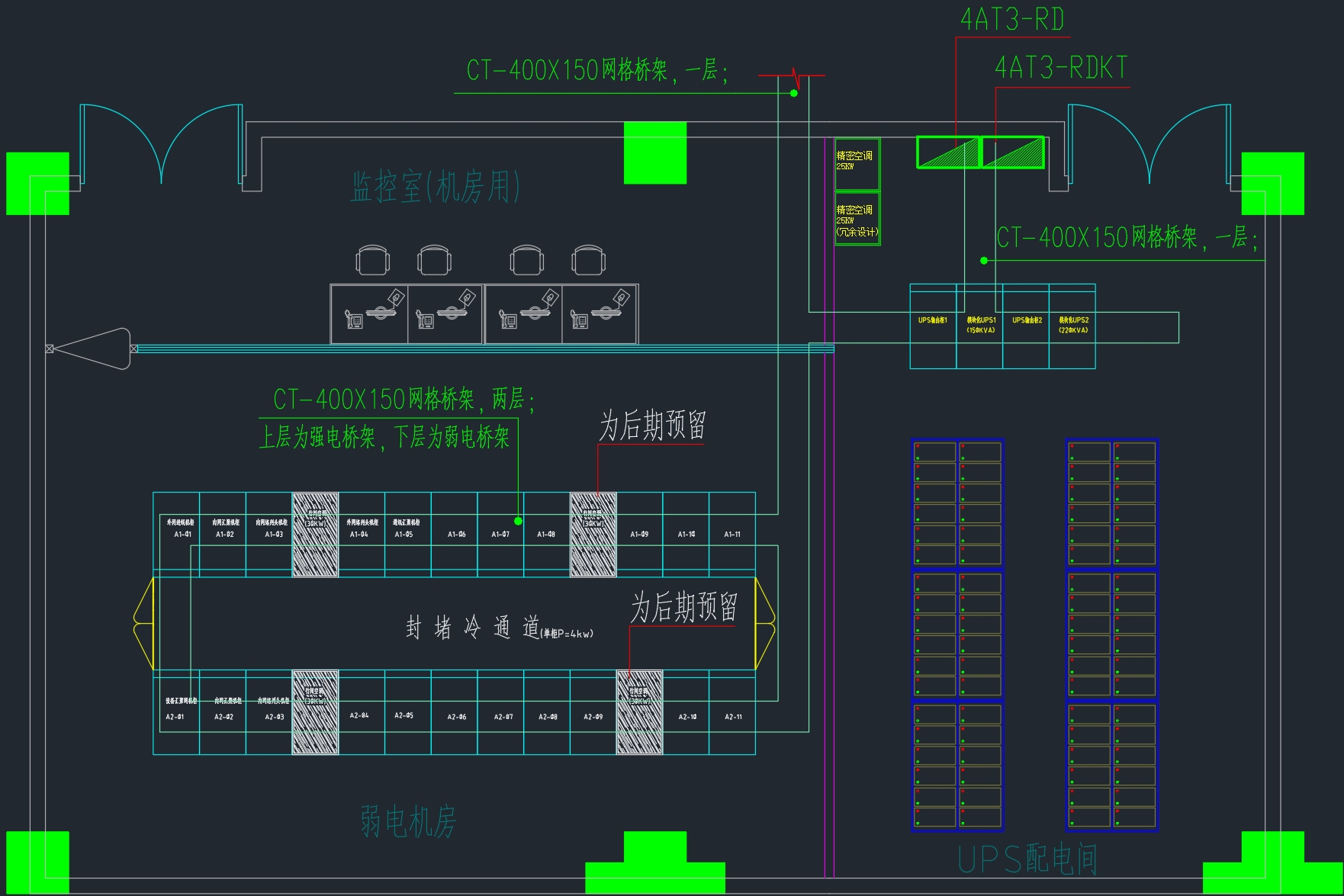

某医院智能化系统建设方案,弱电系统设计说明(二)

4.11、公共广播及背景音乐系统

1)广播主控室位于一楼消防控制室。系统支持对单个设备,分区或全部设备进行广播。

2)本建筑消防应急广播系统与背景音乐广播系统合用,具有强制切入消防应急广播的功能,并应在确认火灾后启动建筑内的所有火灾声光警报器。火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。在环境噪声大于 60dB 的场所设置的扬声器,在其播放范围内最远点的播放声压级应高于背景噪声 15dB。该系统可以发布通知、寻呼以及其他语音信息,必要时发布警笛及灾害性事故紧急广播全院整体为门急诊住院综合楼、地下车库、住院楼,即可实现全体广播,也可一对一广播。

3)所有网络设备均有一个唯一 ID 号,服务器可根据 ID 号对设备进行自由分区,同一 ID 号可加入多个分区,无 ID 号设备不可接入广播系统。弱电井设置主功放及备用功率放大器,容量为同时广播容量的 1.5 倍。主干线采用 2x2.5mm 多股平衡线,支线用 2x1mm 多股平衡线。线管采用阻燃 JDG 线管。每一接线点及分支点都设分支盒,为便于检查故障。

4)系统利用医院现有网络传输(可跨网段跨路由),可向医院广播推送背景音乐,对特定区域播送通知,新闻,宣教语音。

5)系统作为由公共广播覆盖区服务的所有公共广播设备,设施,及公共广播覆盖区声学环境所形成的一个有机整体。主要包括前段扬声器,传输线路,终端设备,终端设备及周边设备。

6)支持手机 APP 对广播终端进行远程无线控制。实行节目播放,音量控制等功能。

7)具有节目播放输出监听功能。可听过 IP 监听音箱实时监听各分区终端播放情况。

8)支持离线播放和定时任务功能,在断网状态下也能定时播放。

9)可外接 DVD,收音机,话筒等音源设备,传送到任意终端进行播放。

10)广播扬声器应使用阻燃材料,或具有阻燃后罩结构。广播扬声器的外壳防护等级应符合现行国家标准《外壳防护等级(IP 代码)》GB 4208 的有关规定。火灾隐患地区使用的紧急广播传输线路及其线槽(或线管)应采用阻燃材料。公共广播的功率传输线路不应与通信线缆或数据线缆共管或共槽。公共广播功率传输线路的绝缘电压等级必须与其额定传输电压相容;线路接头不应裸露;电位不等的接头必须分别进行绝缘处理。除用电力载波方式传输的公共广播线路外,其他公共广播线路均严禁与电力线路共管或共槽。

11)用于紧急广播的广播功率放大器,额定输出功率不应小于其所驱动的广播扬声器额定功率总和的 1.5 倍;全部紧急广播功率放大器的功率总容量,应满足所有广播分区同时发布紧急广播的要求。

4.12、多媒体信息发布系统

1)在公共区、电梯厅、等待区等区域,设置信息发布终端,信息发布终端与显示设备视频和音频连接,实现音视频的同步输出。可以播放时钟信息、天气预报、导医信息、就诊流程、专家出诊表、自办频道、临时通知等信息统一迅速发布。

2)系统可以实现跨系统对互动电视、视频会议终端的精准多媒体信息发布。当出现紧急事件时,系统可以即刻终止当前所有终端屏幕播放的视频,插入紧急通知,指导人员疏散等。

3)信息发布中断采用显示终端背后捆绑安装方式,需配置五孔市电插座及数据网络信息点。

4)系统主要设备包含信息发布终端、前端播放器和播放器软件、中心管理电脑及控制软件。

4.13、建筑设备楼宇控制系统

楼宇自控系统对新风机机组、污水坑设备等进行在线监控,对设备工作状态进行在线检测并通过电脑进行远程控制。

4.14、智能照明系统

本工程针对本项目公共区域照明进行智能化控制,智能照明控制系统采用 RS485 协议,通过 ASF/RS485 数据总线电缆方式传输控制、反馈信号.对本项目-1F~12F 公共走道、会议室照明、等候大厅等照明进行智能控制。根据各区域不同的照明特点,预先设置开/关灯模式,在满足照明需求的前提下,最大限度地节约用电,并可根据日后的照明情况自行设置,以达到真正的按需照明。最大限度地节约用电,并可根据日后的照明情况自行设置,以达到真正的按需照明。系统通过一条 ASF/RS458 数据总线电缆,将各照明控制设备连接起来,组成实时实地的、网络自动的、PC 集中管理的智能控制系统:系统配置一个可编程智能时钟,使控制区域的照明按时间自动运行,无需人为干涉;各楼层配置一块智能控制面板,以备个别楼层实际需求照明;在控制室监控 PC 上安装专业的照明控制软件,对整个项目控制区域的照明进行监视和控制;配置光感探测器,根据自然光的利用情况,系统自动地开/关走道等相关区域的照明回路,从而达到节能效果。-1F 车库、1F 到屋顶层公共走道设置上班、下班、清洁等亮灯模式。

4.15、建筑能源管理系统

1)本系统利用现代数据处理和通信技术,对大楼内部水、电、医疗气体等能耗采集、分析和管理模块进行集成和整合。采用通用数据模块(CDM)建立全景数据库,并以此为据建立客观能耗数据评价系统。及时了解真实能耗情况并提出节能降耗的技术管理措施。协助管理者制定能源使用模式,实现节能降耗的目的。

2)本工程能源管理系统采用总线系统,由能源管理服务器、通信管理器、智能电表、水、气表,所有表记采用 RS485 通信协议或 MODBUS 通信协议输出仪表数据、软件平台等组成。末端智能测量仪通过总线连接到通信管理器,通信管理器通过设备网和服务器通信。

3)系统在动力、照明配电箱采用智能电表并通过软件接口接收电力监控系统末端仪表数据,采集本项目的末端用电量。

4)系统通过设置在末端的智能水表,对本项目的末端用水量进行采集。

5)系统通过设置在末端的智能气表,对本项目的末端用气量进行采集。

6)系统服务器和工作站设置于门急诊住院综合楼 4 层信息中心。

4.16、暖通控制系统、中央空调控制网络系统

1)本系统对中央空调、通风系统、给排水系统、污水系统等设备进行自动监测和控制。

2)系统由服务器、网络控制器、现场控制器(DDC)、各类传感器及执行机构、控制层/管理层网络以及操作系统软件和应用软件等构成。

3)系统工作站设于门急诊住院综合楼一层消防控制室兼安防控制中心,服务器设置于门急诊住院综合楼四层弱电机房。现场控制器设于各末端设备旁。

4)系统应配置支持网络通信协议的各种专用或通用的接口单元、网关及其外部设备。通过接口单元采集其他系统/设备的有关参数,并可根据需要对其他系统/设备进行控制。

5)各设备监控原理,详监控原理图(图纸中未表达的原理图参考《建筑设备监控系统工程技术规范》JGJ/T 334-2014)。

6)系统由服务器、网络控制器、现场控制器(DDC)、各类传感器及执行机构、控制层/管理层网络以及操作系统软件和应用软件等构成。

7)系统应配置支持网络通信协议的各种专用或通用的接口单元、网关及其外部设备。通过接口单元采集其他系统/设备的有关参数,并可根据需要对其他系统/设备进行控制。

4.17、病房护理对讲系统及病房输液报警系统

本系统基于局域网传输方式。护士站走廊安装医护对讲显示屏。病房分机、病房门口机内置 POE 模块,由 POE 交换机通过网线供电。门灯、防水按钮都是连接在病房门口机上,门灯由三芯线与病房门口机连接,防水按钮由两芯线与病房门口机连接。本系统基于局域网的传输方式。主机由网络传输,主机与电源接线箱由三芯线连接,电源接线箱与分机之间由三芯线连接。

4.18、手术示教系统

本工程设置 2 间手术室作为手术示教用。手术室设置前端系统(手术高清术野摄像机,术野摄像机吊臂,23.8 寸触控一体机),利用教育云资源管理平台可进行远程互动观摩手术教学;在手术室内安装高清全景摄像机和术野摄像机和信号采集设备;手术室示教系统需接入远程教学平台,并通过该平台的集成;进行本地和远程互动手术教学和手术观摩。

4.19、弱电管网工程

结合室外环境进行弱电管网预埋工程。水平向的振动加速度不应大于 500mm/s2;主机房和辅助区内绝缘体的静电电压绝对值不应大于 1kV。

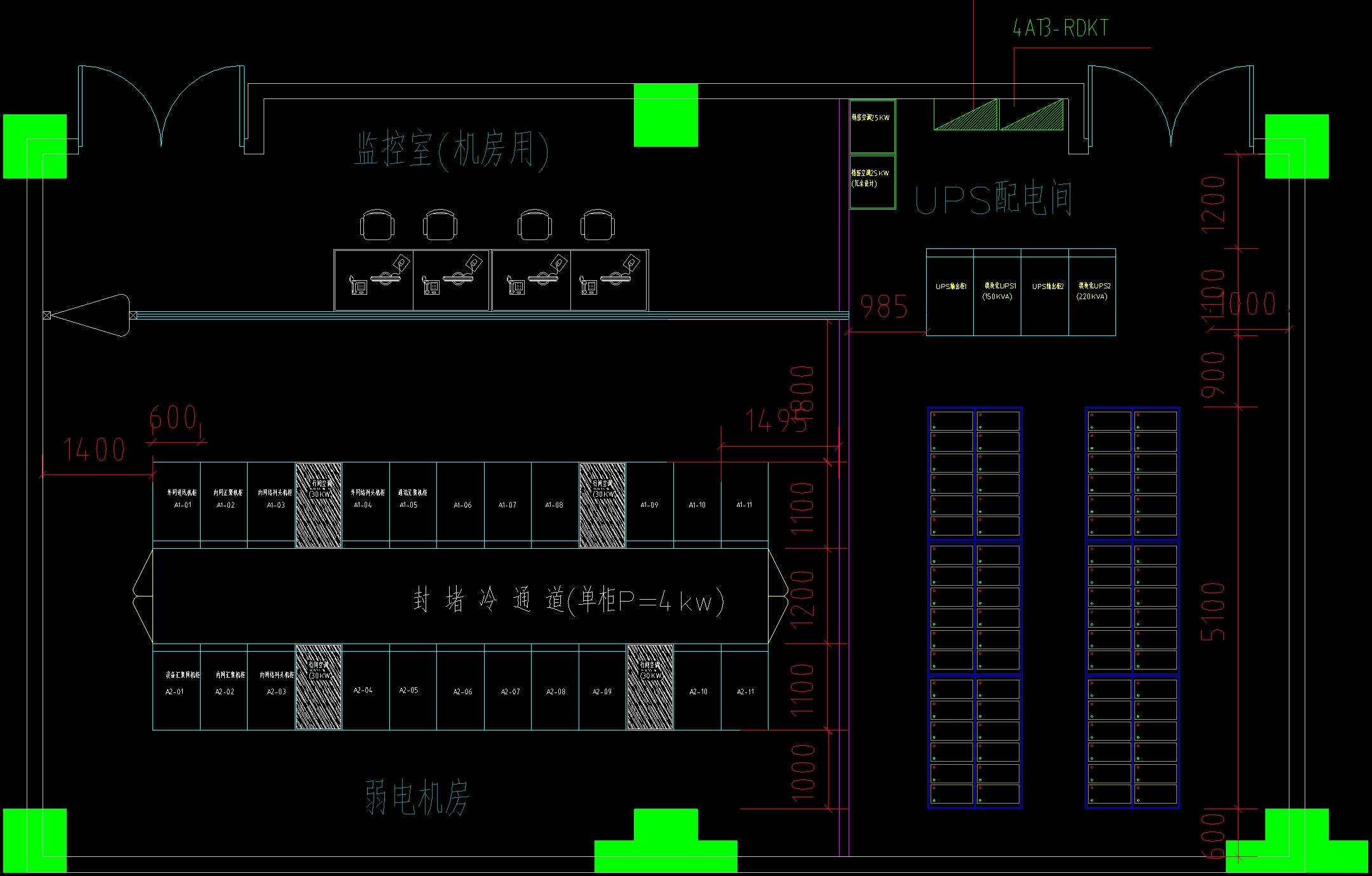

某医院智能化系统建设方案,弱电系统设计说明(二)

XX 区中医院弱电系统图(布线、安防、机房、对讲、广播等).dwg
