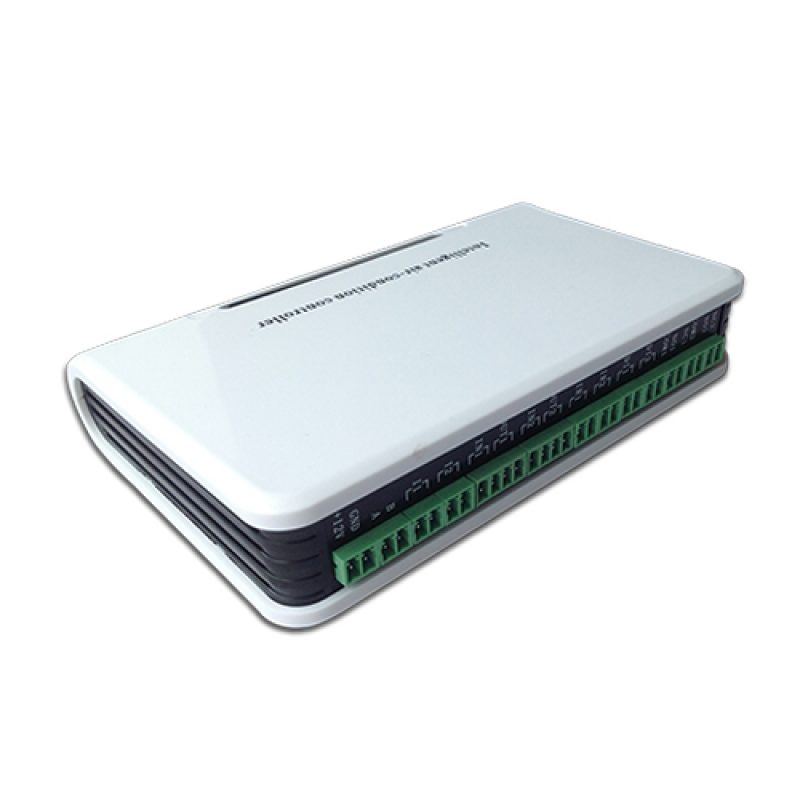

本系列空调控制器(有线+无线)采用 ZigBee 无线连接技术,可工作在 2.4GHz(全球流行)、868MHz(欧洲流行)和 915 MHz(美国流行)3 个频段上,分别具有最高 250kbit/ s、20kbit/ s 和 40kbit/ s 的传输速率,它的传输距离在 10-75m 的范围内,但可以继续增加。亦可通过远程控制和定时控制普通带遥控的空调,通过学习并存储空调遥控器的指令代码来实现对空调的控制,可实现远程开关机、工作模式切换、温度调节等功能。
同时可智能检测制冷系统有无问题或存在着的隐性故障,以便用户及时发现和解决问题,实现节能环保。本动环监控空调控制器适用于需远程和自动控制空调的环境,如机房、基站、军队、实验室、政府部门、企业、酒店等带普通空调的场所。
###重庆众平科技有限公司是大榕树动环监控系统西南区域授权服务商、厂家代表。
1 动环监控空调控制器特点
- 适用范围广:可适用市场上所有带红外遥控的空调机;
- 安装简易:不用拆装原空调与供电线路(不检测电流) ;
- 节能性:可定时开关机、达到温度下限自动关机和温度自动调节功能,如客户调低空调的温度,空调控制器可自动恢复设定的温度;
- 故障检测功能:可检测制冷系统存在的故障,并发出报警,如雪种不足、过滤网脏、机组脏、压缩机损坏、冷疑风机损坏等影响制冷效果的关键元器件;
- 联网管理: RS485 接口进行远程组网管理及无线 Zigbee 组网,亦可单独使用;
- 稳定性:可常年 7x24 小时连续工作,无须专人维护。
2 动环监控空调控制器应用
2.1 壁挂空调远程控制系统图
![壁挂空调远程控制系统图](https://staticfile.zzptech.com/wp-content/uploads/2023/04/壁挂空调远程控制系统图.jpg)
2.2 天花机空调远程控制系统图
![天花机空调远程控制系统图](https://staticfile.zzptech.com/wp-content/uploads/2023/04/天花机空调远程控制系统图.jpg)
2.3 柜式空调远程控制系统图
![柜式空调远程控制系统图](https://staticfile.zzptech.com/wp-content/uploads/2023/04/柜式空调远程控制系统图.jpg)
2.4 动环监控系统图
![动环监控系统图](https://staticfile.zzptech.com/wp-content/uploads/2023/04/动环监控系统拓扑图1.jpg)
3 动环监控空调控制器参数(典型值)
电源参数 | 工作电压 | DC12V | 最大电流 | 小于 300mA |
温度监控 | 送风温度监控 | 1 路送风口温度监控,标配线长 2.0 米 | ||
回风温度监控 | 1 路回风口温度监控,标配线长 5 厘米 | |||
红外控制 | 红外信号发射 | 1 路红外发射接口载波频率 38~42KHz,标配线长 2.0 米 | ||
电流监控 | 电流互感器 | 1 路(1 台空调) 电流监控(10mA/ 32A),标配线长 2.0 米 | ||
故障切入 | 2 路 DI(可连接烟雾,红外,门磁等) 及联动空调开关机 | |||
故障输出 | 2 路继电器输出接口(可联动声光报警、风机) | |||
通信 | 1 路 RS485,标准 MODBUS 协议 | |||
地址 | 1~255 默认 1 | |||
波特率 | 4800~115200pbs 默认 9600 | |||
来电启动 | 空调来电时启动空调 0~255 分钟用户自定义设定 | |||
注:设备电源要与空调电源同一路 | ||||
自动控制 | 可自动控制空调的开启与关闭 | |||
工作环境 | 相对温度 | -10℃~70℃ | 相对湿度 | 10%RH~95%RH |
存储环境 | 相对温度 | 5℃~30℃ | 相对湿度 | 30%RH~90%RH |
产品尺寸 | 主机尺寸 | 160x100x30mm | 净重 | 200g |
包装尺寸 | 222x145x65mm | 毛重 | 450g |
