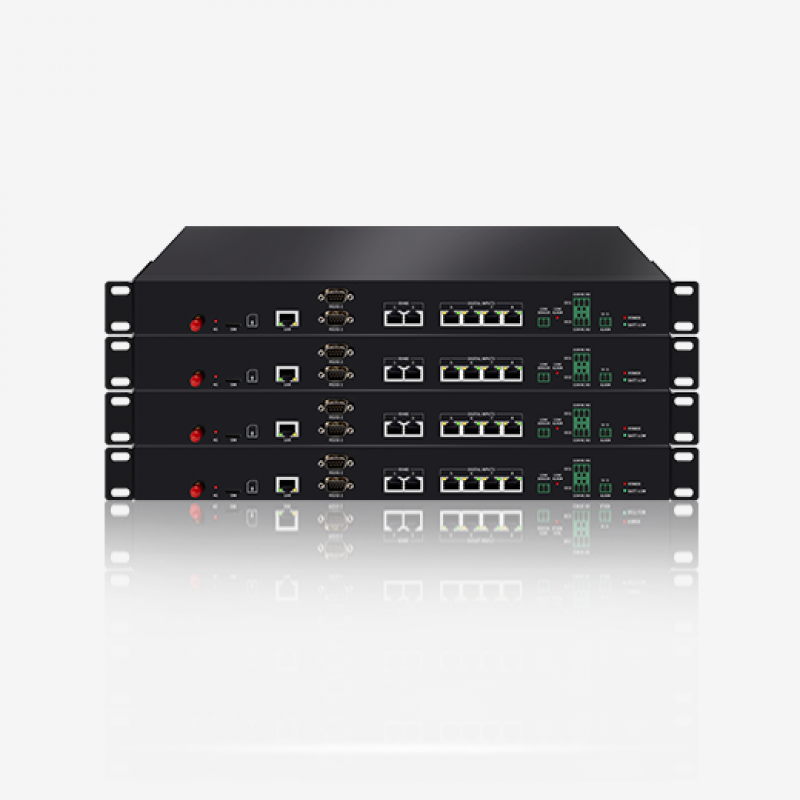

本产品是专为现代计算机及网络通信机房、户外柜而设计的远程多功能监控主机,管理系统配合相关的传感器可以监控门磁、供配电、照明、发电机、UPS、精密空调、新风机、有害气体、消防控制器、烟雾、漏水、红外、防雷、震动/ 倾斜、空气开关跳闸等警情,一旦机房相关参数出现异常,管理系统会通过手机短信、电话、邮件、声光报警器等在第一时间通知相关管理人员,确保机房设备出现故障能够及时发现与解决。 同时,灵活的输出控制设置,可自由设置任何一个故障的联动输出。
重庆众平科技有限公司是大榕树动环监控系统西南区域服务中心、办事处。
1 嵌入式动力环境监控主机选型
动环主机型号 | 以太网 | 2 路 RS232 | 2 路 RS485 | 4 路 DI | 1 路漏水检测 | 2 路 DO | 1 路有源 报警输出 | 4G 模块 |
BBN2500-4ILO | ● | ● | ● | ● | ● | ● | ● | ● |
BBN2500-ILO | ● | ● | ● | ● | ● | ● | ● | ○ |
BBN2500-4 | ● | ● | ● | ○ | ○ | ○ | ● | ● |
BBN2500 | ● | ● | ● | ○ | ○ | ○ | ● | ○ |
2 嵌入式动力环境监控主机亮点
- 采用 ARM 架构, 全中文 B/ S 设计,内嵌入 Linux 操作系统,无需另外安装服务器和软件;
- 内置漏水检测线路,设备只需外加漏水检测绳或传感单元即可;
- 内置 4G 模块,支持短信、电话语音报警;
- 支持 2 路 RS232 接口,2 路 RS485 带隔离接口,1 路 10/ 100M 以太网接口;
- 1U/ 19 寸标准机箱,结构紧凑,适合各种机柜、机箱;
- 宽电压输入范围:AC100V~240V;
- 可选备用电池配置,主电源断电自动切换到备用电源;
- 采用硬件看门狗电路,永不宕机;
- 支持分布式监控设备扩展接入;
- 简单易用的设置软件;
- 设计前置接口,接线方便;
- 工业级标准设计,稳定可靠,可在-20℃~70℃环境下 7×24h 正常工作。
3 嵌入式动力环境监控主机参数
项目 | 类型 | 说明 | ||
电源参数 | 宽输入范围 | AC100~240V | ||
额定功率 | 35W | |||
电池容量 | 2.2Ah (满载工作:约 1.5 小时) | |||
电池充电电压 | 13.8V | |||
电池低压保护 | 11V(±0.5V) | |||
电源输出 | DI/ RS485/ ALARM 端口合计,最大输出 1A | |||
监控项目 | 开关量输入 | 4 路干节点输入,带光电隔离。 | ||
带 DC12V 供电输出,最大输出电流 1A。 | ||||
漏水监控 | 1 路漏水检测绳接入,不分极性 | |||
故障报警 | 开关量输出 | 2 路继电器输出(注意:AC250V/ 3A 或 DC30V/ 3A) | ||
有源报警输出 | 1 路有源 12V 报警输出 | |||
通讯接口 | 串口 | 2 路 RS232,其中一路与 RS485 复用。 | ||
2 路 RS485,其中一路与 RS232 复用。 | ||||
带 DC12V 供电输出,最大输出电流 1A。 | ||||
以太网接口 | 1 路 10/ 100M 以太网 Ethernet | |||
工作环境 | 温度 | -20℃~70℃ | 相对湿度 | 5%RH~95%RH |
尺寸与重量 | 主机尺寸 | 439mm*216mm*45mm | 净重 | 3.1kg |
4 嵌入式动力环境监控主机应用

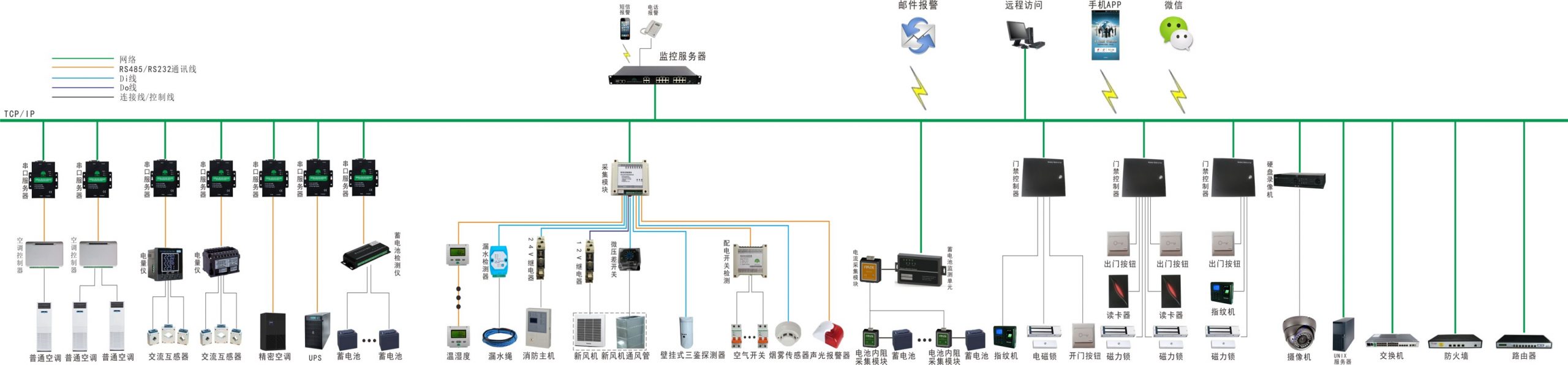

动环监控系统由机房前端系统、传输网络和监控中心三部分组成,整合了视频监控、环境监测、动力监测和安全防范等子系统,对机房环境状况、设备运行状况、现场安全状况等进行实时监控和报警检测。为提高无人值守机房安全生产和运行管理水平,监控系统在实现监控中心对机房的远程管理基础上还提供多种报警方式,声光报警报警、电话报警、短信报警、邮件报警、网页弹窗报警、网页报警音、微信报警等,最大限度的保证机房管理人员能及时接收到报警信息,满足高效管理、安全运行的需要。
![嵌入式动力环境监控主机应用](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
