停车场系统方案设计（道闸系统通用技术方案书）

停车场子系统对出入场的车辆进行统一的、精细化的管理。每个车场拥有独立的收费规则和放行规则，并支持多样化的收缴费模式，例如：自助缴费、岗亭收费、中央缴费等，支持多样化的收缴费方式，例如：微信、支付宝、ETC 等。同时可对停车场内设备进行统一的维护，管理，并提供多样化的报表协助用户分析停车场的运营情况，提高停车场的运行效率。

出入口管理子系统主推通过采用电动挡车器+车牌识别模块设备的组合，并进行对设备进行整合联动的方式，来对车辆的进出进行管制。结合管制空余车位数量，计算或限制停车时间，加强防盗/防作弊的功能，使系统更有效的辩识和管理进出场车辆。

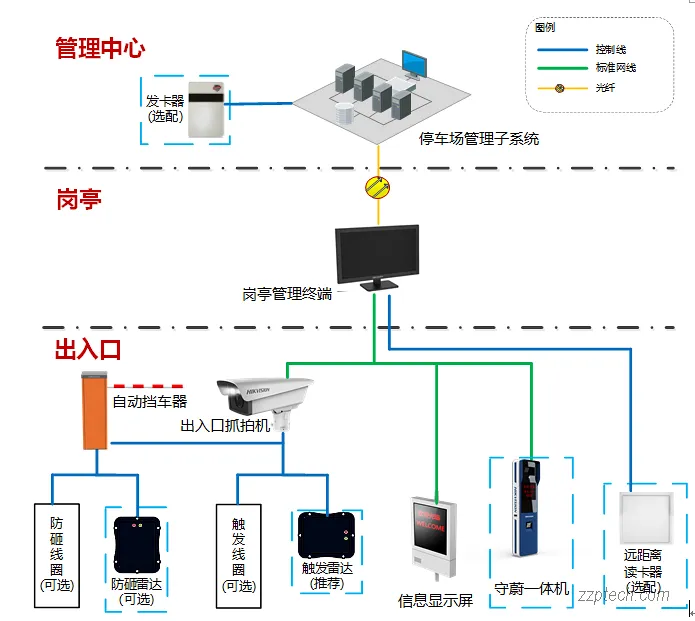

出入口管理系统由前端子系统、传输子系统、中心子系统组成，实现对进出场车辆的 24 小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车牌、车主信息管理等功能。

1. 停车场系统前端设计

负责完成前端数据的采集、分析、处理、存储与上传，负责车辆进出控制，主要由电动挡车器模块、车牌识别模块等相关模块组件构成。主要设备如下：

1.1 电动挡车器模块主要设备

（1）道闸（必备）

• 手动按钮能作“开闸”、“常开”及“关闸”操作；
• 支持软件控制“开闸”、“常开”及“关闸”操作；
• 停电自动解锁、停电后可用摇把手动抬杆；
• 具有便于维护与调试的“常开模式”；
• 配备车辆检测器，具有“车过自动落闸”“防砸车”功能；
• 具备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制；
• 可根据需要增加其它特殊功能。

（2）防砸雷达（主推）

防砸雷达是道闸雷达的一类，采用国际先进的微波高精度定位技术和高速数字信号处理技术，具有高精度、免调试、高稳定性等特点，用于控制自动闸杆的升降，避免“砸车”、“砸人” 现象发生。（防砸雷达无法用于广告道闸与栅栏道闸，不支持和第三方道闸配套使用。）

（3）出入口控制机(选配)

用于临时车辆进入和开出，车主驾车至出入口控制机前，地感线圈、车辆检测器自动检测到有车辆，车主取卡入场（凭车取卡），车主出场时缴卡缴费。

（4）远距离识别模块（选配），由远距离读卡器，远距离识别卡、桌面式发卡器等组成。

（5）遥控发射接收器（选配），接收无线遥控信号，并转换信号。

（6）遥控发射器（选配），发送无线信号。

（7）LCD 票箱（选配）

LCD 票箱具有显示二维码、扫码缴费和语音对讲的功能，分为入口 LCD 票箱和出口 LCD 票箱两种。

入口 LCD 票箱用于处理无牌车或者车牌污损无法识别的情况，车主可以用微信/支付宝扫显示屏上的二维码，用自己的微信/支付宝账号来代替车牌作为本次停车的唯一识别码，通过该识别码可以实现自主出入场与自助缴费。

出口 LCD 票箱用于处理无牌车与污损车牌车辆的自助出场与自助缴费，也可以用于处理正常车辆的出场缴费、超时续费、补交费用等。

（8）扫码显示一体机（选配）

扫码显示一体机出口收费使用，具有主动扫描车主付款码，文字显示、语音

1.2 车牌识别模块主要设备

（1）出入口补光抓拍单元（必备）

出入口补光抓拍单元是由防护罩、抓拍机及补光灯组成，包含 LED 高亮补光灯，采用高清晰逐行扫描 CMOS，具有清晰度高、照度低、帧率高、色彩还原度好等特点。

（2）车辆检测器（推荐）

车辆检测器通过检测地感线圈的电流变化来检测来往通行车辆，车辆驶近时，触发出入口抓拍机抓拍车辆。

（3）触发雷达

触发雷达是道闸雷达的一类，采用国际先进的微波高精度定位技术和高速数字信号处理技术，具有高精度、免调试、高稳定性等特点，检测到车辆驶近时，触发抓拍机抓拍车牌。触发雷达建议在空旷车道上使用。

（1）票箱（选配）

在业务需求的情况下，入场的车辆可以通过在票箱取卡来作为车辆出入停车场的凭证。并用此凭证在终端查询机、中央缴费处、岗亭等缴纳停车场费用。

（4）岗亭管理终端（必备）

岗亭管理终端是指安装了岗亭客户端的操作电脑，该电脑可以是利旧电脑，也可以是平台版的出入口控制终端（DS-TPE200/300 等）。

负责进行前端数据车辆信息采集、处理、上传后端平台，可实现岗亭收费、通过车辆抓拍图片显示、抓拍图片关联、系统日志显示、软件开关闸、高峰期锁闸、设备连接状态显示、报警联动等功能。

收费支持现金收费；支持使用扫码枪扫支付宝、微信支付码收费等。

（5）LCD 显示屏

室外 LCD 显示屏用于实时显示 “余位数”、“收费金额”等信息，并支持语音播报功能。

2. 停车场系统传输网络

负责完成数据、图片、视频的传输与交换。前端主要由交换机、光纤收发器等组成；中心网络主要由接入交换机以及核心交换机组成。

3. 停车场系统管理中心

平台完成数据信息的接入、比对、记录、分析与共享。由以下软件模块组成，包括：数据库服务器、数据处理服务器、Web 服务器。其中数据库服务器安装数据库软件保存系统各类数据信息；数据处理服务器安装应用处理模块负责数据的解析、存储、转发以及上下级通讯等；Web 服务器安装 Web Server 负责向 B/S 用户提供访问服务。
