车辆出入口管理系统由前端子系统、传输子系统、中心子系统组成,实现对进出场车辆的 24 小时全天候监控覆盖,记录所有通行车辆,自动抓拍、记录、传输和处理,同时系统还能完成车牌、车主信息管理等功能。根据停车场出入口的场地,和客户管理需求,选择合适的部署方案。
本篇主要介绍园区停车收费系统的几种部署方案,包括安全岛模式、无安全岛模式、出入混行方式、潮汐车道模式、双相机抓拍模式、摩汽混合方式、无人值守方式。

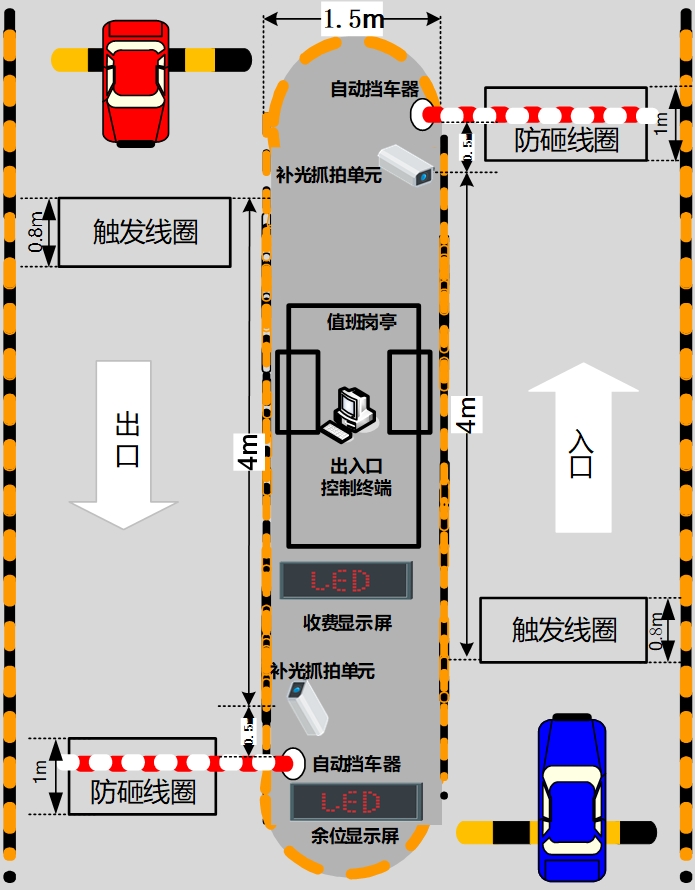

1 安全岛模式
![园区停车收费系统的几种部署方案(停车岛、出入混行、无人值守等)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
适用于进出口比较宽阔的场景,中间建设安全岛,岗亭、道闸、抓拍机等部署在安全岛上。(图例为示意标识,尺寸以实际尺寸为准)

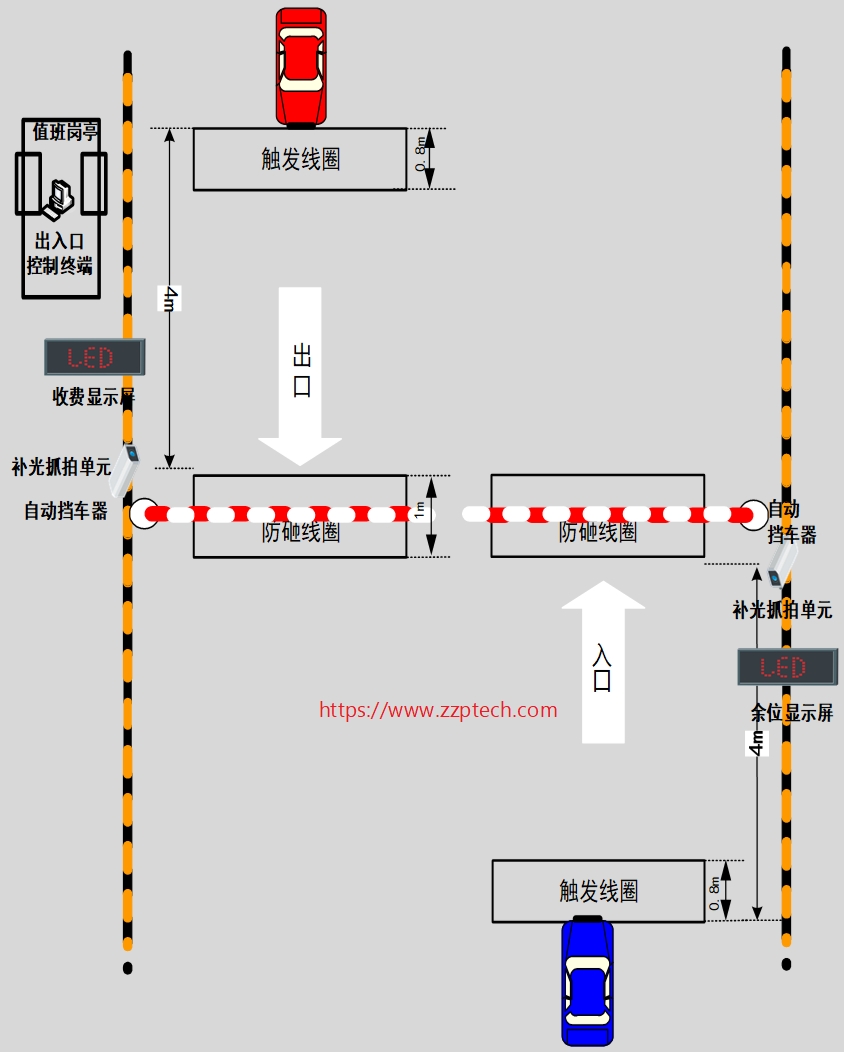

2 无安全岛模式
![停车收费无安全岛模式](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
适用于出入口比较狭窄的场景,中间没有足够空间建安全岛,岗亭、抓拍机、道闸等部署在车道边上。建议两车道间使用路锥隔开,并向前延伸,便于规范车辆驶入时摆正车头。(图例为示意标识,尺寸以实际尺寸为准)
3 出入混行方式
![停车收费出入混行方式](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
适用于出入口共用一条车道的场景,岗亭、抓拍机、道闸等部署在车道边上。(图例为示意标识,尺寸以实际尺寸为准)。

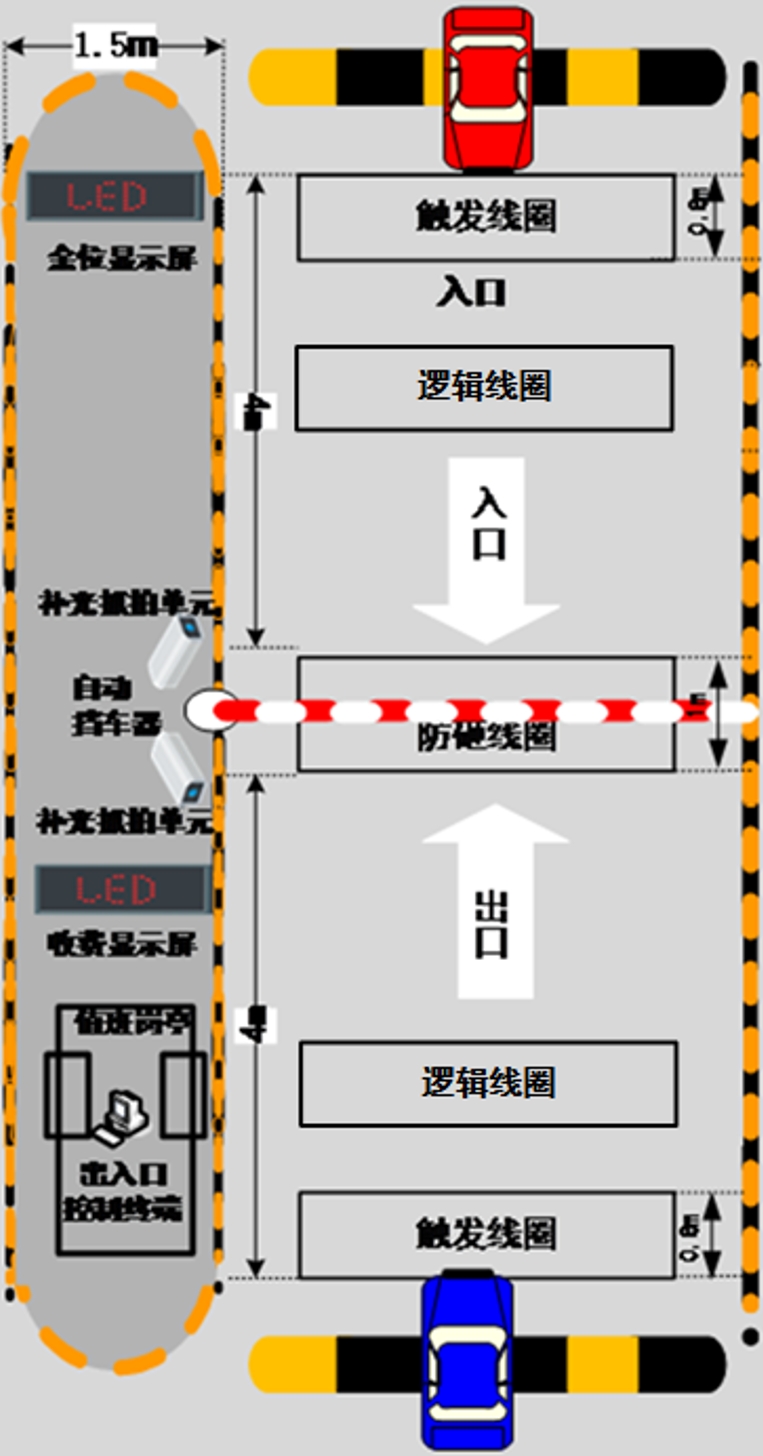

4 潮汐车道模式
![潮汐车道模式](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
适用于特定场合和特定时间(上班早晚高峰/大型活动开始、结束),需要对车辆进出通道进行灵活控制的场景。(图例为示意标识,尺寸以实际尺寸为准)
通过在出入两个方向均部署相机、线圈或雷达等方式来实现对出入车辆的抓拍,通过平台配置出入两个方向相机的启用时间来控制潮汐车道的启用与切换时间。

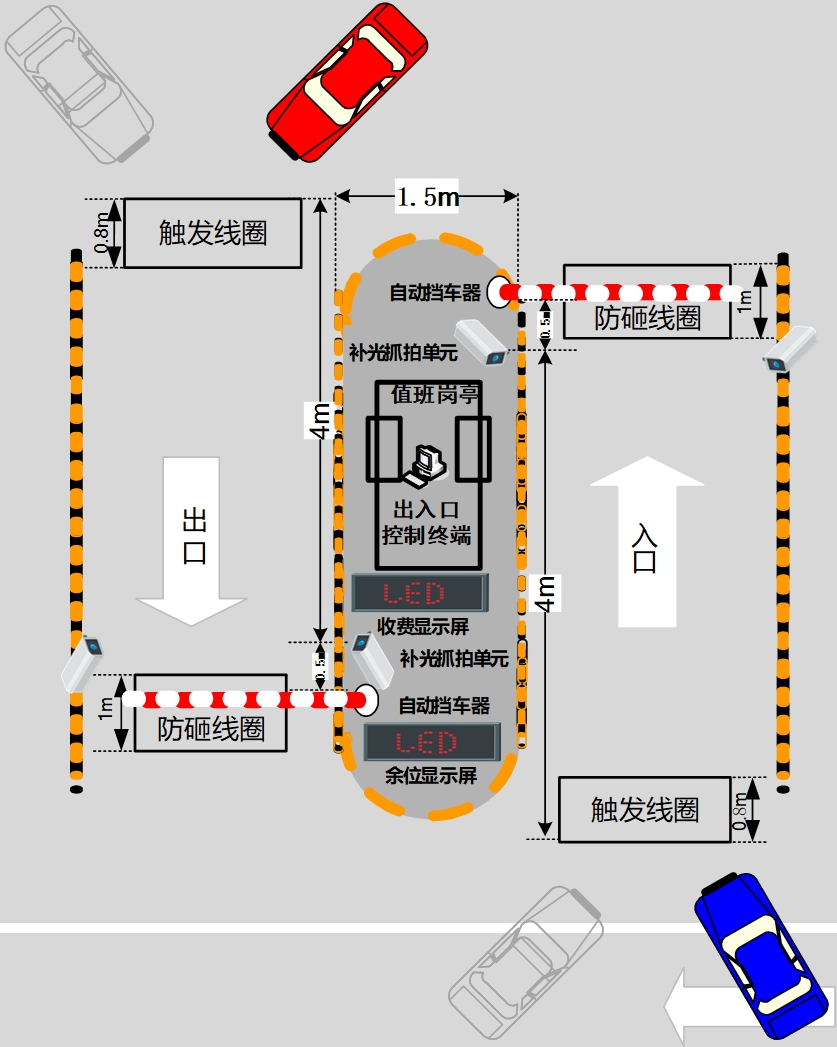

5 双相机抓拍模式
![双相机抓拍模式](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
适用于出入口离马路较近,成像距离较近并且有多个方向的车辆进出的场景,此场景中,车辆车头难以摆正,使用双相机抓拍模式能够提高抓拍准确率。系统采用双相机分别对 2 个方向的来车进行抓拍识别,过滤后,选择识别效果最好的进行输出,从而提高系统识别准确率。
6 摩汽混合方式
![摩汽混合方式](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
在常规的安全岛模式/无安全岛模式之中,增加摩托车出入车道,并通过部署抓拍机来对进出摩托车进行抓拍,摩托车通过票箱交取卡进出场。摩托车车道与汽车车道建议进行隔离,若现在场无法施工,可以通过路锥等隔离物对摩托车车道进行隔离。

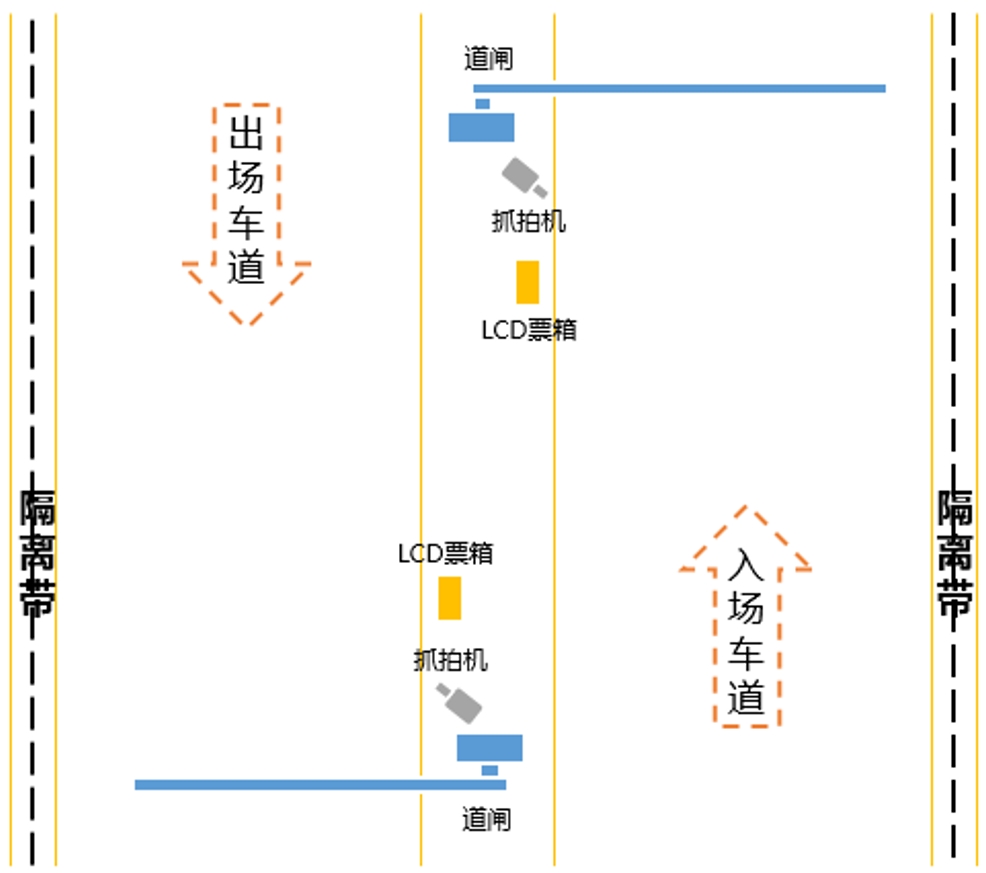

7 无人值守方式
![园区停车收费系统的几种部署方案(停车岛、出入混行、无人值守等)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
