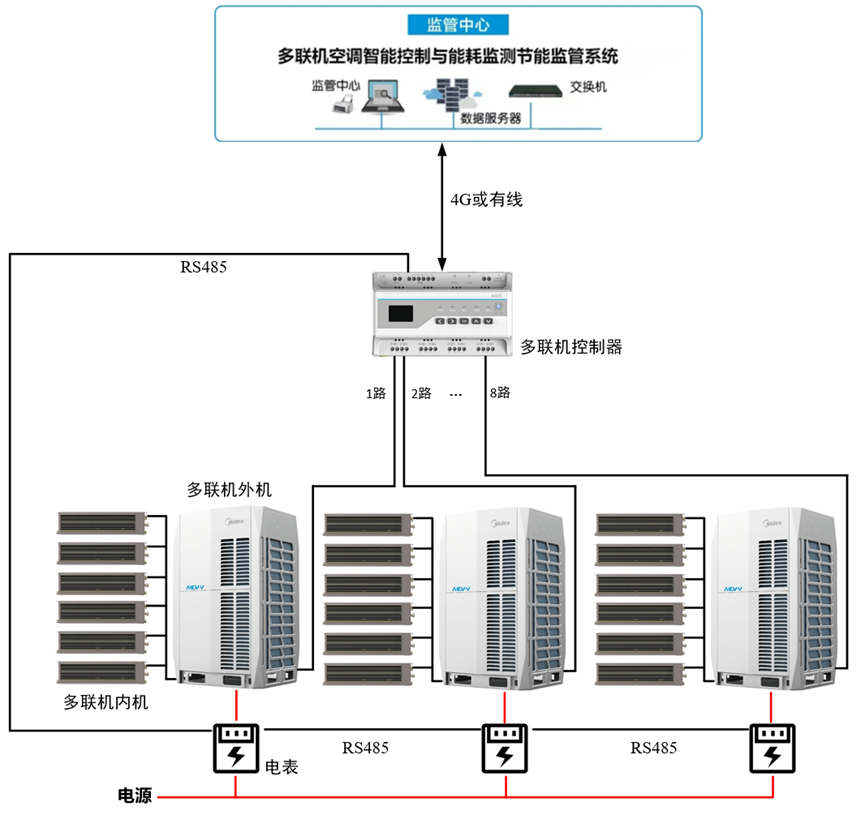

多联机空调集中控制与分户计费系统包含智能硬件和软件平台。硬件部分,多联机控制器连接到多联机外机主板,实现集中控制和多联机内机参数采集。电表通过 485 总线接到多联机控制器,实现电量、电压、功率、电流等电参数采集。软件部分,云平台或私有化部署多联机空调智能控制与能耗监测管理系统,通过系统实现集中控制、分户计费、数据采集、数据分析等基础功能。
![多联机空调集中控制与分户计费系统解决方案书](https://staticfile.zzptech.com/wp-content/uploads/2024/05/image-2.png)
1 多联机空调集中控制系统
见此多联机空调集中控制系统解决方案附件下载(空调能耗监管系统)
2 分户计费原理

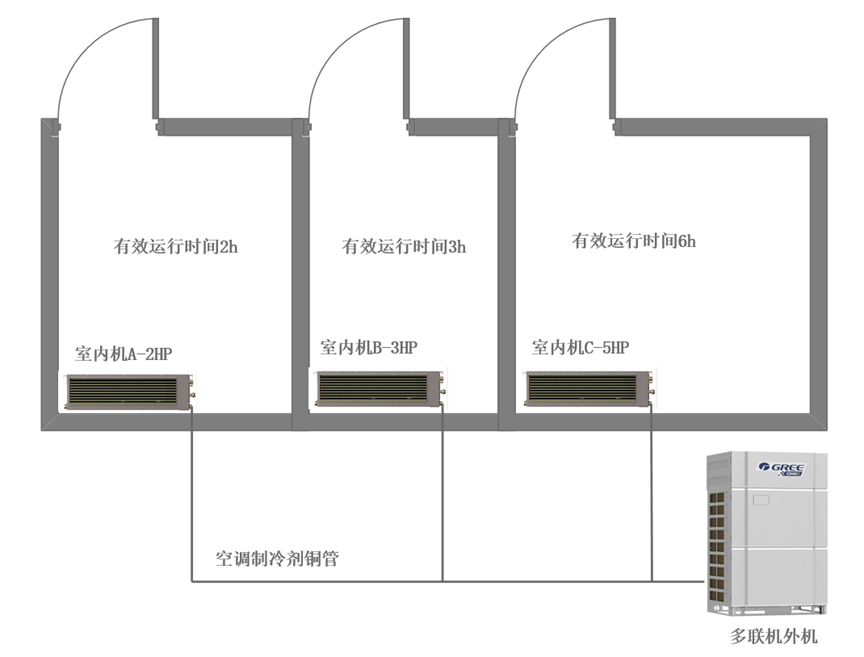

多联机系统根据每户室内机制冷量、有效运行时间和外机总用电量,通过内置算法计算出每户的实际使用比例,根据实际比例和总用电量,计算出每户的用电量。如下图甲乙丙三个用户,用电量比例即为(2HP×2):(3HP×3):(5HP×6)。因室内机功率较低(≤100W),同照明电量相当,一般不计入到空调电量统计,直接并入到户内电表中。
有效运行时间:指室内机电子膨胀阀开启,室内机有冷量输出到房间的累积运行时间。当室内机开启送风模式(只空气循环)或者房间温度达到设定值时(电子膨胀阀关闭,切断制冷剂流通),不累计入“有效运行时间”。
![多联机空调集中控制与分户计费系统解决方案书](https://staticfile.zzptech.com/wp-content/uploads/2024/05/image-3.png)
3 多联机空调集中控制与分户计费系统硬件介绍(见附件)
