支渠流量监测是一项关键环节，它不仅对农业灌溉、城市供水和生态修复工程至关重要，也是水资源合理分配和管理的基础。通过安装流量计、水位传感器等设备，监测支渠中的水流速度、水位变化，可以准确计算流过特定断面的水量，从而实现实时监测和数据收集。

此外，支渠流量监测还有助于及时发现水流异常情况，如漏洞或堵塞，保障供水系统的稳定运行。通过分析收集到的数据，管理者能够作出更加精确的决策，比如调整水量分配、优化灌溉计划等，以提高水资源的使用效率和可持续性。

1 多声道时差法流量监测系统组成

1、仪器结构

多声道时差法流量监测站由遥测终端机、多声道超声波时差法流量计及一体化安装支架组成，提供多种电源管理模式，可实现低功耗工作模式下的双向通信，并具有出色的防雷特性。

2、主要功能

具有大容量 FLASH 存储，数据可以存储 5 年以上。具有 4G/光纤等，支持多中心工作模式，遥测站可向多达 4 个中心站发送数据，每个中心可拥有二种通信信道且互为备份。

支持自报、自报—确认、应答三种数据通信方式，三种通信方式可混合组网。支持掉电、休眠、永久在线三种电源管理模式。支持远程唤醒，响应中心命令。在监测站休眠状态下，中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。

2 多声道时差法流量监测系统原理

声学时差法流量计基于流速面积法流量测量原理。与另一种声学自动測速仪器 H-ADCP 相比，声学时差法流量计的测速原理相对简单一些。声波在静水中传播时，有一恒定的速度，此传播速度会随水温、盐度、含沙量的变化发生一些变化，但当水流状况一定时，此传播速度是一定的。

顺水流传播时，实际传播速度为声速加上水流速度;逆水传播时，实际传播速度为声速减去水流速度。于是，在河流上、下游二固定点之间，声波顺水和逆水传播有一定传播时间差，测出时间差就能测得水流速度。用这种方法测量水流速度称为“时差法”。实际应用时，只能将声学换能器装在两岸上下游处。

3 多声道时差法流量监测系统部署

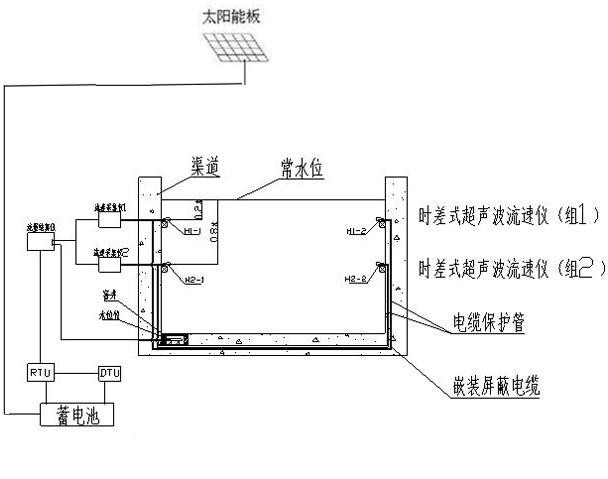

在水下一定深度的两边河岸上建造固定桩，在桩端或桩壁上固定安装声学换能器。有些换能器可安装在专用斜轨上，斜轨铺设在断面线上的两岸岸坡上。声学换能器可以在此斜轨上移动固定到不同水层，适应不同水位时的流量测量。要保证安装好的声学换能器准确地对准对岸相应的声学换能器, 水平、垂直偏斜角度都要在仪器允差范围内。在很多河流上，要有对换能器的保护措施，例如防撞，防淤，防人为破坏等，这些措施和仪器的安灘设计都不应对水流发生较大的扰动。

如果需要安装跨河电缆，最好在河底铺设。如果只能架空铺设，要有完善的防雷和防干扰措施。如果难以安装跨河电缆，不管河流大小都可考虑不需跨河电缆的响应工作方式。但这种工作方式的仪器较为复杂，可能会影响使用效果。小河上可考虑应用简单的反射工作方式。主机、电源以及可能有的通信传输设备应安装在站房或仪器棚内。连同信号电缆一起，都必须有完善的防雷措施。

方案详细说明了如何改善农业灌溉用水的问题，提高水资源利用率，并对相关的技术规范进行了详细阐述。附件文档也包含了明渠流量监测系统、支渠流量监测、管道式流量监测系统等多个方面的设计原理、技术参数、安装指南等实操信息。此外，文档还提供了关于智能测控闸门的详细介绍……
