常见周界报警系统的部署方式简介（通用简单安装方式）

智能报警子系统包括入侵报警与紧急报警应用，入侵报警应用基于前端防区探测器进行园区范围内的入侵行为或意外事件的迅速感知和处理，实现针对园区内部的高效安全防范。紧急报警应用基于紧急报警设备和事件联动应用服务能力，通过视频、语音对讲能力处理突发的紧急事件、紧急求助，完成报警求助接警业务。

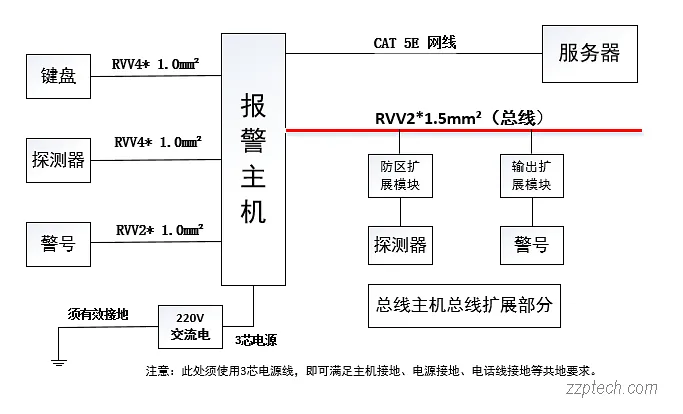

1. 总线报警主机接线介绍

施工布线规范：

1. 总线必须采用优质的非屏蔽非双绞护套线（RVVP）并和其它线路分管走线
2. 总线的粗细决定信号的传输距离和质量，一般主干线采用 RVVP 2×1.5mm 线缆
3. 总线走弱电桥架需要按弱电标准和其它线路保持距离
4. 主机支持两条总线，每条总线最长距离控制在 2.4km 以内
5. 超过 2.4km 需添加总线中继器 DS-19M01-BR，通过总线中继器将扩展总线延伸至 4800 米时，长度超过 2400 米的总线上可以带载不超过 80 个模块（如果全是单防区触发器，不超过 50 个）。
6. 各类探测器到防区扩展模块或主板防区接口，传输距离在 100 米以内可采用 4x1.0mm 的电缆，在 50 米以内可采用 4x0.5mm 的电缆 。

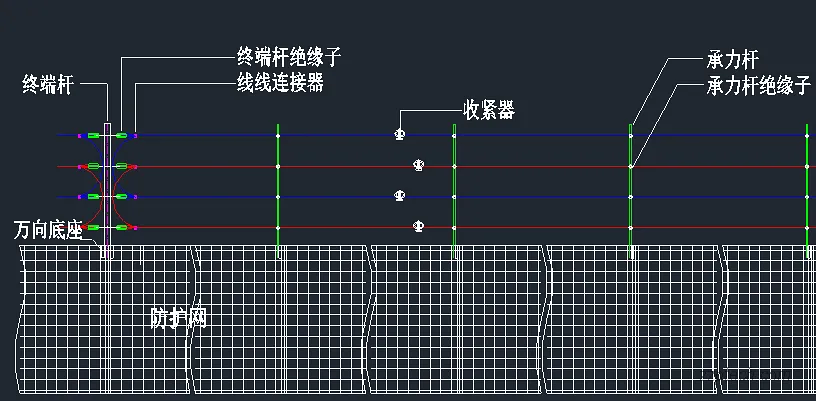

2. 脉冲电子围栏部署简介

简易栅栏类型的物理周界，采用侧装方式，杆件以焊接的方式固定于栅栏上，如下：

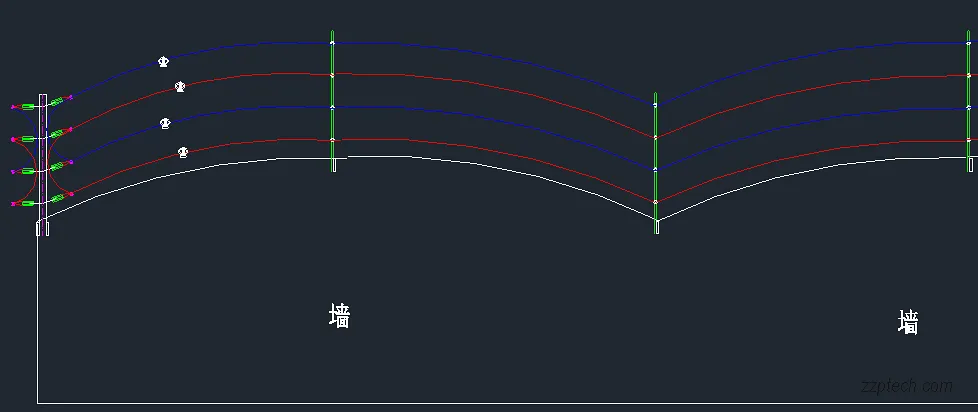

波浪实体墙类型的物理周界，考虑墙体的弧度，在每个半圆形的最低及最高位置均设立杆件，形成无盲区防护：

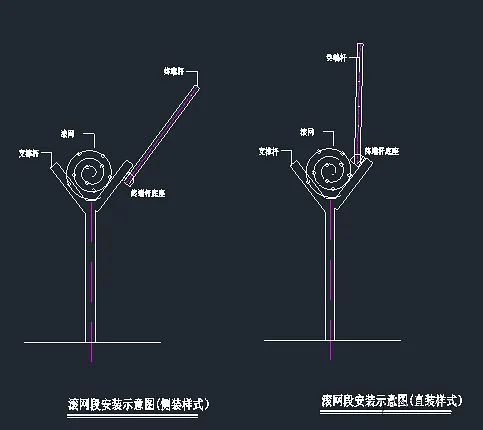

栅栏+铁刺滚网形态的物理周界，该形态周界，充分考虑线路隔离问题，采用侧装、立装两种方式样式如下：

3. 振动光纤电子围栏简单说明

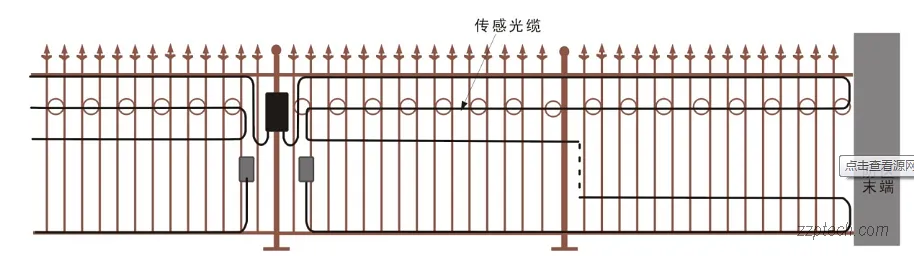

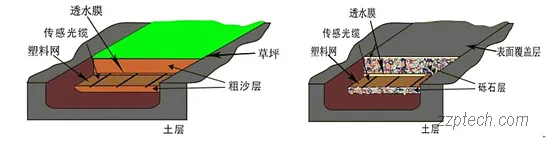

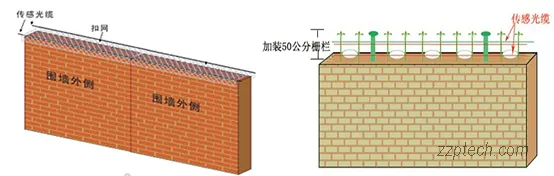

一般建议一个防区的长度为 100 米。在报警精度要求高的情况下，也可以设置防区长度为 75 米或者 50 米；振动光纤支持三种安装方式：挂网、扣网和埋地。

声光报警数：声光报警装置的数量可根据实际的防区数量来配置，具体为一个防区配置一个声光报警。

防区处理器：根据实际项目上的需要，可以选择 2 防区处理器、4 防区处理器和 16 防区处理器。通常 2 防区处理器部署在前端，4/16 防区处理器部署在中心。

4. 紧急报警设备安装简介

紧急报警设备通常部署在交通干道、公园道路、商业综合体、小区及其他事故多发的公共区域，以便紧急事件发生时，报警人员可及时寻求帮助，接警中心在客户端接收到报警事件后，可查看事发地定位，对设备进行视频预览、对讲操作，复核现场情况。若发现有暴徒、伤员，可打开警灯威慑警示，播放广播疏散群众，并打开救助箱，对受伤人员施救，提供防身工具，为救援人员到达现场争取时间。

4.1 紧急报警柱安装

紧急报警柱需要浇筑地笼后安装，做地笼基础模板时请参考设备外观及外观尺寸进行辨别，防止做错及穿线管与设备底盘出现干涉的情况。

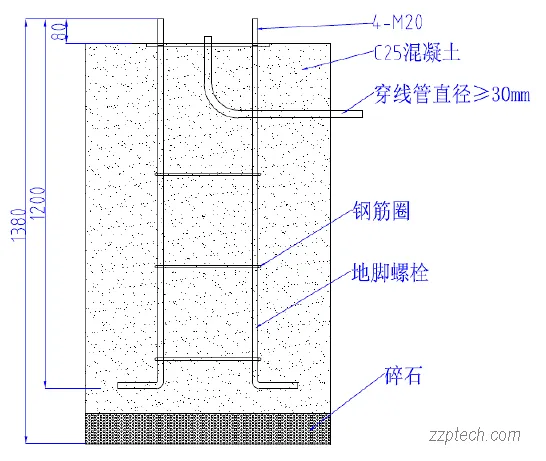

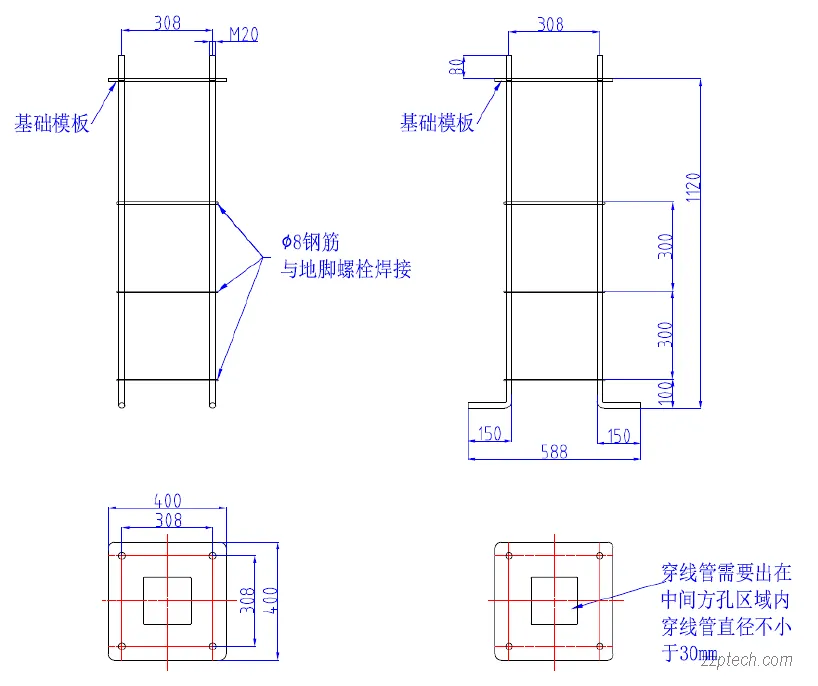

带球机杆报警柱总高度在 4.5-6 米之间，施工过程中可以参考如下地笼涉及进行施工作业，如下图所提供的基础及地笼设计为施工参考，各地需综合考虑当地地质条件及环境因素后进行参考或修改设计。

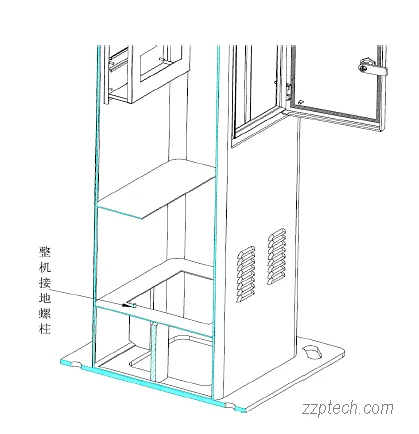

报警柱在安装完成之后必须进行接地处理，外接接地线与报警柱底部接地螺柱相连，保证设备整体机壳接地。

4.2 紧急报警盒安装

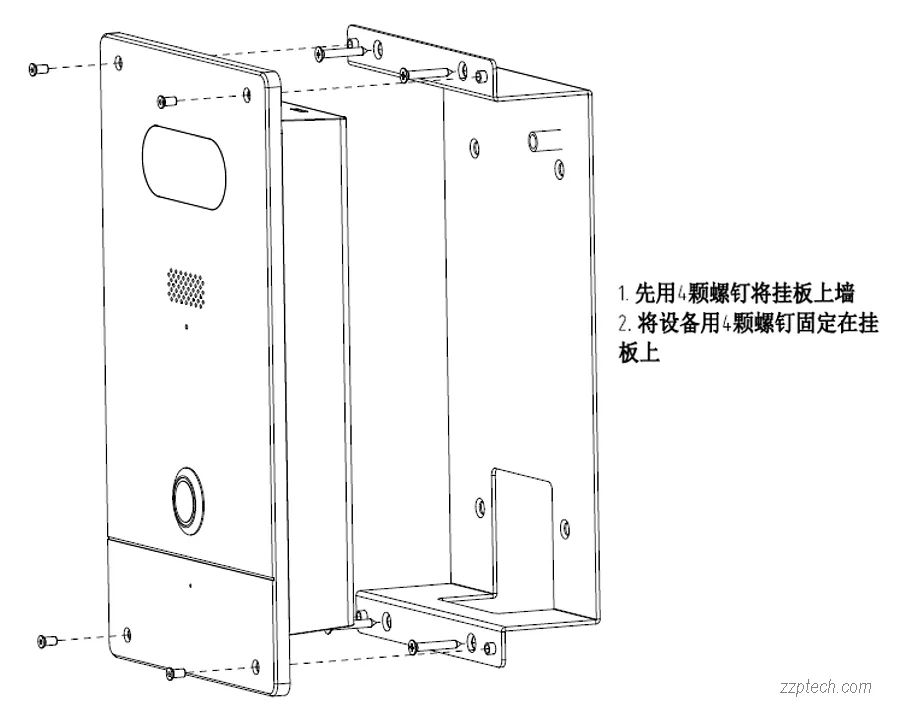

紧急报警盒通常采用嵌入式或明装的安装方式：
