电子围栏分两个部分组成,脉冲电子围栏主机和电子围栏前端。前端设备主要是探测器,为适应室外天气,减少误报,探测器选用脉冲电子围栏探测器。
当有人试探接触脉冲电子围栏时,就会被脉冲电子围栏上的高压脉冲击退,若有人破坏或强行入侵时,探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、断路或者恶意拆开主机时,探测器发出报警信号,并通过报警线路传输至管理中心。管理中心的保安人员通过电子地图,可以迅速确定非法翻越的具体位置。同时通过视频联动,使相应的摄像机图像画面在监视器上弹出,使管理中心的保安人员能观察到现场情况,探测器报警信号也会触发现场警号发出报警声。
1 脉冲电子围栏简介
相对传统的电子围栏产品,脉冲电子围栏在技术上实现了革命性的突破,也是目前国内最先进的电子围栏产品。主要优势如下:
- 特有的技术可以实现前端围栏上的每根线都有电击,让入侵者无机可乘;
- 具有 LCD 显示,能实时显示每根线上的实际电压值;
- 具备高低压自由切换功能,可以在白天用低压模式,既能起到阻挡报警的作用,同时降低打击力度,晚上用高压模式,加大打击力度;
- 主机内部可直接配备蓄电池,方便管理;
- 通过外接键盘控制器可远程设置并调控主机的工作状态,更具人性化设计。
功能/产品 | 红外 | 张力围栏 | 高压电网 | 脉冲电子围栏 |
威慑感 | 无 | 稍有 | 有 | 有 |
阻挡作用 | 无 | 有 | 有(打击力度大,会让人受伤) | 有(会给翻越的人以电击, 但对人体无伤害) |
报 警 | 有 | 有 | 有 | 有 |
误 报 率 | 高 | 有一定误报率 | 无 | 低 |
安装调试 | 易安装 | 很难安装调试 | 一般 | 容易安装 |
可靠性 | 低 | 较低 | 较高 | 高 |
直接成本 | 高(地形复杂) | 很高 | 很高 | 稍高 |
综合成本 | 高 | 高 | 高 | 低(维护、安装及使用的成本低、使用寿命长) |
智能型周界安防阻挡报警系统的功能特点:
功能 | 备注 |
高压低压切换功能 | 高低压切换功能更方便用户使用,在很多情况下,无需撤防; |
LCD 显示 | LCD 实时显示前端每根高压线的实际电压; |
围栏的四根线每根都有电 | 用于公共安全的电子围栏 4 跟高压线上都有电,两两之间存在压差,触摸、短路、断线会产生报警; |
配蓄电池 | 主机上配有电池舱,能直接装配 4.5AH 蓄电池,节省空间,方便管理; |
电压可调 | 通过外接键盘、电脑、系统主机可以改变围栏上的电压值; |
联网 | 可以实现局域网远程集中管理。 |
2 系统设计依据
- 《安全防范工程技术规范》GB 50348-2004
- 《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005
- 《防盗报警控制器通用技术条件》GB 12663-2001
- 《安全防范工程技术规范》GB 50348-2004
- 《入侵探测器 第 1 部分:通用要求》 GB 10408.1-2000
- 《入侵探测器 第 4 部分:主动红外入侵探测器》 GB 10408.4-2000
- 《防盗报警控制器通用技术条件》GB 12663-2001
- 《安全防范系统验收规则》GA 308-2001
- 《安全防范工程程序与要求》GA/T 75-94
- 《入侵报警系统技术要求》GA/T 368-2001
- 《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994
- 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997
- 《民用建筑电气设计规范》JGJ/T16-92
- 《电气装置安装工程接地装置施工及验收规范》GB6510-92
- 《工业企业通讯接地设计规范》GBJ79-85
- 《智能建筑弱电工程设计施工图集》GJBT-471
- 《智能建筑设计标准》GB/T50314-2000
- 《弱电工程通用技术标书》DG/TJ08-603-2002
- 《智能建筑弱电工程设计施工图集》
- 《电气装置安装工程电缆线路施工及验收规范》GB50168-92
- 《建筑物防雷设计规范》GB50057-94
- 《安全防范工程程序与要求》GA/T75-94
- 《安全防范系统通用图形符号》GA/T74-2000
- 《建筑电气安装工程质量检验评定标准》GYT253-88
3 电子围栏系统总体方案
3.1 系统设计思想

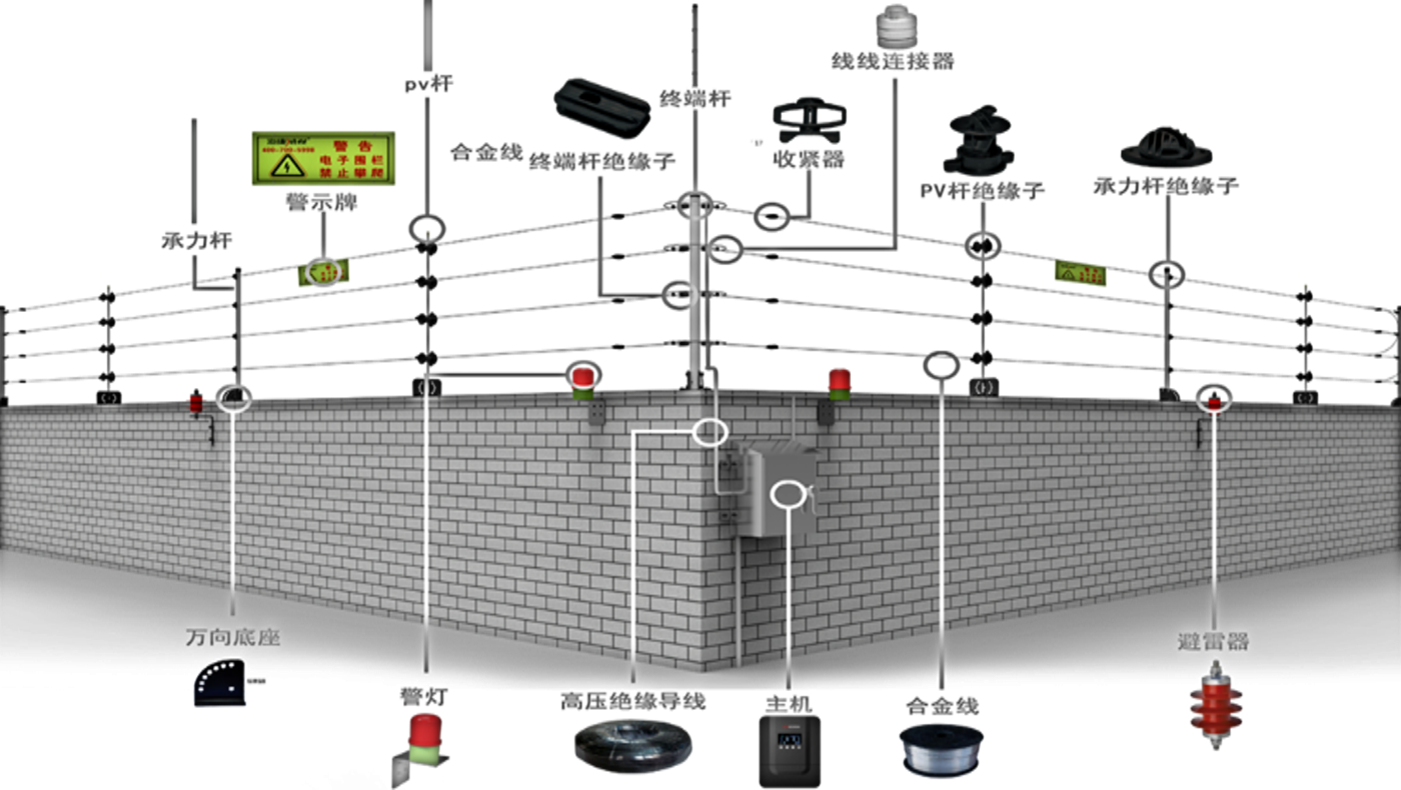

结合安防设施的技术特点,并从智能化系统整体管理考虑,设计在周界建成的围墙上设置脉冲电子围栏探测器进行防护,中心设置报警接收主机等设备,构成周界防越报警系统。
前端设备主要是电子围栏,电子围栏系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。在国外已被广泛使用在周界安防领域,可做到事前威慑,事发时阻挡并报警,还能延缓外界的入侵时间,具有较强的安全可靠性。安装系统后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离。电子脉冲每分钟 60 次扫描电子墙的每一根导线,每个脉冲峰值有 700-5000 伏,使入侵者难以攀越。另外本系统如遇断路、短路、防拆,系统都会发出报警信号。还可以与任何报警系统联网使用,便于提高防范等级。
![脉冲电子围栏系统设计方案书(完整详细版下载)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
智能型周界安防阻挡报警系统,前端围栏每根线都有带电,使入侵者没有可乘之机。系统和交流电网有本质的不同,它采用了高压脉冲(700-5000V)及低能量(小于 5 个焦耳),因而对人不会构成生命危害,同时电子围栏的柔性中间杆和专用合金丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠。
下图是用电阻分压之后接示波器观察到的围栏主机高压输出电压,两个脉冲的脉宽不超过 100us,电压幅值是 1:1000 的比例显示(高压实际输出电压为 5.4Kv):图见附件。
系统有高压、低压两种工作模式,用户可以根据不同的需求自由切换模式,高压模式可以产生峰值为 5000-10000V 的高压脉冲,低压脉冲模式可以产生峰值为 700-1000v 左右的脉冲电压。可以在白天或有人员在围栏附近作业时切换到低压模式,这使前端围栏的脉冲打击力度更小,如果夜间或安全警惕较高时,可以恢复到脉冲峰值为 5000-10000V 的高压脉冲模式。

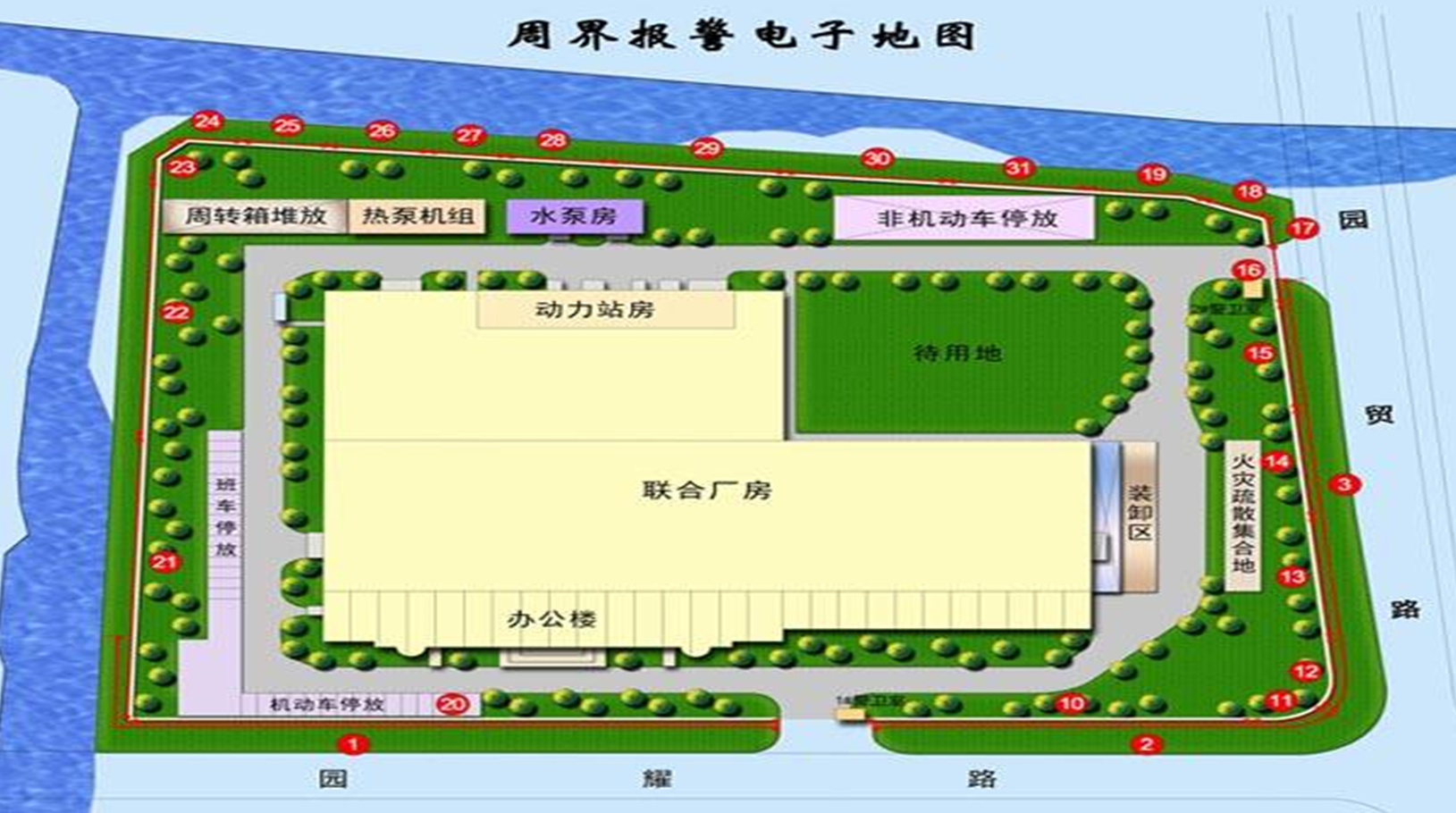

系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。
3.2 系统设计说明
周界形状不太规则,周界很长,可在围墙的顶端架设脉冲电子围栏探测器以达到防范不法分子闯入。
防范区域合理划分,与前端一一对应,做到报警时准确定位,并通过控制中心输出报警信息。
占地面积较大,周界较长,这对于系统信号传输以及电源供应都是一个严峻的考验。但将其为分为几部分,各部分分别设置周界的话会影响整体性,因此本方案设计周界系统仍在整体外围设置脉冲电子围栏探测器,但线路信号传输上可分将各个不同部位的探测器分为多组,采用总线传送至管理中心报警主机,则每条总线上的距离均可满足系统信号传输要求,充分保证系统稳定性。对于电源部分,主机的电源插头直接接市电 220 伏,无需外接变压器。
为减少系统的管线敷设,避免中心/前端管线繁多、杂乱,不利于后期的管理维护等问题,采用总线传输方式。
前端探测器均通过总线式报警输入模块接入周界报警系统总线,在控制中心通过总线制报警接收设备、系统管理计算机及管理软件对报警信号进行接收和处理,并外接声光报警器,在报警时实现声光提示和电脑显示。
![脉冲电子围栏系统设计方案书(完整详细版下载)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)

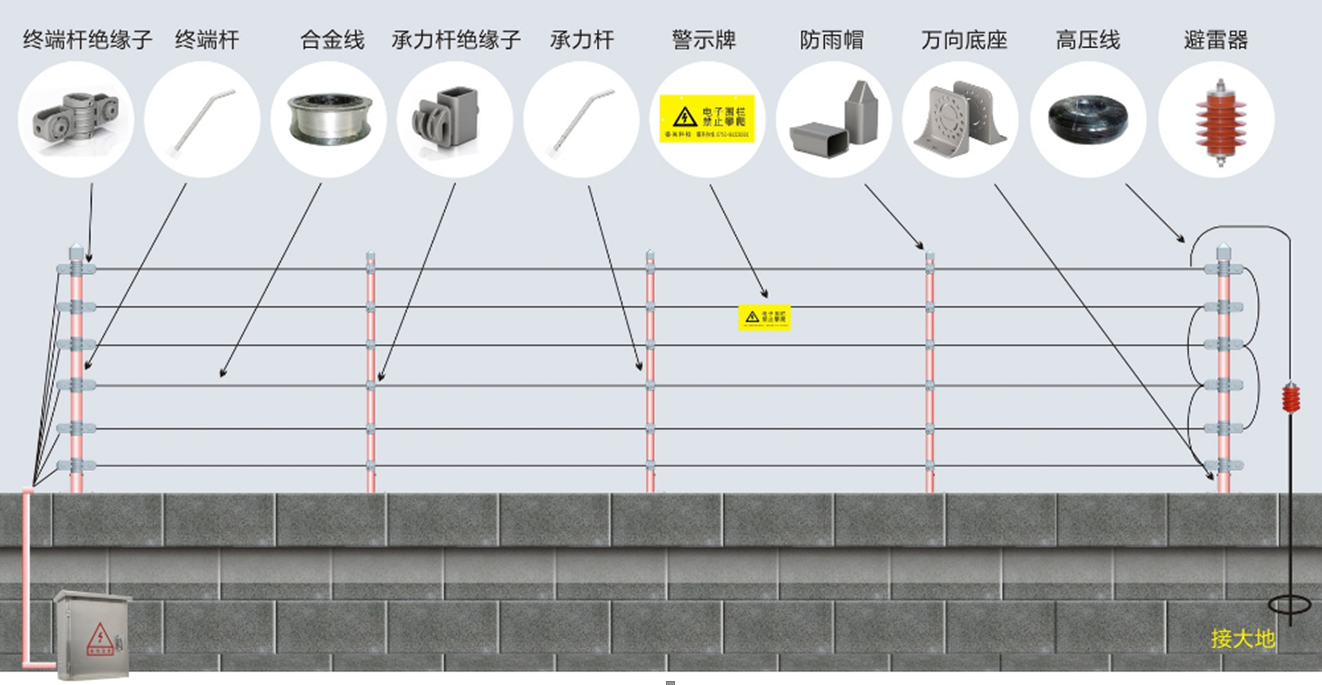

3.3 电子围栏系统组成,此处附产品说明,见附件
![脉冲电子围栏系统设计方案书(完整详细版下载)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
电子围栏前端产品包括:终端杆、终端杆绝缘子、终端杆端帽,承力杆、承力杆绝缘子、承力杆端帽,过线杆、过线杆绝缘子,过线杆端帽,,万向底座,合金线、高压绝缘线、警示牌、接地桩、接地线、声光报警器、防雨箱等。 脉冲电子围栏前端优势:
- 安装简单方便:装配时简单高效,多个产品可单手安装。
- 结构稳定可靠:采用高强度、高性能复合工程塑料。
- 防范周密安全:整体装固后无盲区、无死角、无爬电、无节点、安全防拆。
- 配置灵活多样:杆体无孔仰角设计、连接无节点、可与秦关任意一款主机系统配型。
- 黄金分割比例:杆体采用黄金分割比例设计,方形防旋转结构设计,只需要上下固定,装配简单,快捷.
- 高质耐候持久:采用独家的材料改性措施,产品寿命延长二倍,业内唯一进行严苛的可靠性测试:强度、防锈、抗氧化、耐腐蚀、附着力、防静电、抗变形等。
4 电子围栏系统总体施工方案,见附件
5 电子围栏使用与维护
5.1 检查
当系统的挂线杆、绝缘子、导线、跨接线、高压绝缘导线、接地线、脉冲主机全部安装完成后,应进行一次全面检查,检查挂线杆是否装牢,位置是否正常,绝缘子的位置是否正确,导线架设是否正常,如果导线拉得不够紧,则易摆动、晃荡,如果拉得过紧,可能会拉断导线,也可能把终端拉线杆拉斜了。检查跨接线是否良好,跨接线应能相对稳定,保持足够的放电间隔,与主导线的连接应紧密,接触良好。检查接地装置是否良好,接地电阻是否满足要求。检查引向主控制器的高压绝缘导线的信号线和回路线是否已分管穿线,始端和终端的连接是否正确。检查系统的绝缘电阻是否满足要求。
5.2 通电
主机插电之后,按下主机开关,系统正常工作时主机面板上的 LED 布防与电源指示灯被点亮,lcd 会显示高压线上的实际电压值。
- 系统带有近 5000V 的脉冲电压,做试验时,切勿直接接触带电部分,以免电击。
- 报警输出功能试验 系统正常时应常开,而系统报警时应闭合。
5.3 使用
- 使用人员培训:主要内容为安全教育和系统性能及其使用方法介绍。工程商在交付使用前必须对操作人员进行培训。
- 作好运行记录
5.4 日常维护
- 脉冲主机:每月停电做表面清洁一次,每半年做一次断路、短路报警实验,高低压切换实验。
- 周界:每月进行一次全面检查,包括:挂线杆、绝缘子、金属导体、跨接线、接线桩、警灯或者警号、内部报警、复位开关等。

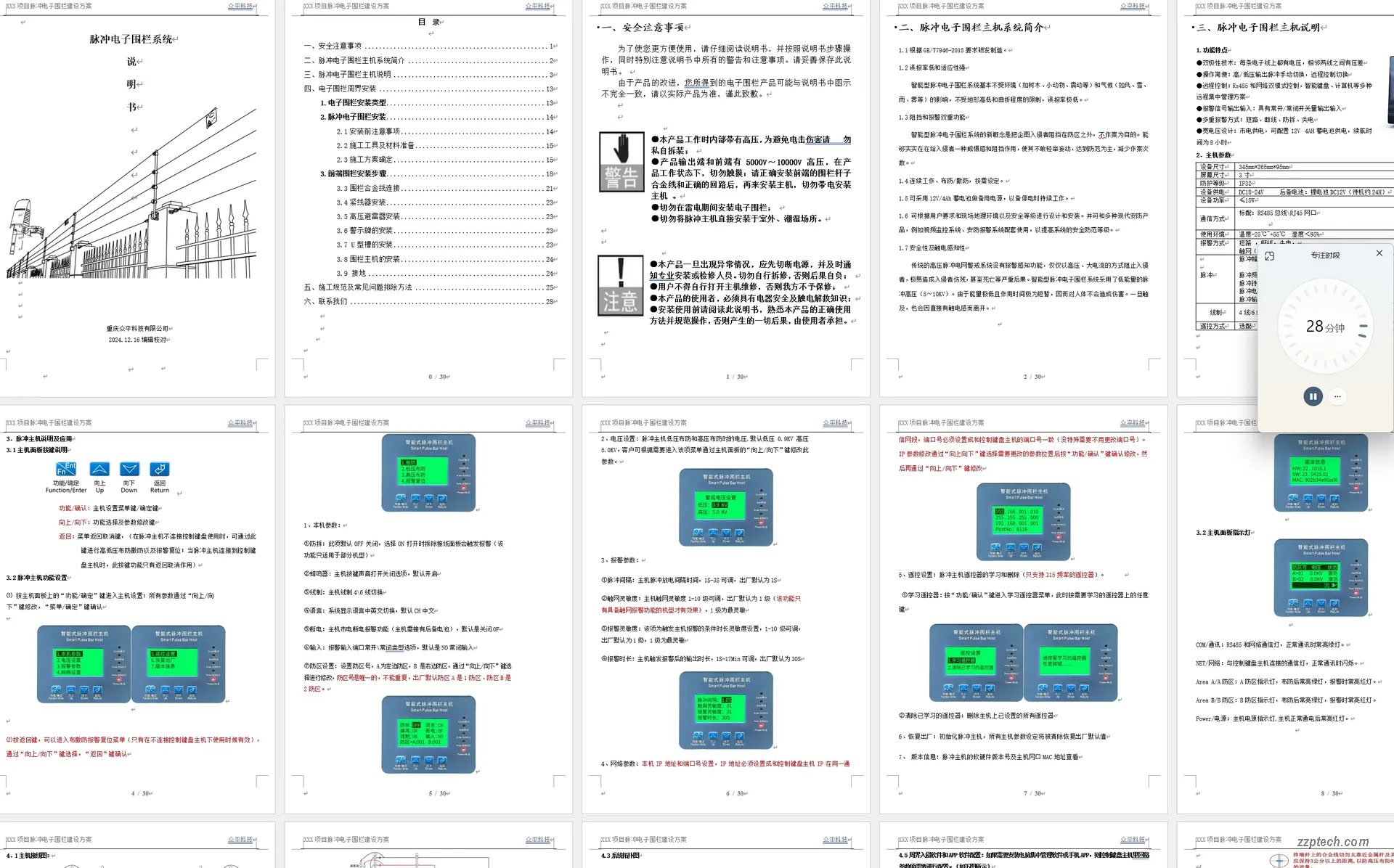

2024.05.13 更新:添加另一个脉冲电子围栏解决方案和对应的 PPT 介绍,有需要的小伙伴投几个币支持一下谢谢。
