海康威视综合安防系统运维管理系统功能简介（视频监控运维）

海康威视综合安防系统运维管理系统对受控资源运行情况进行监控，实现对系统内摄像机、平台服务器、编解码器、视频综合矩阵、存储设备、门禁控制器、出入口岗亭缴费终端等相关设备的运行情况进行自动巡检和管理。本篇介绍其视频网管功能。

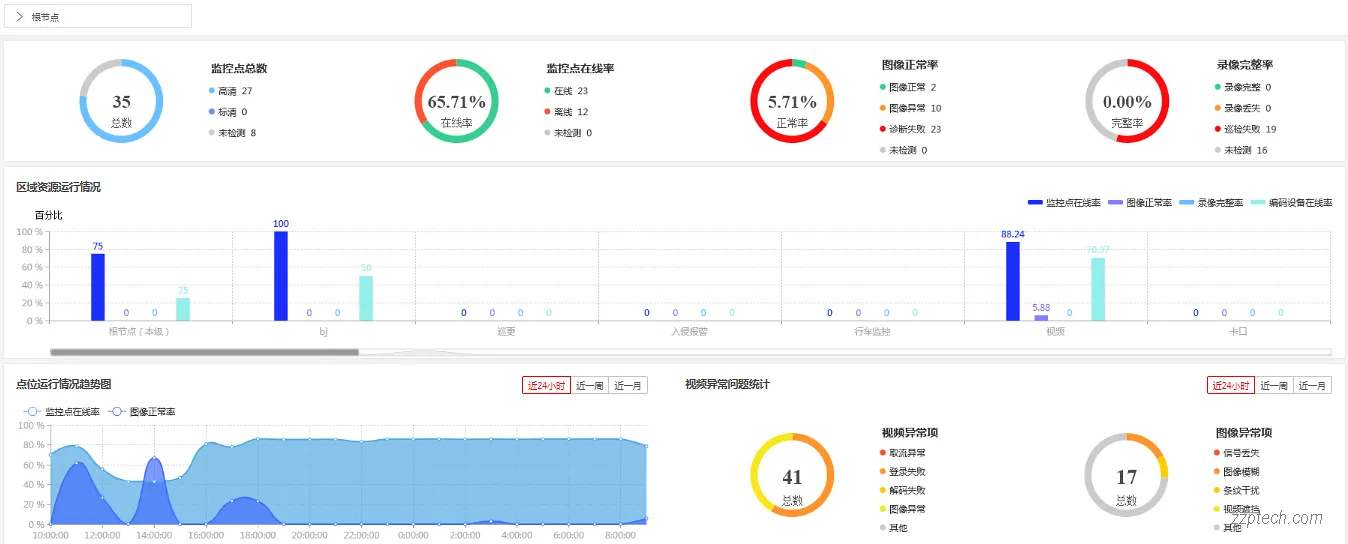

1. 视频监控运维概况？

运维概况展现运维状态概览统计、区域资源运行情况、点位运行情况趋势图、视频异常情况统计。
支持按区域以统计图方式展示监控点总数、监控点在线率、图像正常率、录像完整率；
监控点总数统计图通过不同的颜色展现了监控点总数、高清数、标清数、未检测数；支持各项数据明细查看；
监控点在线率统计图通过不同的颜色展现了监控点在线数、离线数、未检测数，并计算出监控点在线率；支持各项数据明细查看；
注：监控点在线率 = 在线 / (在线 + 离线)
图像正常率统计图通过不同的颜色展现了图像正常数、图像异常数、诊断失败数、未检测数，并计算出图像正常率；支持各项数据明细查看；
注：图像正常率 = 图像正常 / (图像正常 + 图像异常 + 诊断失败)
录像完整率统计图通过不同的颜色展现了录像完整数、录像丢失数、巡检失败数、未检测数；支持各项数据明细查看；
- 注：录像完整率 = 录像完整 / (录像完整 + 录像丢失 + 巡检失败)

支持以柱状图方式对区域资源运行情况进行统计，支持各统计指标项明细查看；

支持以图形方式展示近 24 小时、近一周、近一月的点位运行情况趋势，统计指标项包括监控点在线率、图像正常率；
支持近 24 小时、近一周、近一月的视频异常问题统计，视频异常项包括取流异常、登陆失败、解码失败、图像异常、其他；图像异常项包括信号丢失、图像模糊、条纹干扰、视频遮挡、其他。支持视频/图像异常项明细查看。

2. 视频监控一键运维

一键运维是从数据库中读取运维数据，进行数据展示。

支持对监控点数量、解码设备数量、编码设备数量、存储设备数量、录像巡检数、视频诊断数进行展现，支持以上各类型资源状态详情的查看和导出。
支持按区域对统计结果进行筛选；
支持根据监控点状态、录像状态、视频诊断状态、点播状态对系统运行情况进行评分；
支持对各区域的得分进行排名统计；
支持单独查看某个区域的得分情况；

3. 视频监控状态巡检

状态巡检包含对监控点、编码设备、解码设备、存储设备的在线状态巡检及拓扑监控。

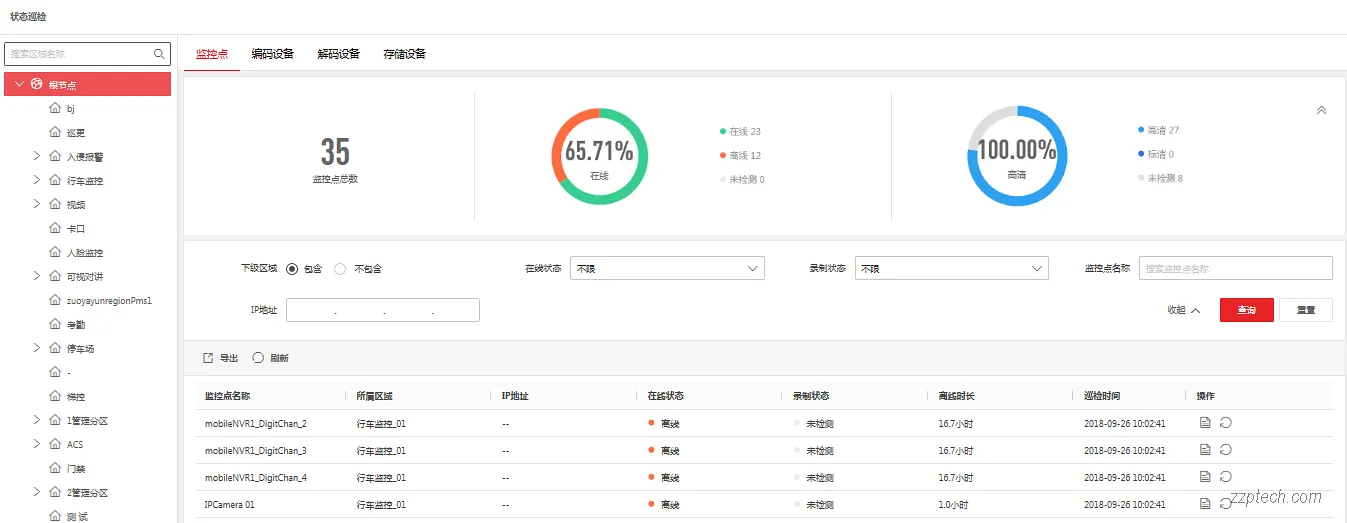

3.1 监控点状态巡检

系统通过统计图和列表方式分别展现了监控点在线率、高清率、监控明细信息。在线率统计图通过不同的颜色展现了点位离线数、点位在线数、点位未检测数，并计算出监控点在线率。（监控点在线率 = 在线 / (在线 + 离线)）

高清率统计图通过不同的颜色展现了高清点位数、标清点位数、未检测数，并计算出高清率。（高清率 = 高清 / (高清 + 标清)）

列表展现项包括监控点名称、所属区域、IP 地址、在线状态、录制状态、点播状态、离线时长、巡检时间。

通过查看详情可以查看该监控点的基本信息以及历史状态，基本信息包括监控点名称、所在区域、IP 地址及端口号、在线状态、点播状态、录制状态、所属设备状态、设备厂商、资源编码、通道编号、巡检时间；设备历史状态支持通过时间去查询。

3.2 编码设备状态查询，见附件

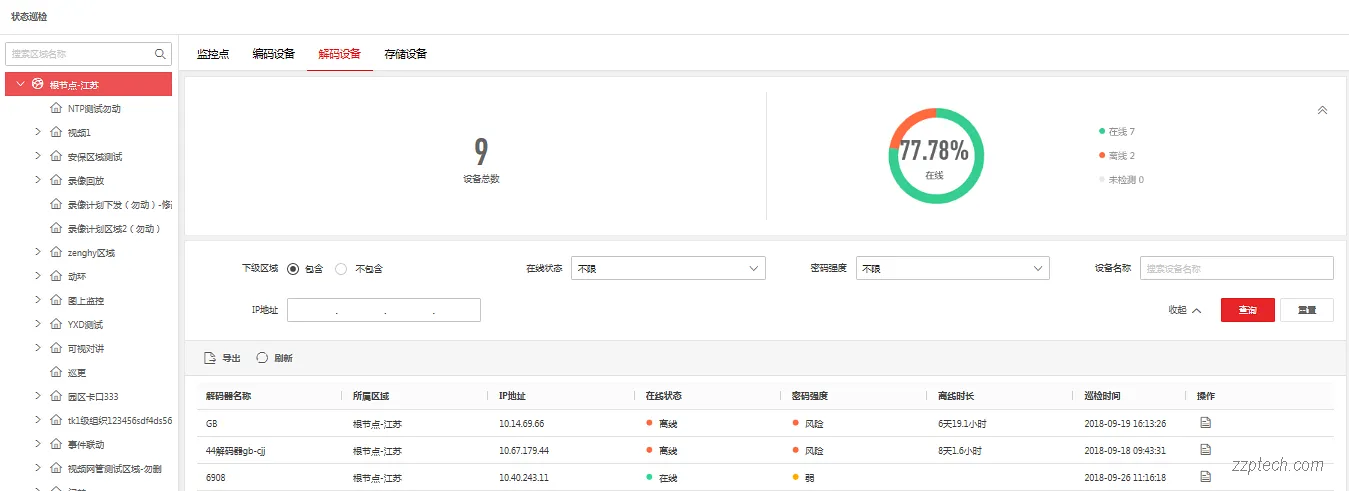

3.3 解码设备状态查询

3.4 存储设备状态巡检

支持查看详情，可以查看该设备的基本信息、录像卷信息、硬盘信息以及历史状态，基本信息包括所在区域、设备名称、IP 地址及端口号、在线状态、密码强度、录像卷使用率、CPU 使用率、内存使用率、资源编码、设备厂商、设备信号、设备软件版本、接入协议、设备类型、离线时长、巡检时间；硬盘信息包括硬盘编号、硬盘位置、硬盘状态；历史状态支持通过时间去查询。

3.4 拓扑监控

支持自定义拓扑树和拓扑页面功能，实现了拓扑添加、编辑和删除。
支持图元库包括：监控设备（监控点、编码设备、解码设备、存储设备）、网络设备（服务器、交换机）、服务（联网共享、设备接入框架、媒体网关）。支持图元和资源绑定、支持图元关联关系、支持双击查看图像详情、支持拓扑逐层钻取功能。
支持实现自动拓扑接口，可通过接口生成拓扑图。

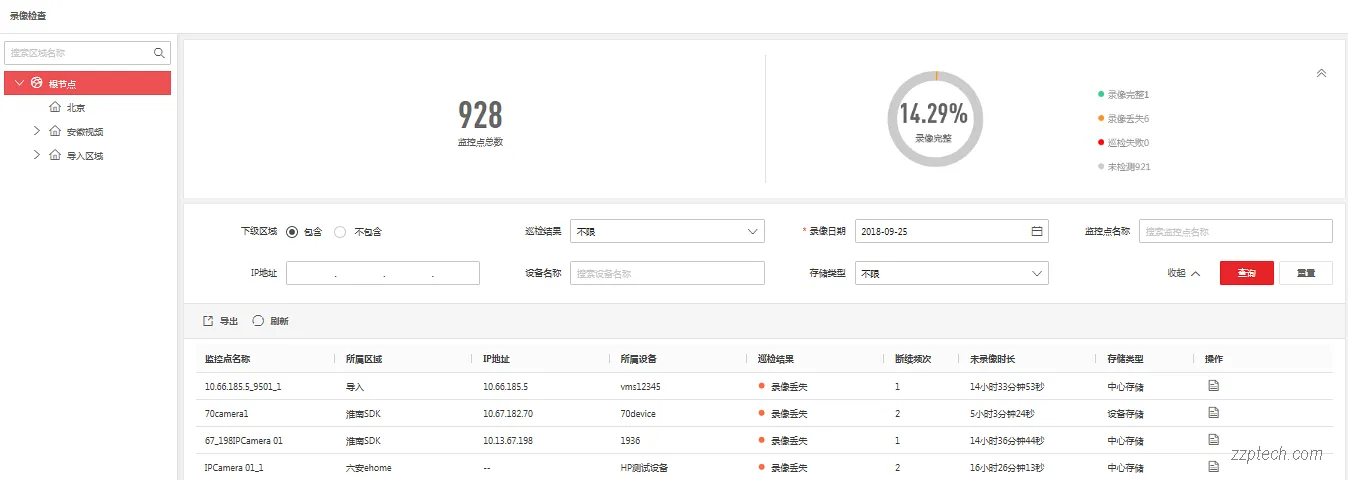

4. 视频监控录像检查

对已配置录像计划的视频监控点前一天录像的完整性进行检查：

支持以统计图、列表方式展现录像检查结果；
- 统计图页面展现了监控点总数、录像完整数、录像丢失数、巡检失败数、未检测数，并计算出录像完整率。
- 录像完整率=录像完整数/（录像完整数+录像丢失数）；
  - 当一个监控点配置了多个设备存储类型时，遵照以下规则
  - 当多个存储类型中有一个类型录像完整时，该监控点作为录像完整点；
  - 当多个存储类型中存在没有录像正常的点位，但存在录像丢失的类型时，判定该点位为录像丢失；
  - 当多个存储类型中不存在录像正常、录像异常情况，但存在未检测情况时，判定该点位为未检测；
  - 当多个存储类型均显示为巡检失败时，判定该点位为巡检失败。

列表展现项包括监控点名称、所属区域、IP 地址、所属设备、巡检结果、断续频次、未录像时长、储存类型。

5. 视频监控视频诊断

对接入系统的视频设备图像进行诊断，检测各安保区域下图像正常和异常（包括图片偏色、噪声干扰、图像过暗、图像过亮、画面冻结、视频抖动、对比度、条纹干扰、视频遮挡、信号丢失、图像黑白、图像模糊、场景变化、视频剧变）的设备数量；详细内容见附件。

6. 视频监控告警查询

系统按巡检计划对监控点、编码设备、解码设备、存储设备进行巡检，记录告警。详细内容见附件。

7. 视频监控统计报表

系统支持对监控点在线率、视频质量、录像完整情况的巡检结果进行统计、打分，生成统计报表，分为区域运维统计、视频质量统计、录像情况统计、取流情况统计。
