传统的海关卡口系统的状况是每个通道建立一个卡口岗亭,岗亭中放置一台工控机和该卡口相关的设备,每个工控机中独立部署一套卡口系统。卡口上所有的前端设备都与工控机直接相连。卡口系统功能相对单一,只简单的负责卡口车辆的验放。传统通道卡口通道系统在业务高速发展、业务越来越复杂化、系统功能智能化、卡口数据多维化的今天,其局限性越来越明显,甚至很多传统的卡口系统已经制约了物流信息化业务拓展。
本次仙桃综保区智能云卡口系统采用集中采集与控制管理的云卡口模式进行建设,卡口通道不需要嵌入式工控机或普通工控机,所有设备通过工业级的串口服务器,通过网络通讯方式将硬件设备连接到云卡口服务器,由云卡口服务器进行通道与硬件设备的集中管理。建设完成后智能云卡口系统具备以下优势:
- 具备超级云计算功能的卡口总线,具有多点部署,相互通信,多点接入、通信接入功能统一的能力。具有云与云之间相互接入的功能,云与云之间同时可存在父子关系。具有全新的安全管理功能,对接入总线的系统进行安全性认证。
- 成为分布式的云卡口集成系统,可以管理多条通道,同时将卡口的逻辑层、数据层、驱动层进行分层次分开部署。可以根据综保区的实际情况进行部署,如部署在卡口岗亭,部署在综保区海关机房,部署在海关总关机房三种模式。
- 具有可视化的实时后台监控系统,系统能实时查看到通道车辆的状态和通道设备的工作状态;同时系统具有数据统计,数据挖掘,数据分析等功能,能够对卡口通道的通行记录进行深入挖掘和分析,将挖掘的有效数据提炼出来供海关监管人员监管使用。
- 强大的远程运维工具,运维人员能够根据运维模块方便快速地对通道系统的异常情况进行查看和诊断,并根据智能提示快速的做出修复。
- 集中图像适配管理功能,能够对通道的图像设备进行归类存储,并将数据及图片进行索引存储。

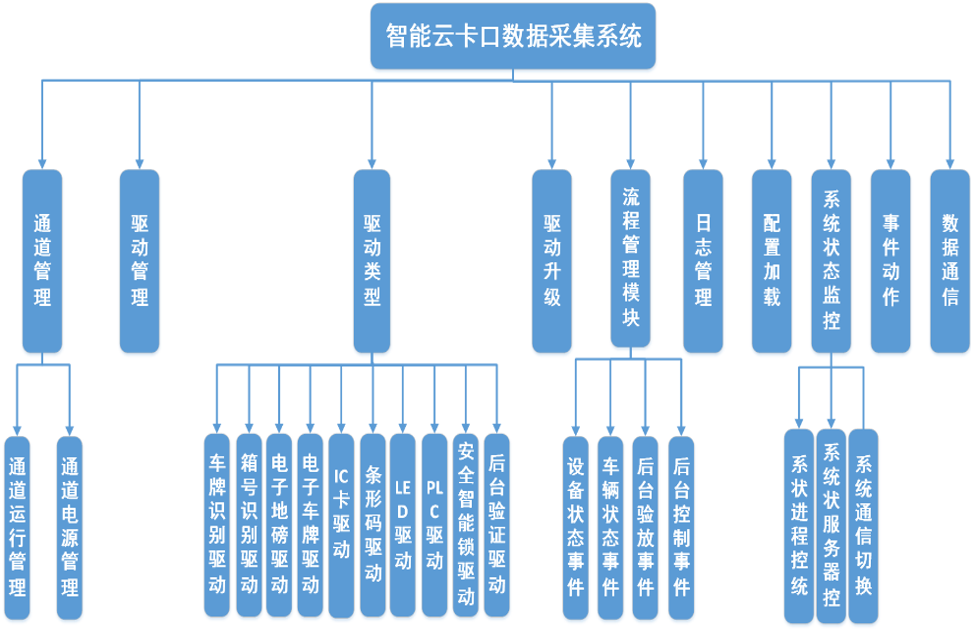

![海关智能云卡口数据采集系统(系统架构&功能简述)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
1 智能云卡口系统功能说明
云卡口数据采集系统和卡口通道的各类设备进行通信,根据可配置的业务流程,完成通道设备的数据采集,并将采集到的车辆数据发送到海关后台进行数据验证,完成车辆的通关作业;同时作为一个中间载体,将通道设备以及通道的状态发送到后端物流作业监管平台,供后端人员进行查看和维护。采集模块除了具备卡口通道常规验放采集功能外,还必须具备设备状态反馈、设备调试、通道业务流程动态配置的功能;同时还需提供统一的驱动加载管理功能,来管理所有的需要加载的设备驱动。
云卡口数据采集系统读取卡口集中配置管理系统的事件动作触发配置,在系统运行过程中从前端驱动中获取设备数据和通道事件,从后台获取验证及控制事件,通过维护人员配置的事件动作触发机制,完成系统的业务逻辑。卡口前端集成模块需集成海关几乎所有的卡口通道的业务逻辑,采取了灵活配置的事件触发机制。每条通道的没有固定的处理流程,在实际运行中只需要根据维护人员配置的事件动作触发对应关系,完成通道的运行。
主要包括通道管理、驱动管理、驱动类型、事件动作模块、数据通信、配置加载、系统状态监控、日志管理、驱动升级等功能。
2 智能云卡口系统技术路线
为实现云卡口前端采集系统上百个驱动模块之间松耦合、热插拔、动态加载,通过 OSGI(开放服务网关协议)框架实现不同通道、不同驱动的即插即用,即删即无,新通道和新驱动的加载、删除不影响正在使用的卡口,智能云卡口前端集成系统通过引入国际接口标准 OSGI 框架思想,提高对物联网技术多变性的适应能力。通过引入 OSGI 框架思想,实现卡口系统对硬件设备的高兼容性,便于移植、适应不同类型卡口硬件设备的软件接口。由于系统的架构非常通用灵活,后续新增各种业务、设备、智能策略均可通过组件的形式动态热插拔,对今后可能新增的物联网设备保持可扩展性。
3 智能云卡口系统功能详解(见附件)
4 智能云卡口系统工作原理(见附件)
本系列文档分享了一个完整的海关智慧园区建设方案(文本&清单,739p),本站在发布时略微调并俭省了部分内容以便阅读,分享在此仅供学习参考。原文内容较多,包含详细的技术文本和方案清单,有相关项目的可以参考参考~
