多普勒流量监测系统是一种利用多普勒效应原理来测量流体(如水、血液、工业流体等)流量的技术系统。这种系统主要由多普勒流量传感器、数据处理单元和显示设备组成。流量传感器会向流动的流体中发射超声波信号,然后接收反射回来的超声波信号。流体流动会导致反射超声波的频率发生变化,即多普勒频移。通过测量这种频率变化,系统能够计算出流体的流速,并由此估算出流量。
多普勒流量监测系统适用于有悬浮颗粒或气泡的流体,这是因为它依赖于流体中的颗粒或气泡对超声波信号的反射来测量流速。这种系统广泛应用于医疗、工业、环境监测和水利管理等领域,特别是在那些需要无侵入性测量、或无法使用传统接触式流量计的场合。
多普勒流量监测系统的优点包括安装简便、不直接接触被测流体、适应性广和维护成本较低。通过提供准确的流量数据,这种系统能够帮助用户优化流体管理和控制流程,提高效率和安全性。
1 多普勒流量监测系统仪器结构
多普勒流量监测站由太阳能电池板、蓄电池、采集单元、遥测终端机、多普勒超声波流量计及一体化安装支架组成,提供多种电源管理模式,可实现低功耗工作模式下的双向通信,并具有出色的防雷特性。
具有大容量 FLASH 存储,数据可以存储 5 年以上。采用太阳能供电方式,极低功耗控制,在无日照情况下,能正常工作 60 天。具有 GPRS/北斗通信,支持多中心工作模式,遥测站可向多达 4 个中心站发送数据,每个中心可拥有二种通信信道且互为备份。
![多普勒流量监测系统是什么?多普勒流量计简述](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
支持自报、自报—确认、应答三种数据通信方式,三种通信方式可混合组网。支持掉电、休眠、永久在线三种电源管理模式。支持远程唤醒,响应中心命令。在监测站休眠状态下,中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。
2 多普勒流量监测系统工作原理

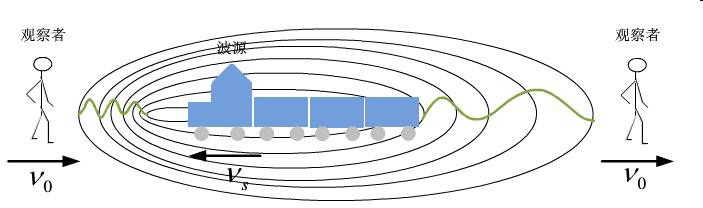

传感器有两个换能器,一个发射,一个接收。当传感器正对着水流方向,也就是逆流测量的前提下:
- 水流静止情况下,接收到的频率跟发射频率一样。
- 流速越快,接收传感器接收到的频率越快,会高于发射的频率。
- 流速越慢,接收传感器接收到的频率越慢,但是会高于发射的频率。安装使用时必须要将传感器正对着水流方向。
![多普勒流量监测系统是什么?多普勒流量计简述](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
3 多普勒流量监测系统安装部署
1、多普勒超声波流量计安装
- 只要水位没入传感器前方两个换能器一半的位置,就可以测量。
- 传感器标配的水位测量是 10 米水深。如果需要更大的水位量程在订货前说明,最大可以做到 100 米水深。
- 超声波多普勒流速流量仪要选择水流平稳的地方安装,水流不平稳的地方,多数情况下是紊流,紊流条件下测量到的流速是跳动的,不稳定,误差会很大。

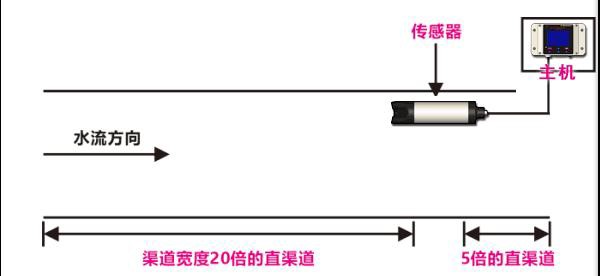

- 超声波多普勒流速流量仪安装位置的上游要有渠道宽度 20 倍的直渠道,下游要有渠道宽度 5 倍的直渠道。
![多普勒流量监测系统是什么?多普勒流量计简述](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)

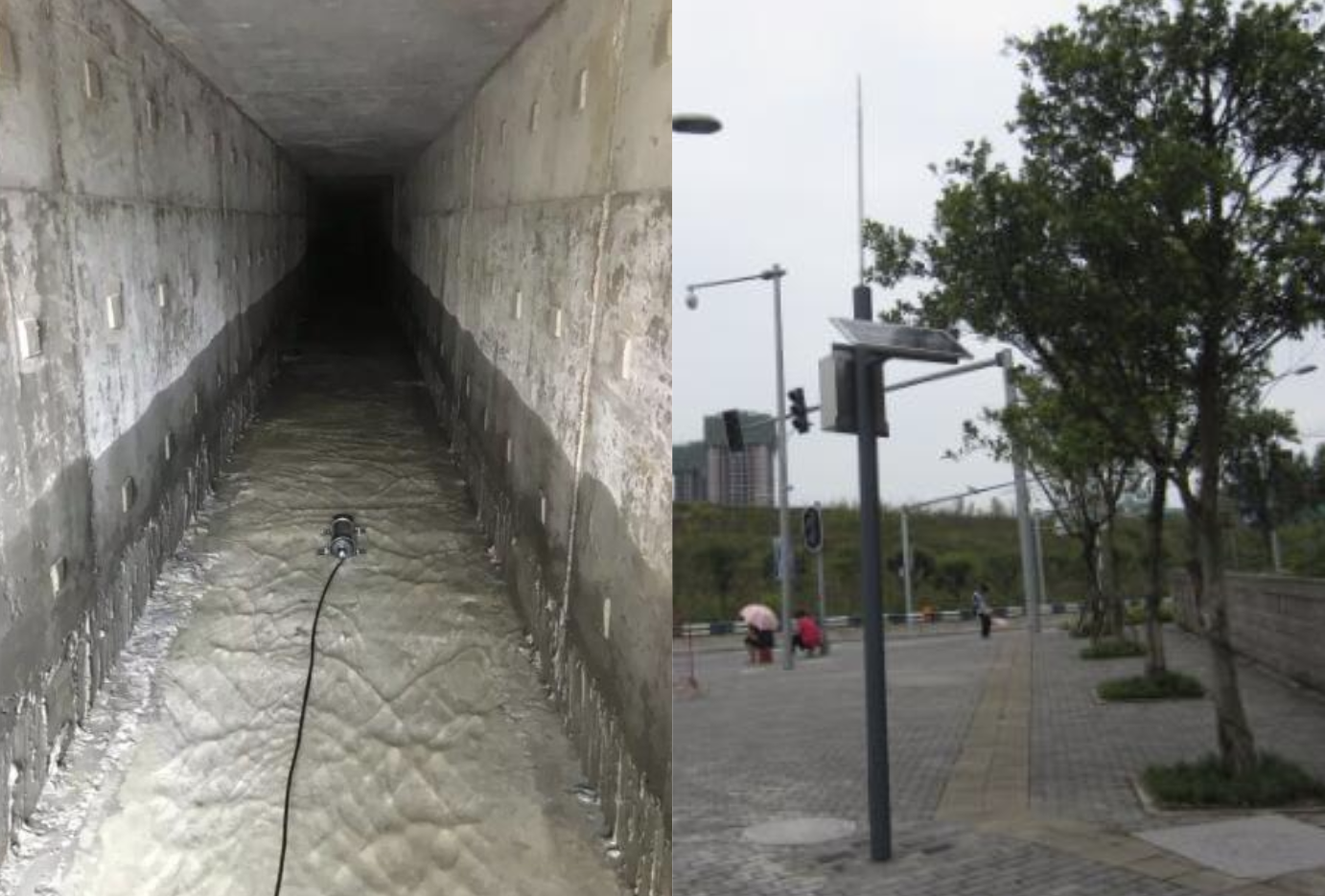

- 传感器应尽量安装于靠近渠底,如果渠底有很多沉淀物、淤泥、水草或者有石头会滚动,可以抬高安装位置,避免被沉积物与水草覆盖探头,或者被石头冲击探头,造成探头损坏。
2、一体化支架基础施工
固定一体化支架的基桩为长 0.6m,宽 0.6m,高 1.2m 的立柱,基桩应埋入地面以下至少 1.0m,混凝土基桩的高度可根据现场实际情况进行调整。基坑开挖尺寸为 0.6m×0.6m×1.0m,采用人工开挖方式,基底进行人工夯实处理。基础用水准仪测量台面水平,砂、石子、水泥的用量分别为 0.5m3、0.2~0.3m3 和 3 袋,充分搅拌。浇筑后的基础顶部应保持水平,混凝土养护 2-3 天后方可进行监测仪器设备的安装。
