海康威视智慧安检管理系统解决方案

海康威视安检管理子系统基于对前端安检设备的数据采集、汇聚、处理，可面向用户提供安检设备联网管理，安检事件管控，多维安检安防数据融合，提供完善的数据服务能力。

1. 智慧安检管理系统方案设计

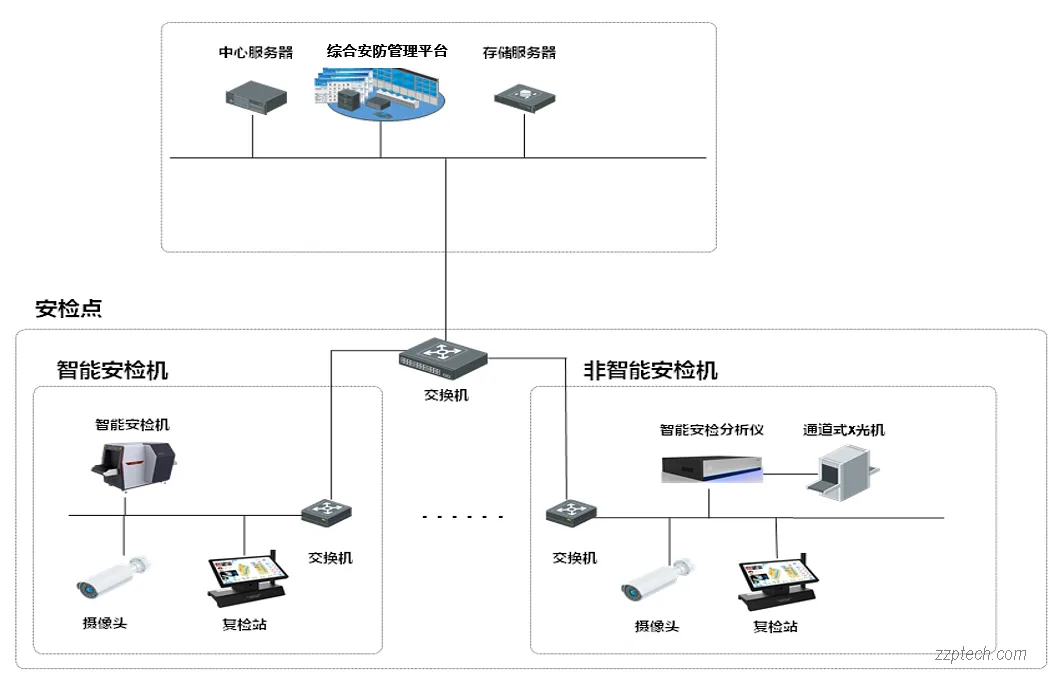

安检管理系统分别由：前端监测设备、中心管理系统、网络设备三部分组成。

前端安检探测子子系统采集的 X 光过检信息、可见光信息、金属探测信息、过检人员体温信息等多维度数据融合，通过标签化数据处理，大幅提升对人员、物品、事件等信息的检索效率和准确性，彻底打破数据孤岛，充分发挥安检数据价值。

中心管理系统接收前端信息提供智能化应用，满足安检多样的安检场景需要，提升智能化水平，解决传统安检下无法对人、物、场所进行高效管控的现状。

前端监测设备通过交换机，把数据信息传输到管理中心，安检人员通过交换机获取到中心管理平台的数据进行实时监测和处理。

2. 智慧安检管理系统功能说明

2.1 安检配置

2.1.1 设备接入

智慧安检管理平台支持接入智慧安检相关的物联感知设备，类型包括安检机、分析仪、金属安检门、分类安检门、复检台、炸探设备、液探设备、抓拍机、人脸门禁（明眸）等，可自由选择搭配适配不同的安检场景。设备支持以海康 SDK 协议、Ehome 协议、ISUP5.0 协议等多种方式接入的平台，实现录像回放、图像检索、历史告警查询等功能，以适配不同的组网环境。

针对利旧的第三方厂家安检机，可以通过第三方协议接入实现实时预览、图像检索。

2.1.2 区站管理

平台支持配置安检站点与安检通道，将安检设备进行逻辑关联，使之与实际的管理运营单元相对应，减少了人工合并统计数据的步骤，便于用户直观快捷查询相应维度的数据信息，生成统计报表，以及科学管理安检工作人员。

2.1.3 参数配置

通过平台统一管理安检设备可实现系统参数的快捷配置与快速生效，针对不同的用户需求、安装环境、管理模式等因素，支持在平台端个性化设置告警阈值、告警等级、违禁品类型、不在岗事件周期、人包关联时间、抓拍时间、运维周期等相关信息，极大提升了系统的灵活性。

除了安检设备直接上报的事件，平台可以设置一些数据分析、碰撞规则参数，将设备事件进行分析，生成新的预警事件，辅助安检人员运营决策。针对安检站，可以配置大客流预警阈值、客流态势分析预警阈值、客流态势分析预警天数、温度异常阈值、温度异常态势分析预警阈值、温度异常态势分析预警天数、违禁包裹态势分析预警阈值、违禁包裹态势分析预警天数；针对安检通道，可以配置大客流预警阈值、客流态势分析预警阈值、客流态势分析预警天数、温度异常阈值、温度异常态势分析预警阈值、温度异常态势分析预警天数。

平台支持将违禁品进行分类划分，设定不同的告警等级，针对不同等级设置不同的处置要求，实现安检的精细化管理。

2.2 图上安检

图上安检主要用于轨道、铁路、物流、机场、大型活动安保、园区等通用场景，包含安检相关资源的可视化与资源监控操作，在地图上可以显示各类资源点，展示这些资源的地理位置、并通过事件服务接收资源点的报警事件，实现资源报警的可视化以及处置过程闭环。通过地图来展现整个平台的资源的控制与配置，事件的上报与展现，是一种可视化的综合业务入口。

2.2.1 地图配置

1）地图配置

支持 png、jpg 格式的静态地图，每个区域支持最多上传 4 张静态地图，且每张静态地图的像素、大小要求一致，避免切换地图后资源点分布偏移；
支持谷歌和高德的 GIS 地图配置，可配置初始视野，支持在线地图和离线地图；满足用户多样的地图需求
支持在地图界面右下角切换地图格式；
支持在 GIS 地图中修改区域视野；

2）资源上图

支持将安检相关资源点添加到地图上，资源类型有安检站、安检通道、监控点；
支持配置了经纬度的监控点自动上图（仅 GIS），并自动更新位置信息；
支持一键清除地图配置；
支持在地图上绘制虚拟防区，防区可以关联不同的资源点，当防区内资源发生报警时，虚拟防区也会报警闪烁；

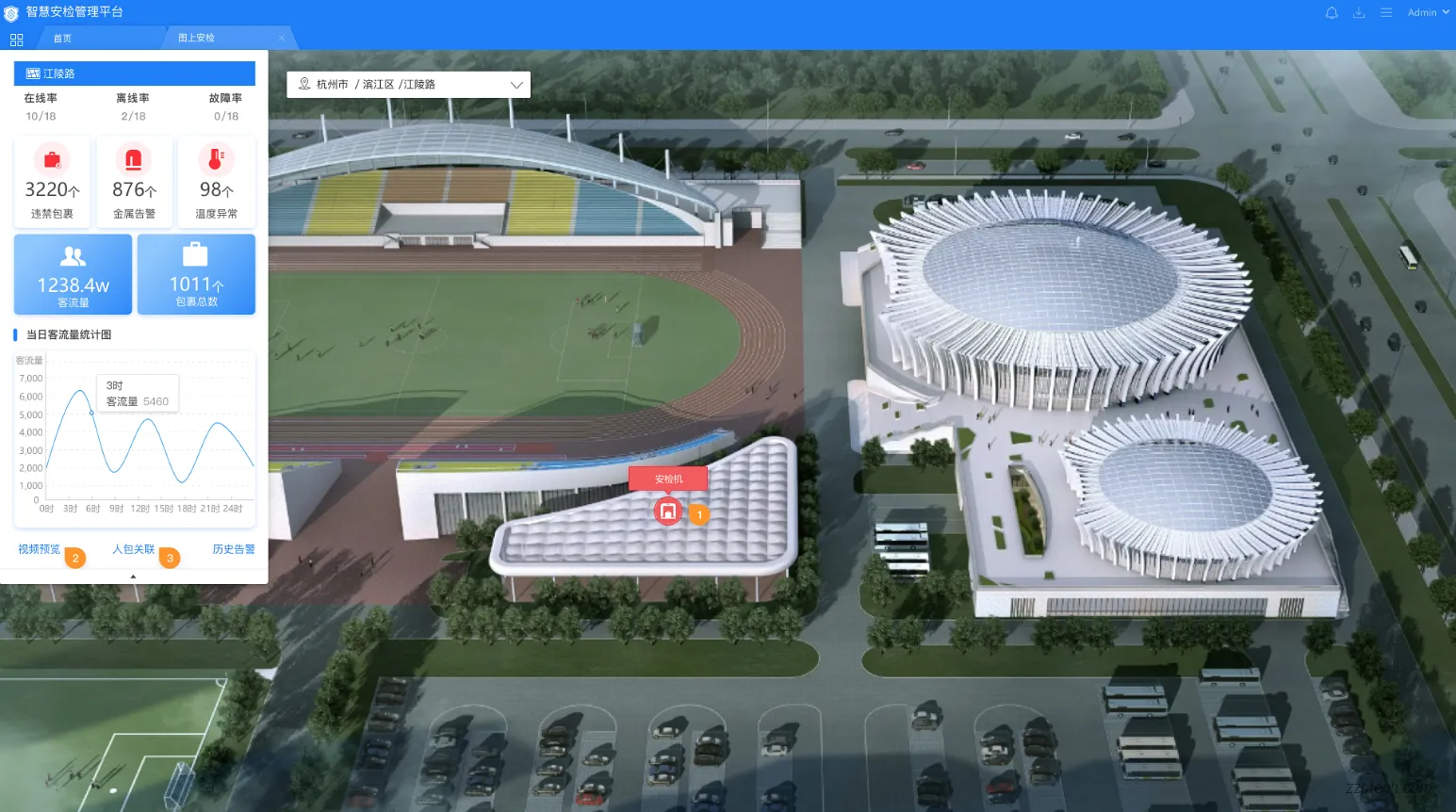

3）图上展示

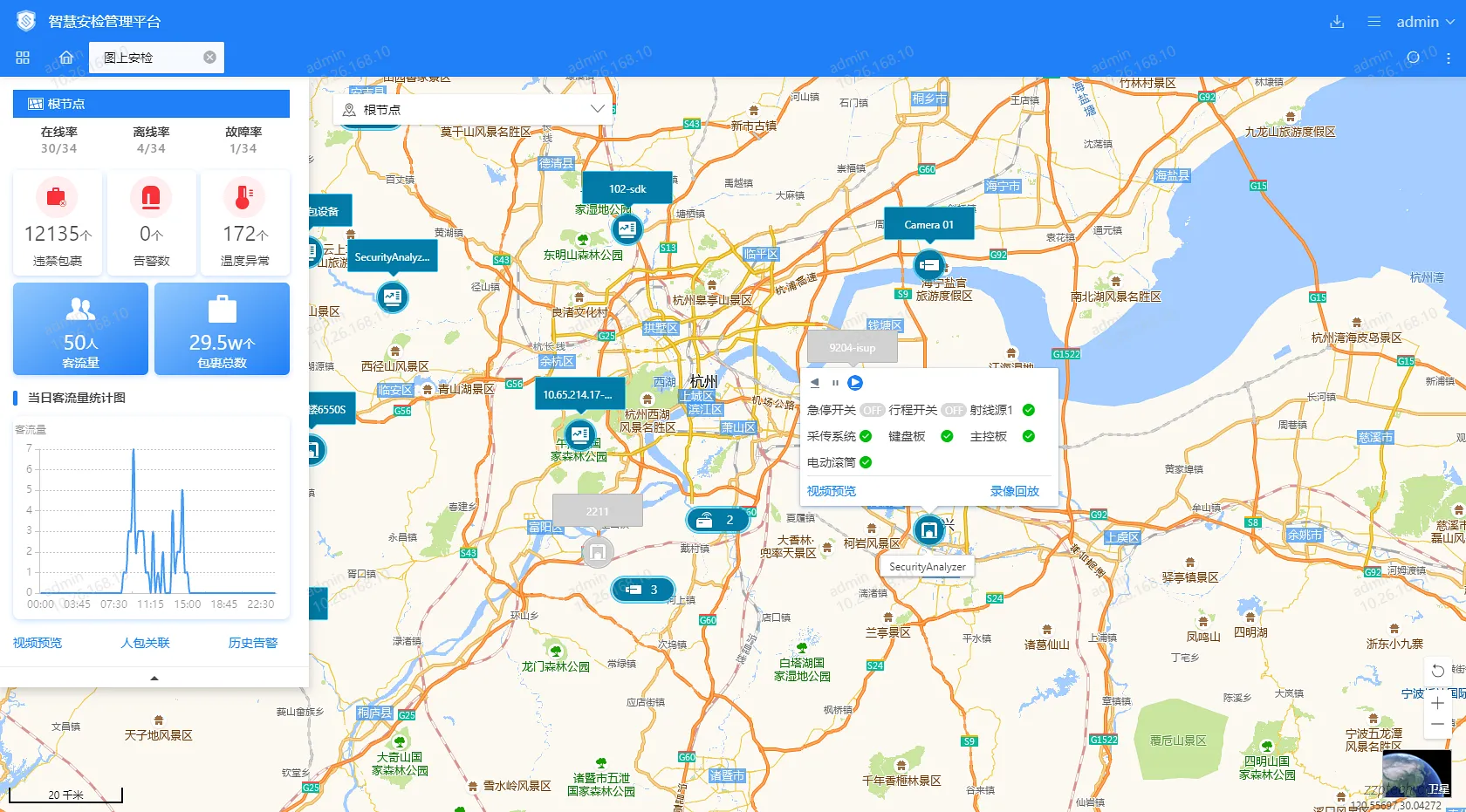

图上监控以地图为背景图上安检的相关信息，包括展示安检站点、安检通道的分布情况以及实时告警，按照安检站点、通道两种维度进行数据统计。

支持以安检站、安检通道维度展示当天的数据汇总的查看（设备状态：在线率、离线率，故障率）；
当地图上的安检站点或安检通道位置靠近且地图视野较大时，支持自动聚合展示，地图缩放后自动调整聚合/散列展示方式；
支持以安检站、安检通道维度展示当天包裹总数、违禁包裹总数，人流量，金属告警总数，温度异常总数；
支持以安检通道展示设备元器件状态展示：正常、异常状态展示（需设备支持）；

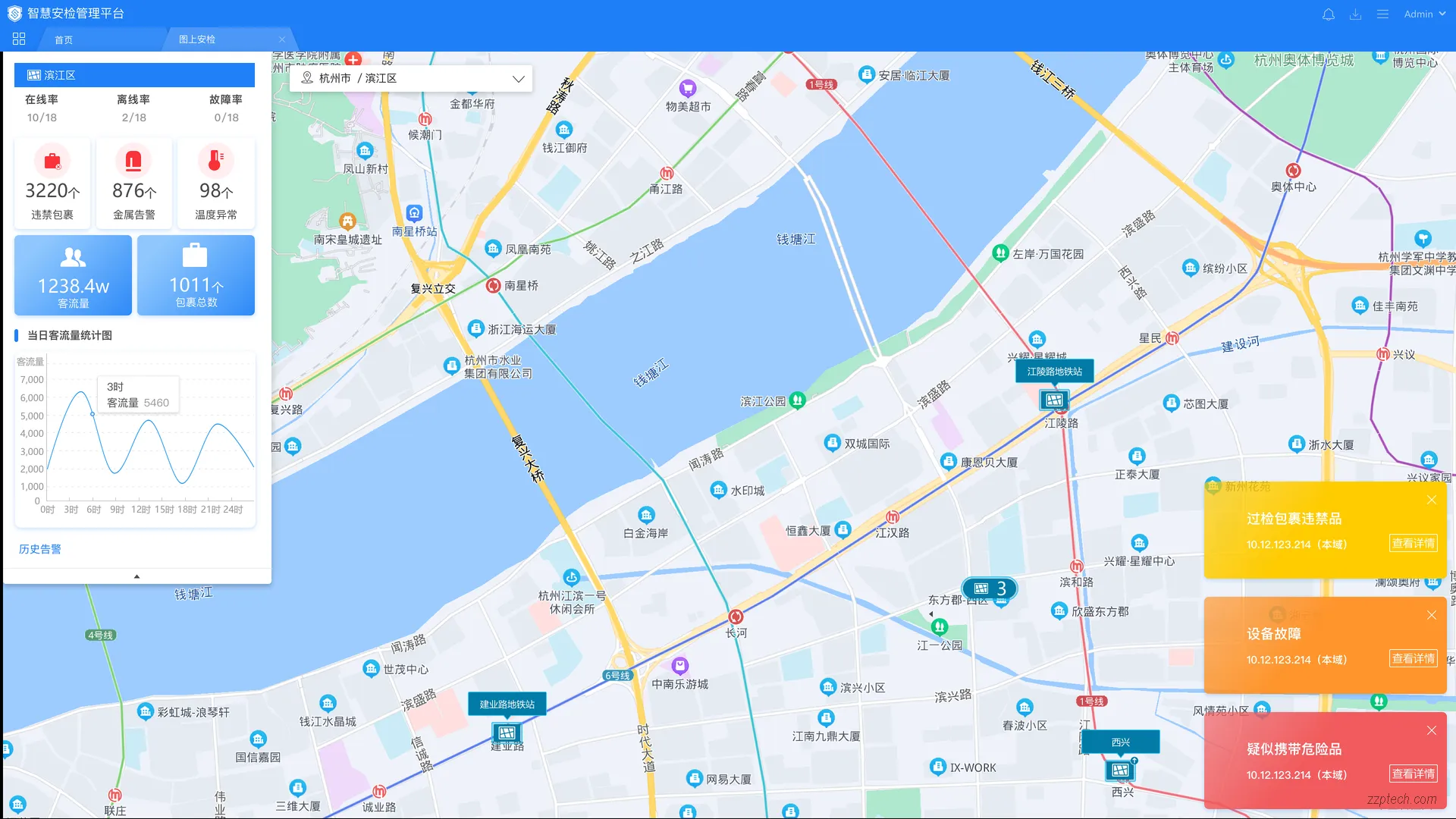

支持实时告警弹框分级提示（高级、中级、低级），当安检站点和通道有未处理报警时地图上的图标闪烁提示，弹框与图标呈现为高级-红色，中级-橙色，低级-黄色；

支持自定义图像作为底图；

2.2.2 安检操作

1）资源检索

支持地图的放大、缩小、平移等操作，支持查询区域、安检站、安检通道名称，点击区域可进行地图切换，点击安检站可以展示其下属安检通道并展示统计面板，点击安检通道名称可以进行定位并展示统计面板；在地图区域可以查看设备运行状态，以及控制安检机停带走带、安检门的打开和关闭。

2）安检区域操作

查看历史告警，支持以时间、事件类型、告警类型、告警等级、是否需要处置、以及处置结果条件进行筛选，并且自动查询出告警事件列表；
告警详情查看及处置，支持查看告警事件的详情，包括告警等级、发生位置、发生时间、事件类型等详细信息，安检机还包括 X 光图像、抓拍图像、视频录像和报警处置操作；

3）安检通道操作

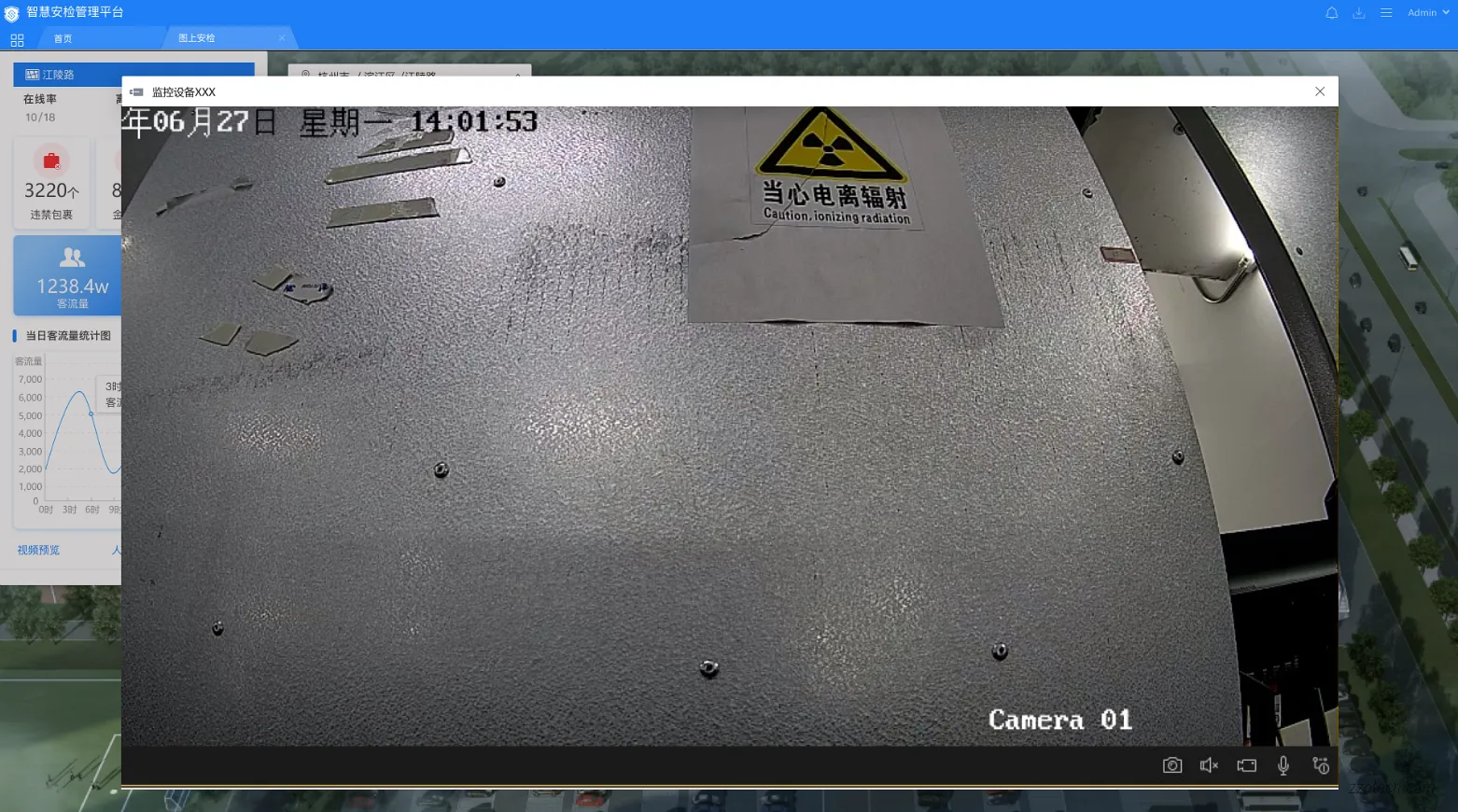

视频预览，支持对安检通道关联的监控点进行预览操作，包括预览状态开启停止切换、多个监控点同时预览抓图、单个监控点预览录像或抓图、声音开启/关闭、预览实时对讲等；

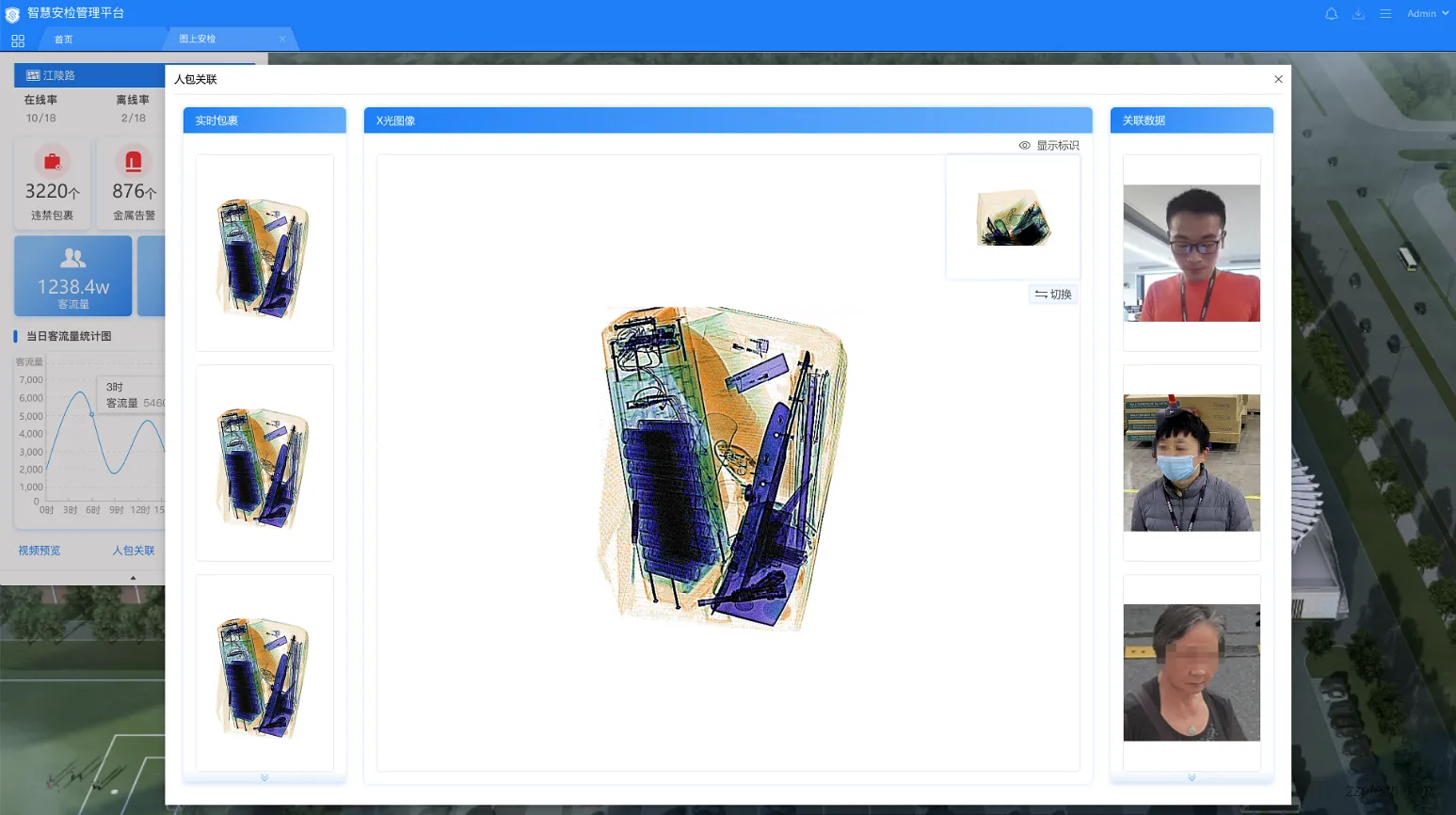

人包关联，将物检数据、人检数据、以及测温数据进行关联，形成业务融合的数据展示在系统界面。

历史告警，查看该安检点的历史告警列表和告警详情，以及告警实践的处置。

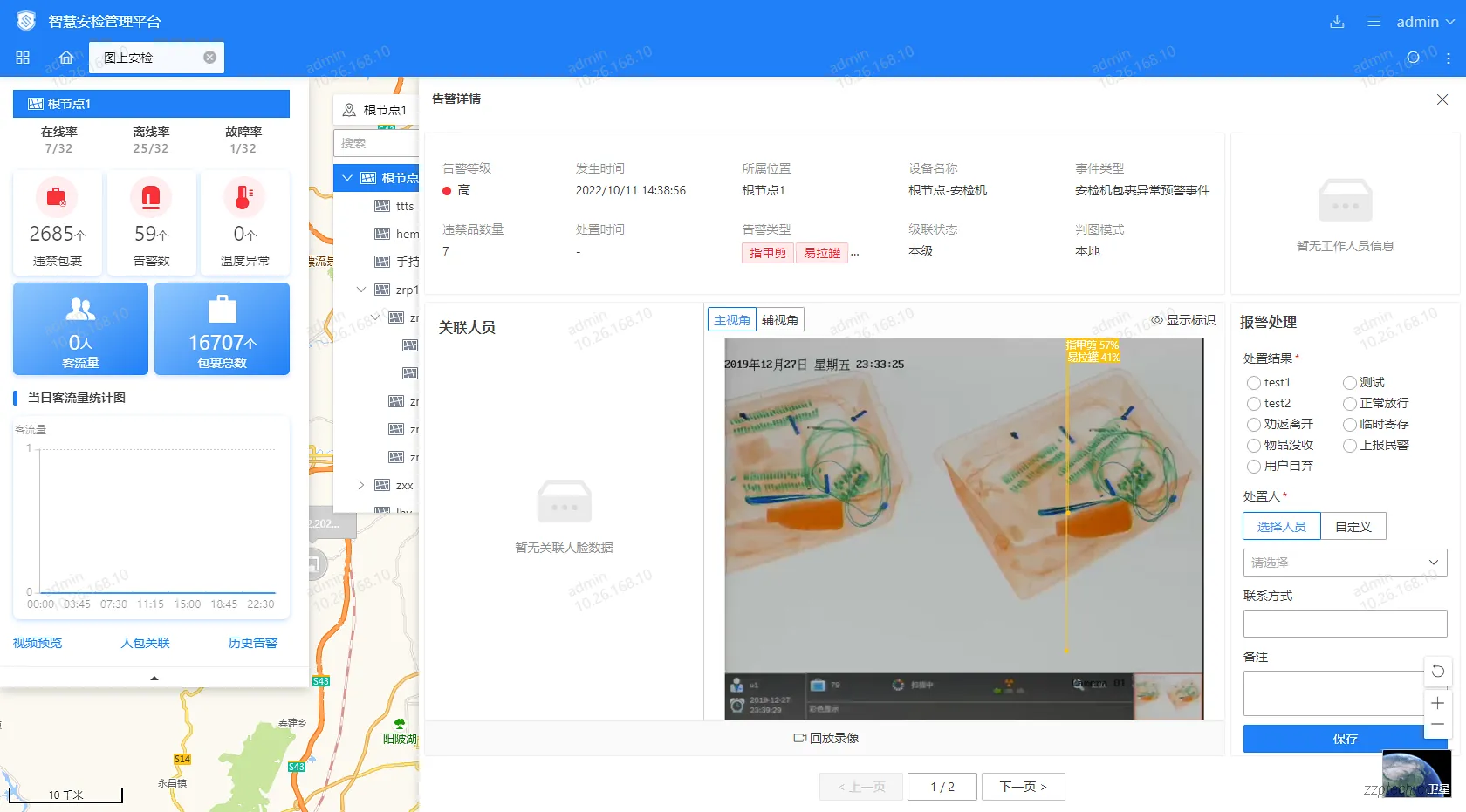

4）告警处置流程

当图上安检模块接收到安检异常事件告警后，可通过点击弹窗查看告警详情并进行处置，针对事发当时未处置事件，可以通过点击闪烁的安检站/安检通道图标，打开告警历史查询页面，选择待处置事件后进行处置；

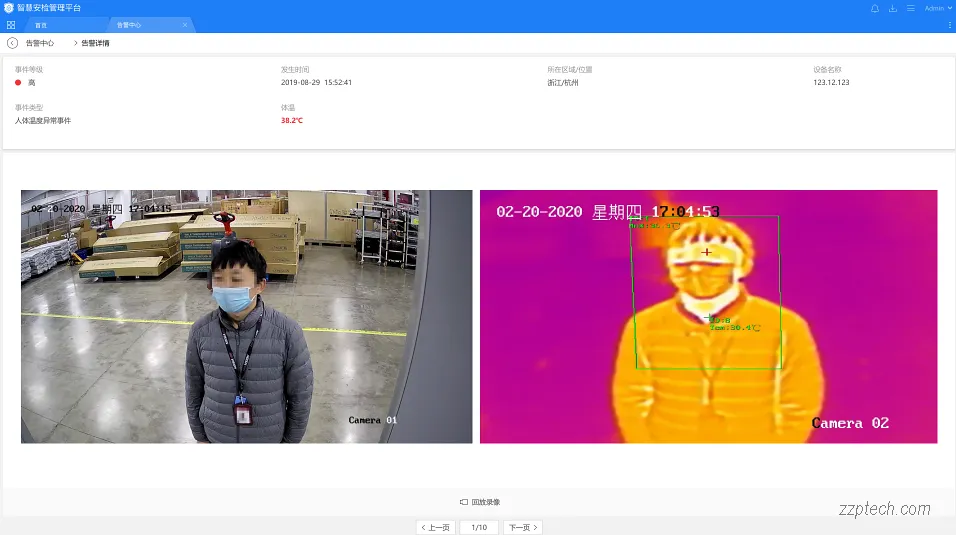

异常事件详情页面支持展示告警等级、发生时间、所在区域/位置、设备、类型、违禁品数量、处置时间、告警类型、工作人员信息、包裹图片、关联人脸信息等内容；
安检员可对包裹图片进行视角切换、显示/屏蔽物品标识、回放录像等操作；
人工核实包裹抓拍图片后，可对事件标记处置结果，默认结果包括放行、劝返、包裹寄存、包裹没收、报警等，并且可根据用户实际场景需要扩展处置结果类型，事件处理同时需选择绑定处置人员信息，处置人员可通过排班快速获取或者自定义输入填写，同时还需填写联系方式、备注信息等；
安检员保存异常事件处理结果，系统记录该时间的所有相关信息用于事后追溯查询以及数据统计分析。

2.2.3 核心流程

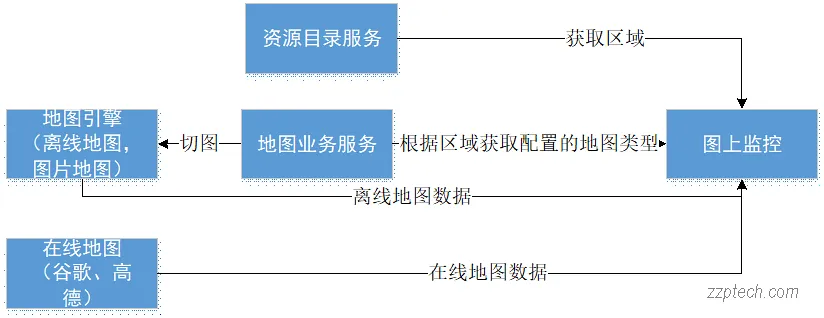

1）地图显示

图上监控需要先从资源目录服务获取区域，然后根据区域获取配置的地图类型，从地图引擎（离线地图）或在线地图获取地图数据。

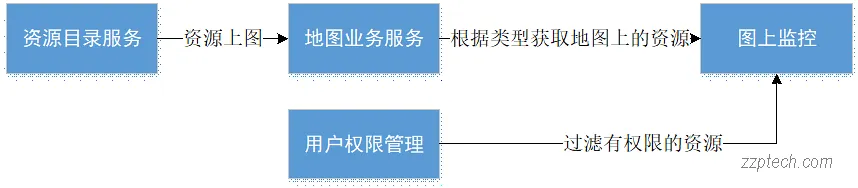

2）资源显示

图上监控需要先从地图业务服务根据类型获取地图上的资源；然后从用户权限管理中获取用户权限进行资源权限过滤，最后在页面上进行展示。

2.3 集中判图

2.3.1 远程集中判图

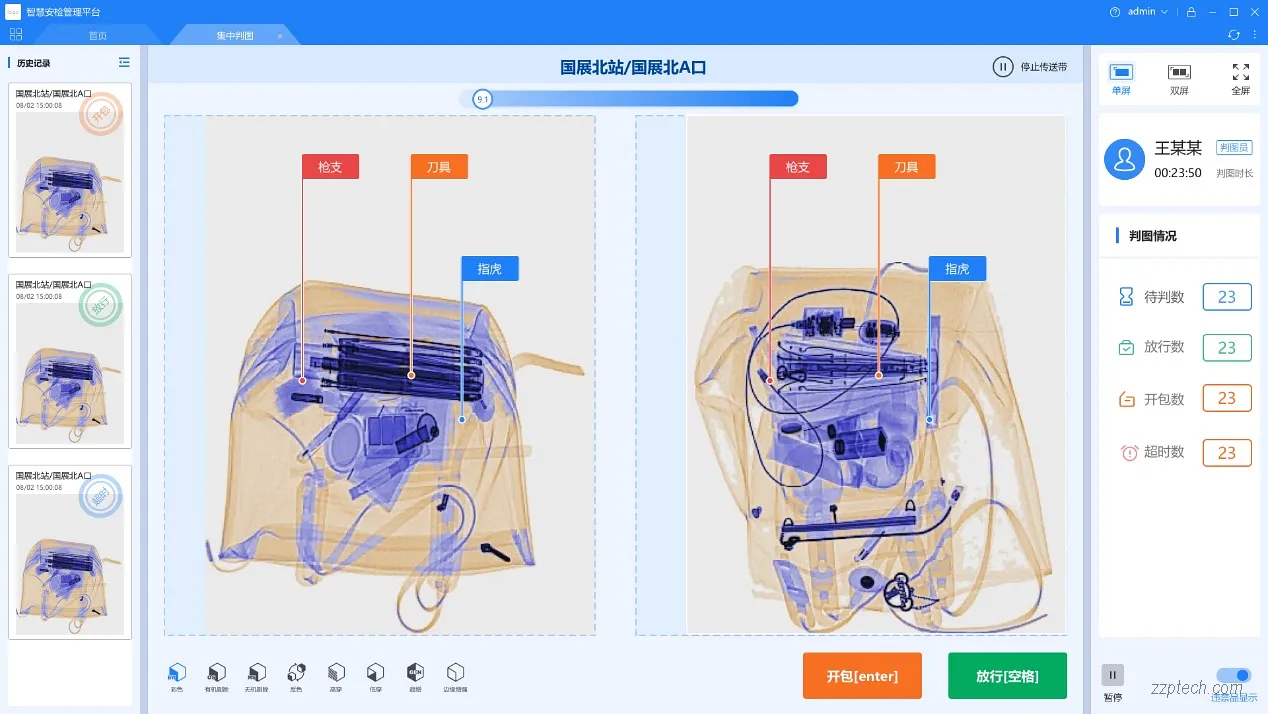

将判图员的工作地点从各个分散的安检现场转移到集中判图中心，安检机生成的 X 光图像通过网络发送到集中判图中心，由远程判图员进行判图。

安检机产生的 X 光图像，可以不受地理距离的限制，由部署在系统中任意位置的远程判图站进行判图，判图结论包括放行、开检和超时。X 光图像与判图站动态匹配，由系统根据一定的规则匹配给最适合的远程判图站进行判图，该规则遵循物理链路相对较少、判图员相对空闲的原则。安检机与判图站是多对多的关系，即同一个安检机所产生的 X 光图像，可以传输给任一判图站，同理，一个判图站，可以接收任一安检机图像。

图像传输时效性，通过将图像逐列传输的方式，达到一定程度上的实时性。即安检机每 200ms 扫描的一列图像传输到远端判图站，再进行拼接达到整副图的效果，整体时效性控制的 200ms 以内。

支持显示单/双视角 X 射线安全检查设备的包裹图像，并可切换显示主/侧视角包裹图像。
支持单双屏幕切换，可以同时打开操作两幅图像，提高处置效率。
支持通过设定时间进行 X 射线安全检查设备的自动换岗提醒和人工换岗。
支持手动打开或关闭 X 射线安全检查设备的智能判图标注框，并能全屏显示。
支持手动暂停或恢复 X 射线安全检查设备的智能判图功能。
支持远程对 X 射线安全检查设备的包裹图像进行开包或放行判定，能通过鼠标和快捷键两种方式操作。
支持判图倒计时，当未进行人工判图时，应能自动给出判图结论。当连续多次未进行人工判图时，应给出提示并由用户确认是否继续。
支持自动处置堆积的图像，当智能判图识别出高级违禁品时，平台应能将包裹自动标记为开包。

2.3.2 集中判图运维

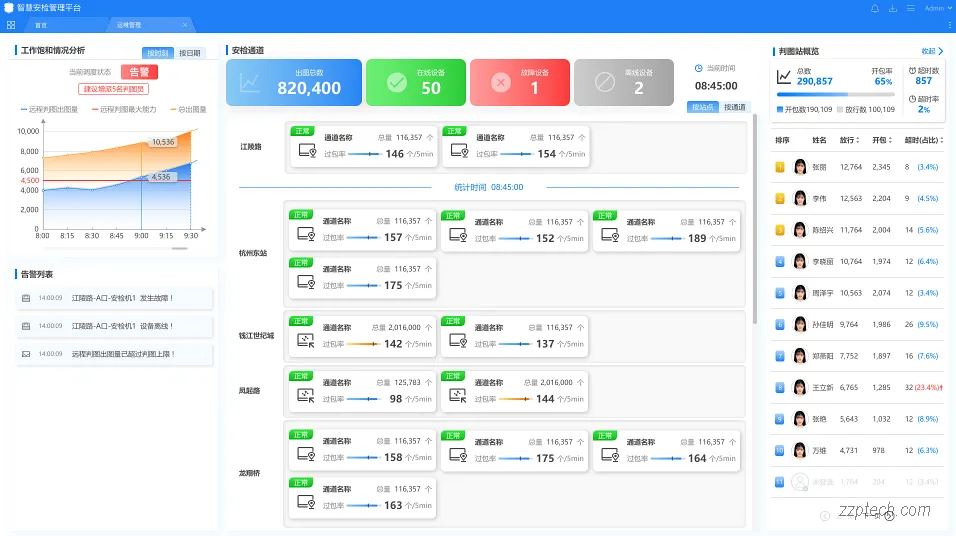

系统实时状态显示功能，系统管理员能够实时查看当前系统的运行状态数据，包括安检机在线、离线数量，以及安检机判图模式（远程/本地）；远程判图站的在不在岗状态、当前登录用户和判图数量、以及判图排行等；实时监控出图数和判图能力态势图，分析人员配比的合理性，为管理者提供调整依据；当发生设备离线、人员不在岗、以及人员配比不合理等情况时，系统会自动产生告警提醒。

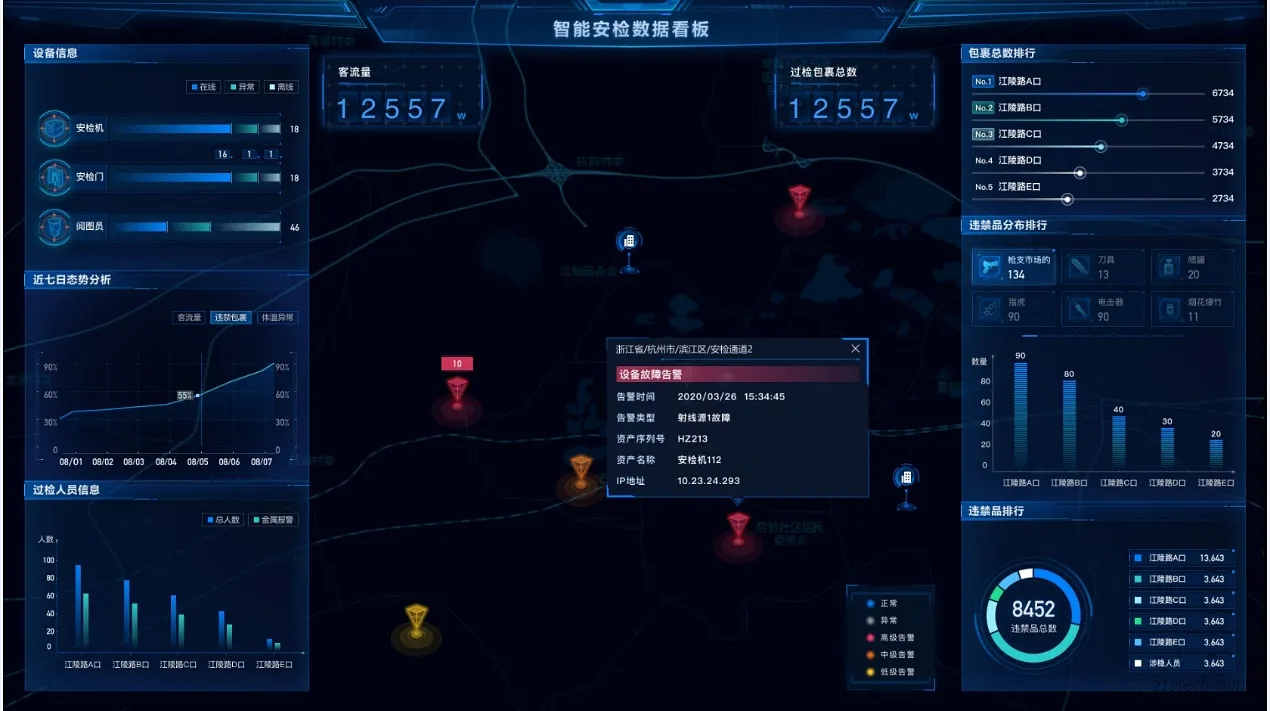

2.4 安检可视化

安检可视化，可反馈设备运行，整体安检情况，以折线图形式反馈指定周期内的态势分析（包裹、违禁品），有效辅助监管人员实时掌握安检态势。通过设备总数、安检机在线数和在线比例，帮助用户清晰地掌握管辖区域下的设备运行概况，违禁品检出情况，各点位过检概况，辅助业务决策。

支持设备总数，在线数的统计展示；
支持过检客流量，体温异常数，包裹总数，违禁品包裹数，各类违禁品数量的展示；
支持过检人数，携带违禁品和体温异常人数的统计；
支持客流和温度异常态势分析；
支持以柱形图形式展示各设备过检包裹数；
支持根据违禁品类型（只可选一种），以柱形图展示各设备查出该违禁品类型的数量；
支持饼状图展示各设备违禁品总数分布；
支持界面灵活配置，各功能模块可自定义摆放，可以配置是否显示；
支持离线地图展示。

2.5 历史查询

前端物联安检设备生成的所有物、人检数据均可通过历史查询模块进行存档和查询明细，通过受检包裹和过检客流两个页面进行分类查询。

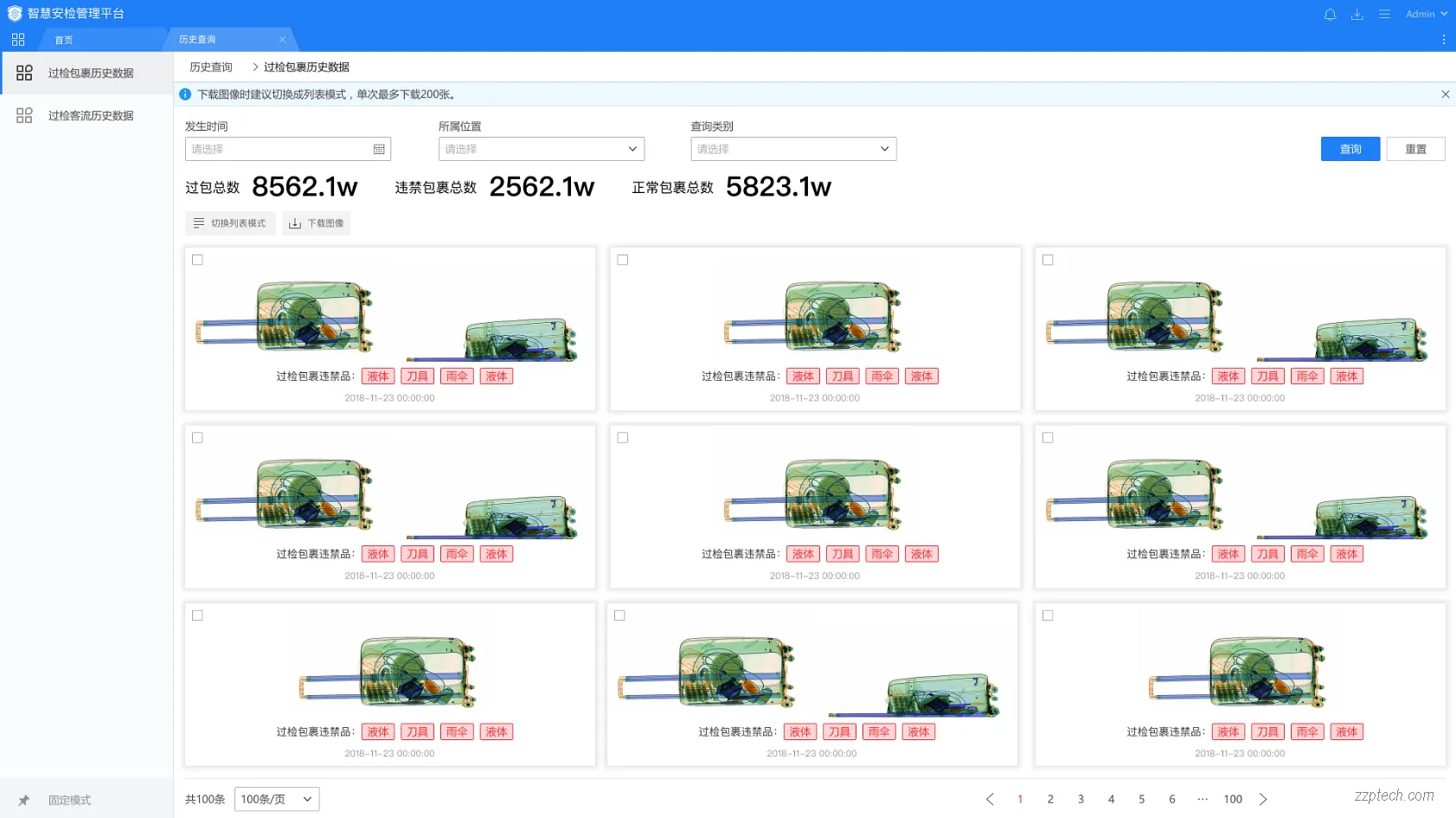

2.5.1 物检历史数据

支持以时间、所属位置、查询类别查找过检包裹历史事件记录与图像信息（支持双视角图片展示），并且自动统计出过包总数、违禁包裹总数、正常包裹总数，可选择列表或卡片模式呈现查询结果，勾选事件后可将包裹抓拍图像以压缩包的形式下载至本地取证存档。

选择某一条包裹过检事件，可以查看其详细信息，包括包裹图片、关联的工作人员信息、处置人员信息，支持双视角安检图像的切换以及智能识别标识的显示/不显示，也可通过回放录像快速查看包裹过检时的相关视频录像，能够全方位感知过检时的情况。

2.5.2 人检历史数据

支持以时间、所属位置、温度阈值查找过检客流事件记录与图像信息，并且自动统计抓拍人数、安检门金属警告、体温异常数，可选择列表或卡片模式呈现查询结果，勾选事件后可将包裹抓拍图像以压缩包的形式下载至本地取证存档。

选择某一条客流过检事件，可以查看其详细信息，包括过检人员抓拍图片、测温信息、人证信息等，也可通过回放录像快速查看人员对象过检时的相关视频录像，还原过检时的情况。

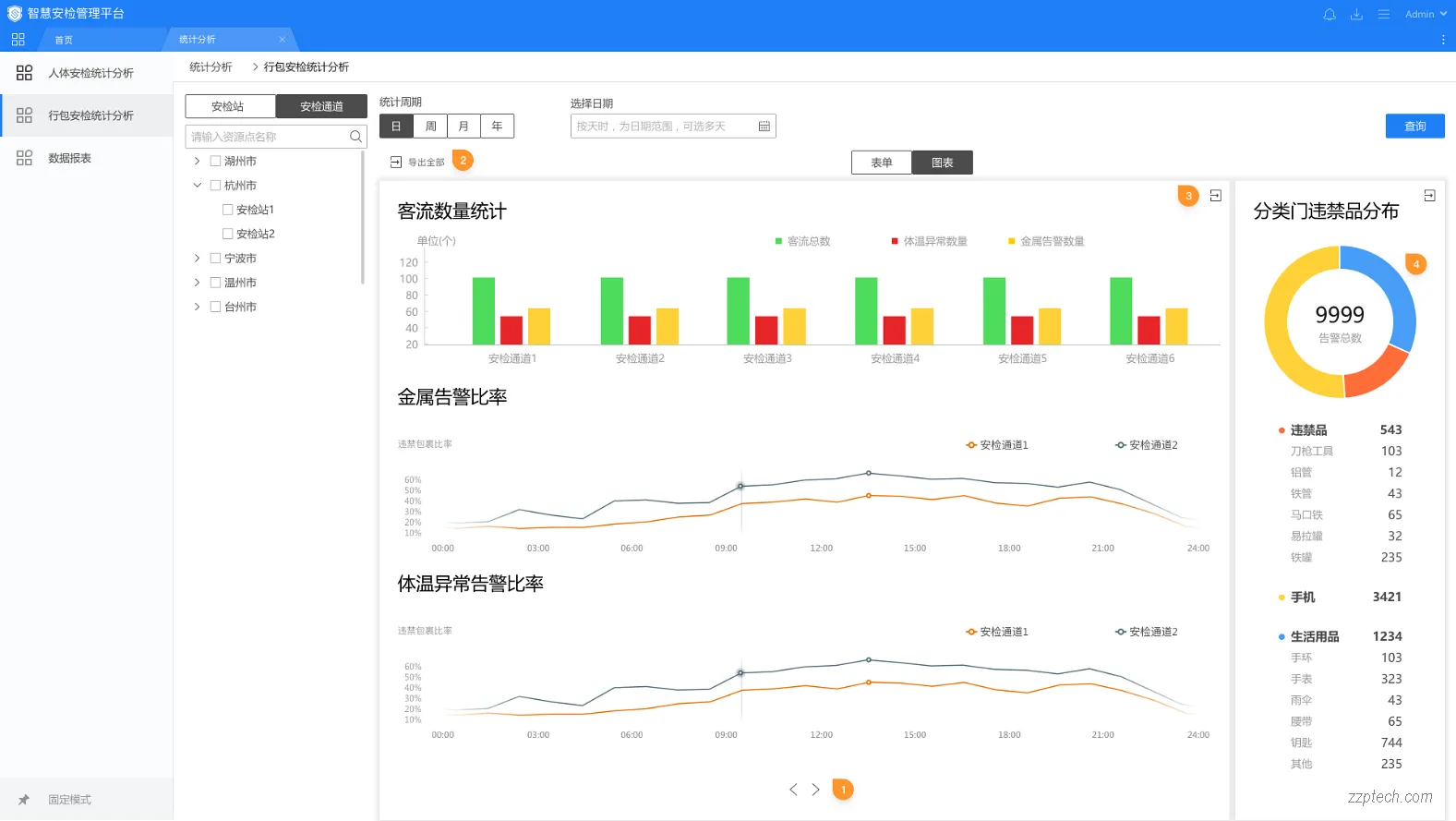

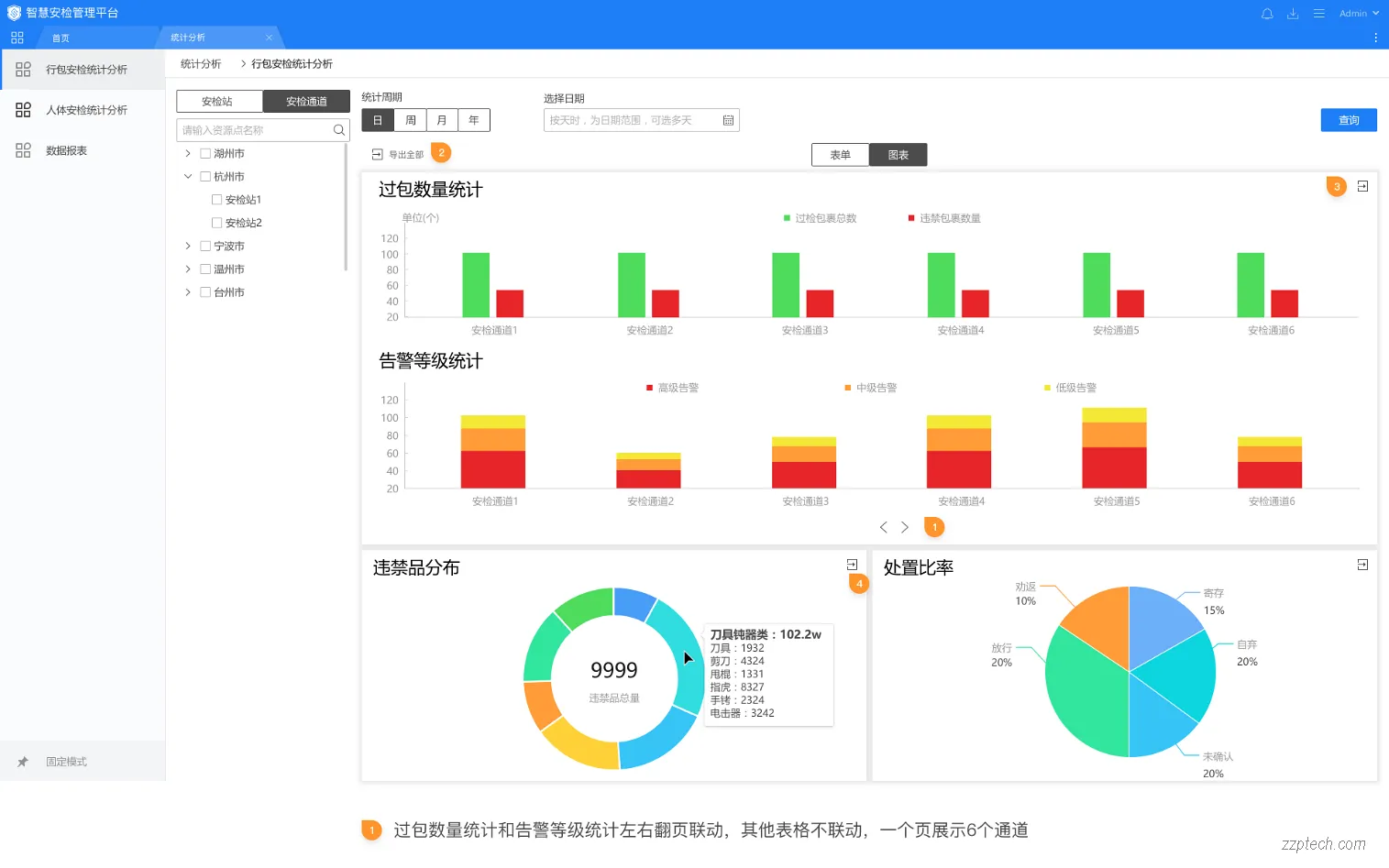

2.6 统计分析

统计分析模块可汇总指定时间段内的数据，支持表格、柱状图、折线图方式进行汇总，并可以通过表格或者统计图片两种方式进行导出。根据不同的场景和用户需求，可以实现定期汇总数据，形成报表，反馈阶段性的安检概况。该模块展示智能安检的可视化分析能力，为用户决策分析提供数据支撑。

支持按区域、安检站点、安检通道等维度进行过检包裹及各类违禁品数目、过检客流人数及金属告警、温度异常告警等信息的统计。
