学校周界张力电子围栏报警系统解决方案（园区张力围栏）

当前，随着时代的进步，越来越多的学校选择对外开放，实行开放式管理，但是学校周边环境却比较复杂，而学校的安全管理制度仅限于学校内部，学校外围以及周界相对比较薄弱。而校园伤人事件时有发生，为了确保学校的安全，全国各地相继提出了相关的安防政策，从而逐步使得安防产品在学校得到普及。而利用现有安防手段，强化校园周界报警和内部安全成为其中最切实可行的举措。

而针对于校园安防的特点，电子围栏成为目前最为主流、适用最广、效果最好的周界报警产品，对于中小学、幼儿园的周界安全防范系统来说非常重要。

在校园的周界防范应用中， 需要综合考虑几个问题：能够最大程度上保护校园师生的人身财产安全，对于想要入侵校园的不法分子产生能够足够的威慑力 ；考虑一些自制力不强的学生可能会攀爬学校的周界围墙，因此校园的周界防范系统不能直接或间接的造成人身伤害；同时，也应当与其他周界防范系统一样能够联动监控系统，实现综合报警功能。

因此，需要选择一套既有威慑力又不能对学校师生造成直接伤害，且能够联动其它安防子系统的周界防范系统。针对当前校园安全防范的现状分析，重庆众平科技有限公司本文之方案是一套适用于校园这种特殊场合的张力式智能电子围栏报警系统，大大满足其应用需求。

1. 周界张力电子围栏报警系统组成

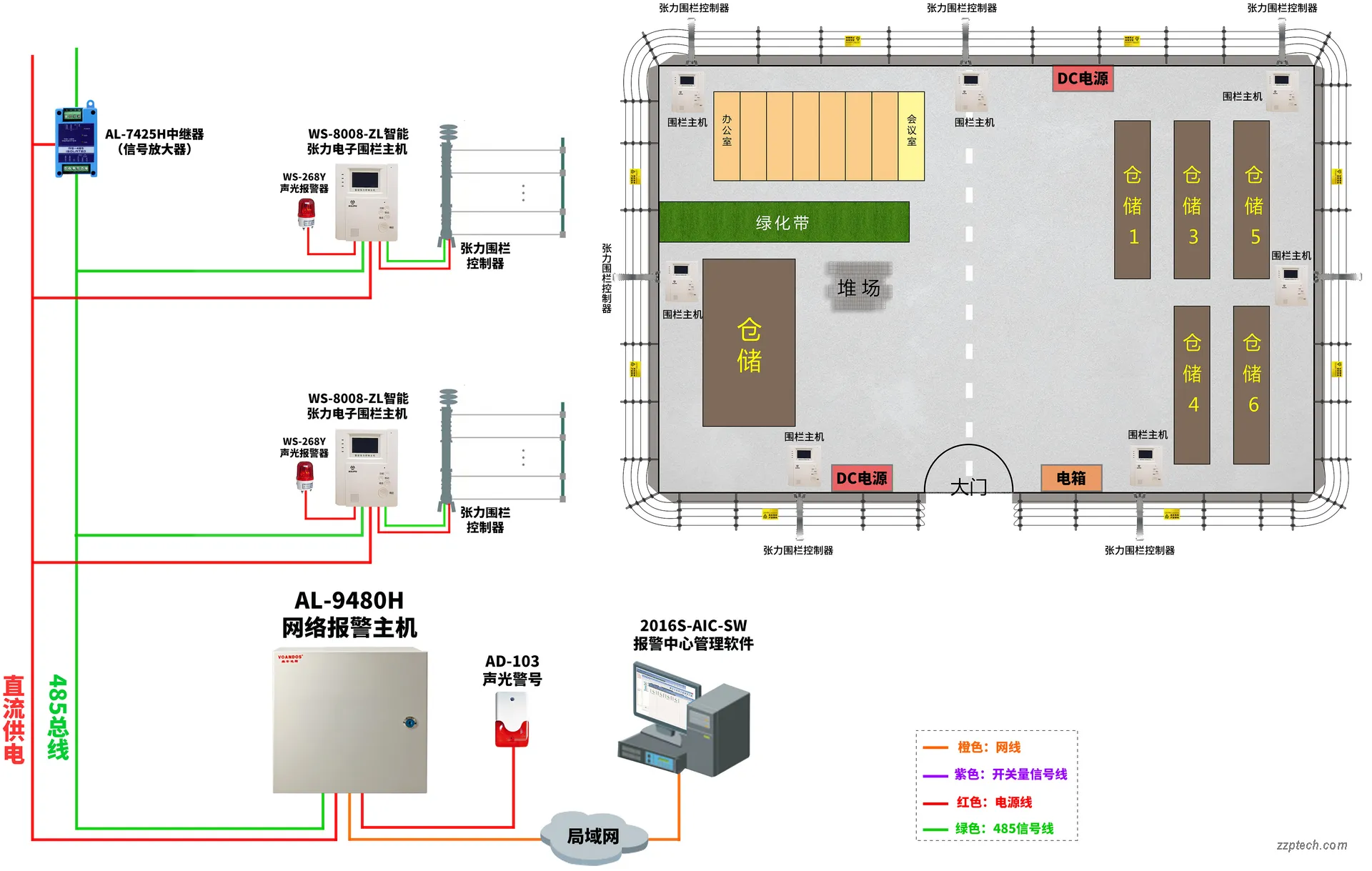

张力式智能电子围栏系统（以下简称张力围栏）主要由前端围栏配件、张围栏控制器（可加张力围栏主机）、通讯系统（485 总线系统）、中心控制系统等四大部分组成，其系统框图如下：

1.1 前端设备

由张力围栏控制杆、控制模块、4 线受力杆、4 线轴承杆、4 线中间支撑杆、不锈钢张力线、张力弹簧、紧固件、避雷器、供电电源等组成的有形周界。

1.2 张力围栏控制设备

由张力围栏控制器和张力围栏控制主机组成。前端张力围栏控制器带有标准的报警开关量信号接口，兼容广州艾礼富电子总线制、分线制报警主机，如果周界长度超过 300 米以上建议用广州艾礼富电子 485 总线报警主机，也可根据实际情况作灵活调整，对情况复杂的地段合理增加防区。

1.3 传输设备

张力围栏控制主机 485 端口直接通过信号线和主机 485 端口对接。常规总线制主机采用的信号传输为两芯线，前端控制杆供电（AC15V~24V/DC15V~32V）；为了施工的方便与降低成本通常采用 RVV4*1.0 护套线缆,具体根据传输距离来确定线缆线径。

1.4 中心控制设备

• 通讯主机 AL-9480H：安装在中央监控中心值班室。
• 中文液晶触摸屏键盘 AL-930H：安装在中央监控中心值班室。便于人员操作、显示求助信息。
• 声光警号 AD-103：安装在中央监控中心值班室，当有求助信息时，及时提醒值班人员注意。

2. 周界张力电子围栏报警系结构

张力式智能电子围栏系统是一种创新的周界防入侵报警设施，集成了障碍物防越、感知攀爬、拉压和剪断入侵行为的机电装置。该系统由张力围栏控制器（包括张力探测器和控制模块）、张力围栏控制主机、4/6 线终端受力杆、轴承杆、中间支撑杆、不锈钢张力线、张力弹簧及紧固件等组成。

与传统的安防探测器相比，张力式智能电子围栏采用全新的探测方式和信号处理方法，确保环境变化不会导致张力静态值、报警值或报警阈值的波动，解决了以往安防系统环境适应性差、易误报的问题。因此，本系统在各种恶劣天气条件下（如风霜、雨雪、浓雾、沙尘、高低温等）依然能稳定可靠地运行。

当系统探测到非法越墙或越栏行为时，报警信息会即时传送至报警管理中心，触发声光报警，并可联动其他设备（如声光警号、摄像机等）。该系统不仅具备防报功能，还通过增加围墙的高度和“有形”的电子屏障，增强了对入侵者的威慑力，提升了围墙的安全性，防止了外部入侵和内部逃逸。

此外，张力式智能电子围栏系统还具有较强的自我保护功能，如遇断路、短路或失电时，会自动发出报警信号。报警输出支持 RS485 或开关量信号，便于与其他报警系统联网，提升系统的兼容性。

该系统适用范围广泛，安装和调试简便，稳定可靠，使用寿命长，误报率低。其一次性投入即可长期使用，显著降低了运行成本，是现代周界防入侵的理想选择。

3. 周界张力电子围栏报警系优势

张力围栏其采用有形隔离+警示震慑双重防护，人员可触碰钢索及金属支架完全不带电，不会产生任何威胁生命安全隐患，且能有效抵抗来自太阳光、射频、照明强光等因素干扰，能够智能感应外界温度，有效抑制温漂，完全适应风霜雨雪雾等各种恶劣天气；而且外壳全密封防水、防尘、防虫设计，适用于室外安装；目前广泛应用于学校、变电站、别墅、厂矿企业围墙周界等领域。

张力围栏的技术特点与优势：

1. 高精度张力传感器：能够侦测到微小的张力变化，精度极高。
2. 创新智能侦测技术：自适应温度变化，自动追踪。
3. 环境自适应：可根据外界环境、气候等变化自动收紧钢索，调节警戒张力值。
4. 系统安全稳定：前端钢索不带电，一体化设计，安装便捷。
5. 多种报警监测：钢索拉紧、松弛、剪断、防拆、断电等均及时报警。
6. 兼具阻档和报警功能，报警时不仅能区分是哪一个防区的哪能一道钢绳， 并能判断区分出防区的攀爬报警、剪断报警还是松弛报警。
7. 外露的机械部分不带电，不会对人体产生直接或间接的伤害，用户使用更安全可靠，是一种绿色电子围栏。适用环境：学校、易燃易爆场所。

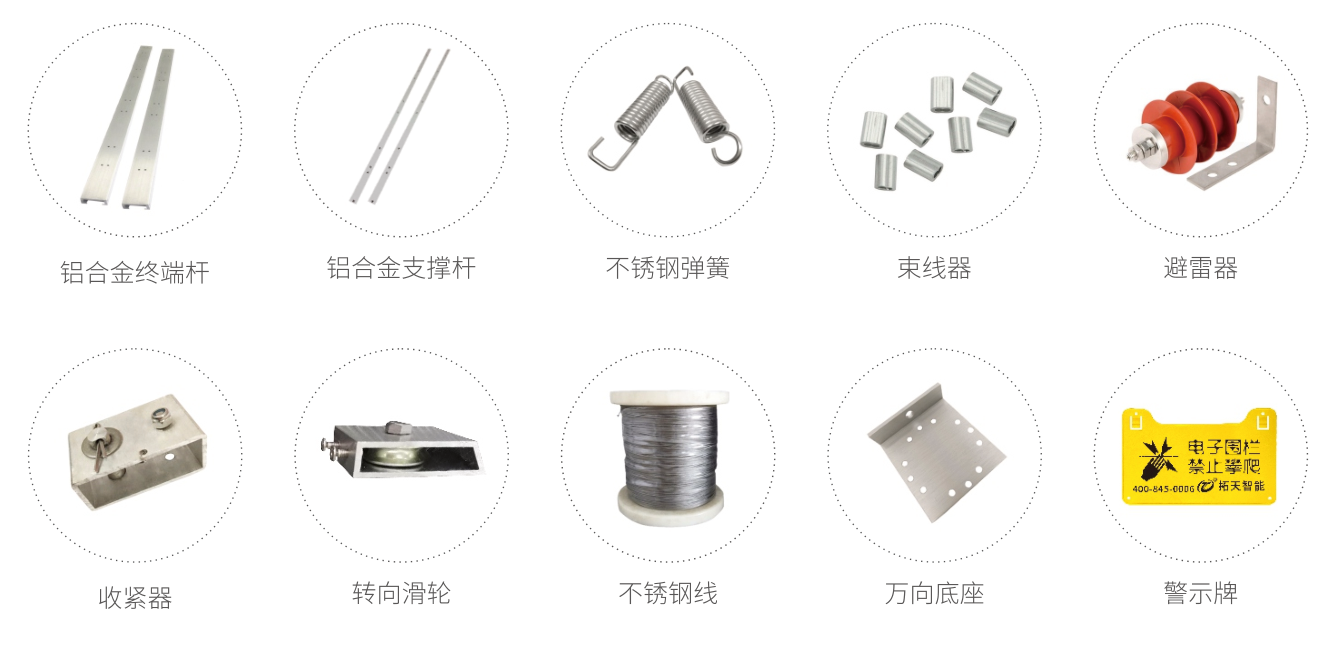

4. 周界张力电子围栏报警系主要设备

5. 周界张力电子围栏报警系部署

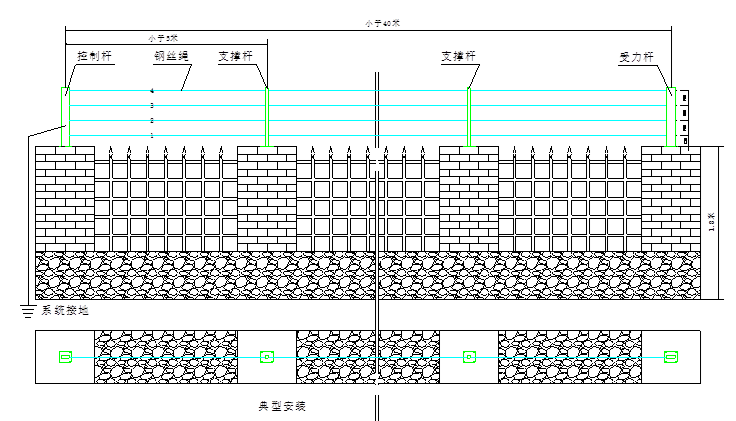

5.1 张力式电子围栏系统要求

1. 为提高报警的可靠性和有利于报警时准确定位，防区划分的距离应不大于 50m。
2. 每个防区中间每隔 3～5m 应安装一根支撑杆，在拐弯处应安装受力杆。所有控制杆、受力杆、支撑杆应固定安装，且牢固。
3. 采用附属式安装时，围栏的高度应不低于 750mm，其中最下一根不锈钢张力线与实体周界上端的水平间距应在 130mm～150mm，其他相邻二根的间距应为 200 mm±10 mm。
4. 采用落地式安装时，应对控制杆、受力杆、支撑杆均采取加固措施。围栏的高度应不低于 1800mm，其中 1500mm 以下的不锈钢张力线，相邻两根间距应为 150mm±10 mm，围栏高度 1500mm 以上的不锈钢张力线，相邻两根间距应为 200mm±10 mm。
5. 不锈钢张力线应由多股细钢丝组成，其直径不小于 1.2mm。不锈钢张力线及弹簧的材料应选用 SUS304 以上型号或其他等效材料。
6. 前端金属件都应具有防锈和耐腐蚀措施。控制杆、受力杆、支撑杆选用金属材料的，壁厚应不小于 3mm。受力杆的直径应不小于 30mm，支撑杆的直径应不小于 20mm。
7. 控制杆、受力杆、支撑杆的安装底座应采用可调式结构，可根据不同形式的安装环境灵活调整。
8. 控制杆的外壳应采取防雨、防潮等密封措施。
9. 控制杆都应具有独立的可靠接地装置，接地电阻应不大于 4Ω。
10. 不得以栏杆、水管或者电力、通信线路的立杆作为受力杆、支撑杆。
11. 本装置的前端部分应有良好的防雷接地措施。

5.2 张力式电子围栏系统供电

• 张力式电子围栏供电：采用机房集中供电形式供电。
• 中心机房供电：
  • 电源进线应按现行国家标准《建筑物防雷设计规范》采取防雷措施。
  • 系统配电采用频率 50Hz、电压 220ACV
  • 系统的供配电系统应考虑系统有扩散、升级等可能性，并应预留备用容量。
  • 稳态电压偏移范围±2%
  • 稳态频率偏移范围±0.2 Hz
  • 电压波形畸变率 3-5%
• 备电：
  • 当市电断电时，系统应自动切换到备用电源工作

6. 周界张力电子围栏报警系配置清单
