智能测控闸门是一个用于控制流量逬入支渠或管道的的垂直开度式闸门。它集成了闸门、驱动装置、控制系统、传感器、太阳能动力和通讯系统。系统自带流量测量单元,极大地保证了流量的精准计量。它可以为操作人员提供多种自动控制方式。
智能测控闸门是结合了测量、控制和通信技术的现代化水利设施,用于自动化控制水流量和水位。这种闸门通常集成了传感器、执行器、控制单元和通信接口,能够准确监测到水流、水位和闸门开度等参数,并根据预设的控制策略或实时数据自动调整闸门的开闭状态,以达到控制水位、调控流量或进行泄洪的目的。
智能测控闸门的核心优势在于自动化和智能化。传感器实时收集水文信息,控制单元分析数据并作出决策,执行器根据控制命令自动调节闸门位置。通过通信接口,闸门还可以远程监控和操作,并与上级监控系统或网络中的其它设备相连,形成一个智能化的水资源管理网络。
在实际应用中,智能测控闸门可以:
- 自动维持水库、河道、灌区的水位在设定范围内。
- 在洪水来临时自动开启,及时泄洪减轻下游压力。
- 收集并传输水文数据,用于科学研究和水资源管理决策。
- 适应环境变化,响应气候变化、降雨量和水需求的不断变动。
因此,智能测控闸门对于提高水资源的调度能力、保障水安全和促进水生态平衡都具有重要意义。
1 智能测控闸门系统的设计依据
- 《灌溉渠道系统量水规范》 GB/T 21303-2007
- 《节水灌溉设备现场验收规程》 SL 372-2006
- 《农田排水工程技术规范》 SLT 4-1999
- 《灌溉与排水工程技术管理规程》 SLT 246-1999
- 《灌溉与排水渠系建筑物设计规范》 SL 482-2011
- 《水工建筑物测流规范》 SL 20-1992
- 《水利水电工程机电设计技术规范》 SL 511-2011
以下标准供摘选:
- 《水闸设计规范》 SL265-2001
- 《水位观测标准》 GB/T50138-2010
- 《河流流量测验规范》 GB50179-93
- 《水闸工程管理设计规程》 SL170-96
- 《水闸技术管理规程》 SL75-2014
- 《工业电视监控系统工程设计规范》 GB50115-2009
- 《通信电源设备设计规范》 YD5040-2005
- 《工业自动化仪表工程施工及验收规范》 GB50093-2013
- 《接入网工程设计规范》 YD/T5097-2001
- 《水利水电工程通信设计技术规程》 DL/T5080-1997
- 《通信电源设备安装工程设计规范》 YDT5040-2005
- 《电气设备用图形符号》 GB/T5465.2
2 智能测控闸门系统构成
智能测控闸门系统构成,利用现有闸门设施进行改造或者新建闸门,采用现有闸门主体结构,更换手摇启闭机,采用电动/手动启闭机,结合太阳能供电、控制、通讯、视频/图片采集等模块进行本地、远程闸门控制和远程监控,是闸门联动控制和灌区信息化解决方案的基础。
支持太阳能供电,解决灌区大面积无交流电,只能用手动控制闸门情况支持无线、有线遥控,实现灌区渠道通信灵活组网方案。同时还支持无线图片、视频监控,解决渠道、闸门现场远程视频监控的问题支持多种控制模式,解决精确控水的问题。
提供控制接口,实现自动化控制闸门和测控一体化闸门的联动控制 所谓“自动化控制闸门”指传统闸门的自动化改造,将手摇控制改造为自动化、信息化远程控制闸门。因此,可实现远程可控、远程可检测,方便系统化管理……其余参数和组成见附件。

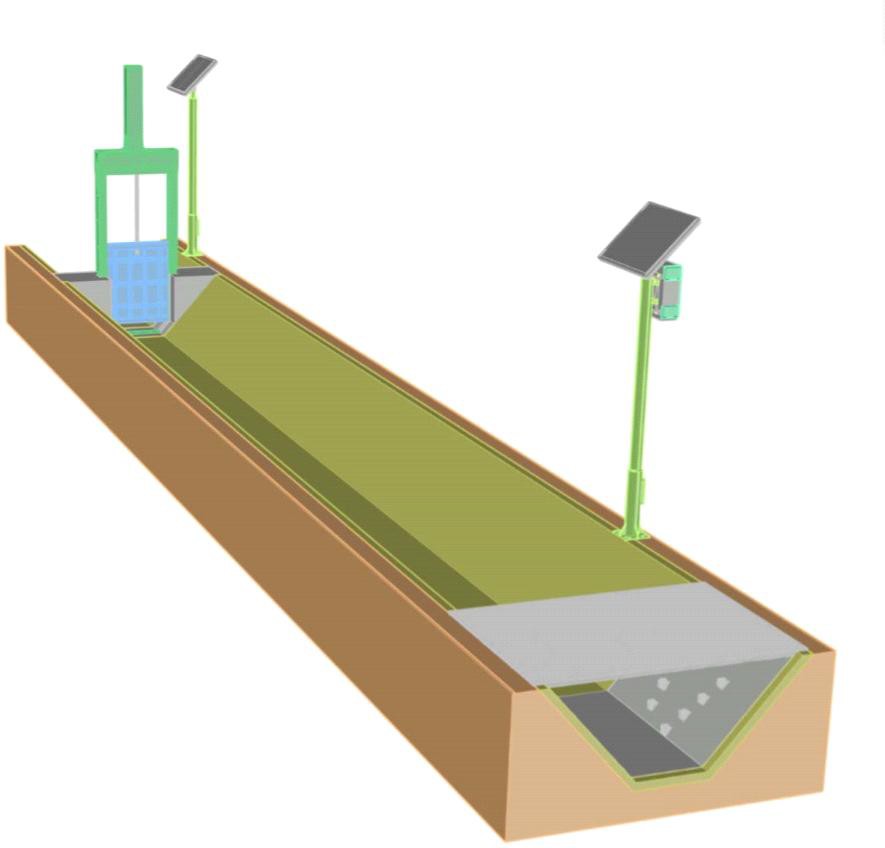

![灌区量测水设施项目中的智能测控闸门介绍(智慧农业)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
序号 | 设备名称 | 数量 | 备注 |
1 | 不锈钢闸门 | 1 | 按现场闸门大小制作 |
2 | 升降机 | 1 | |
3 | 电机减速箱 | 1 | |
4 | 直流电机 | 1 | |
5 | 电机控制器 | 1 | |
6 | UTZ 闸门综合控制器 | 1 | |
7 | RTU | 1 | |
8 | 太阳能立杆 | 2 | |
9 | 胶体电池 24V200AH | 2 | |
10 | 太阳能板 80W | 2 | |
11 | 充电执行器 | 1 | |
12 | 太阳能充电控制器 | 1 | |
13 | 时差法箱涵测量系统 | 1 | |
14 | 超声波液位计 | 1 | |
15 | 开度传感器 | 1 | |
16 | 限位传感器 | 2 | |
17 | 摄像头 | 1 | 触发拍照,定期拍照 |
18 | 软件云平台 | 1 | 数据分享功能 |
方案详细说明了如何改善农业灌溉用水的问题,提高水资源利用率,并对相关的技术规范进行了详细阐述。附件文档也包含了明渠流量监测系统、支渠流量监测、管道式流量监测系统等多个方面的设计原理、技术参数、安装指南等实操信息。此外,文档还提供了关于智能测控闸门的详细介绍……
一、编制依据及说明 4
1.1 编制说明 4
1.2 编制依据 4
二、项目概述 4
2.1 项目背景 4
2.2 需求分析 5
2.3 建设任务 5
2.4 建设内容 6
三、系统设计 1
3.1 设计原则 1
3.2 设计依据 2
3.3 总体架构 3
3.4 系统划分 5
四、站点设计 6
4.1 主干渠流量监测 6
4.1.1 轨道车自动流量监测系统 7
4.1.2 多普勒剖面流量(H-ADCP)监测系统 16
4.2 支渠流量监测 3
4.2.1 多声道时差法流量监测系统 3
4.2.2 管道式流量监测系统 10
4.2.3 雷达流量监测系统 28
4.2.4 多普勒流量监测系统 35
4.3 一体化闸门控制 42
4.3.1 系统介绍 42
4.3.2 编制规范及依据 42
4.3.3 智能测控闸门系统构成与技术参数 43
4.3.4 土建工作 46
4.3.5 安装效果示意图: 47
4.3.6 设备清单 48
4.4 水雨情监测系统 48
4.4.1 系统组成 48
4.4.2 技术参数 50
4.4.3 安装设计 54
4.5 视频监控 58
4.5.1 系统设计 58
4.5.2 技术参数 59
4.5.3 安装设计 62
五、 监测点供电、通讯、避雷建设设计 64
5.1 太阳能板的安装 64
5.2 通讯子系统 66
5.3 防雷配套设计 68
六、现场安装图片 70
6.1 明渠自动流量监测站 70
6.2 移动式明渠自动流量监测站 71
6.3 监控一体化闸门 72
6.4 管道式流量监测站 74
