机房新风制冷系统建设方案，冷量计算及设备选型

机房的新风制冷系统实际上一个容易忽略但是非常重要的机房子系统，若没在前期考虑充分，做好新风制冷系统的话，后期改扩建会非常麻烦，笔者本人就曾遇到过类似难题。

数据中心机房建设方案：机房制冷和新风系统https://www.zzptech.com/solutions/data-center-room-cooling-system/

1. 机房空调系统

根据规划布置高中部机房主要为微模块冷通道、机房大空间区域及配电室 3 部分供冷需求；初中部机房主要机房大空间区域供冷需求。两个数据机房均需建设一套新风系统，要求建设过程中符合相关安全要求。

要求数据机房空调系统能够实现主备功能，即主空调因特殊原因宕机后，备用空调能够自动接管工作，确保机房内温度正常设备能够正常运行，无需人工值守。同时，本项目系统所建设的主备空调，用户管理人员可以根据自己的需要，自行任意设置，设置简单，命令，易操作。

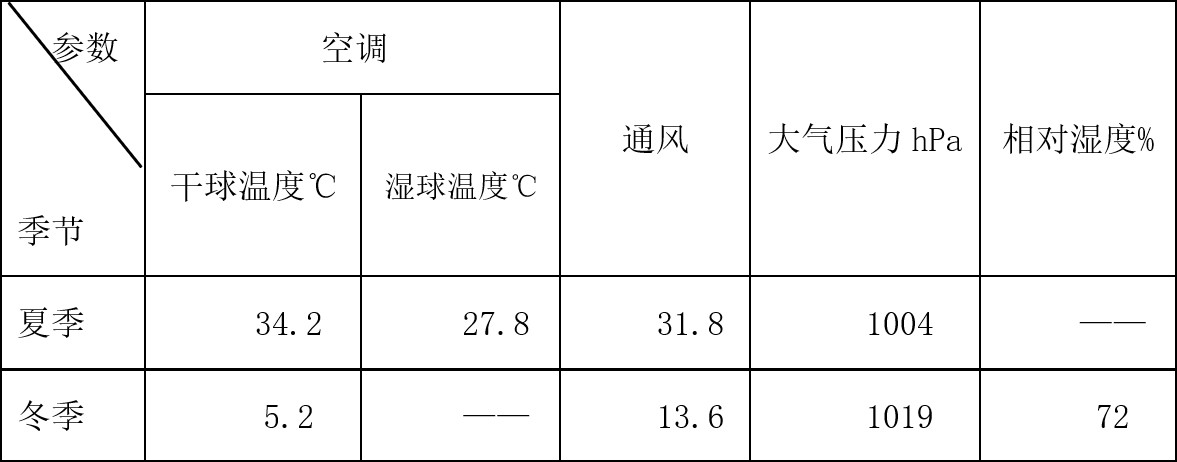

（1）室外设计参数

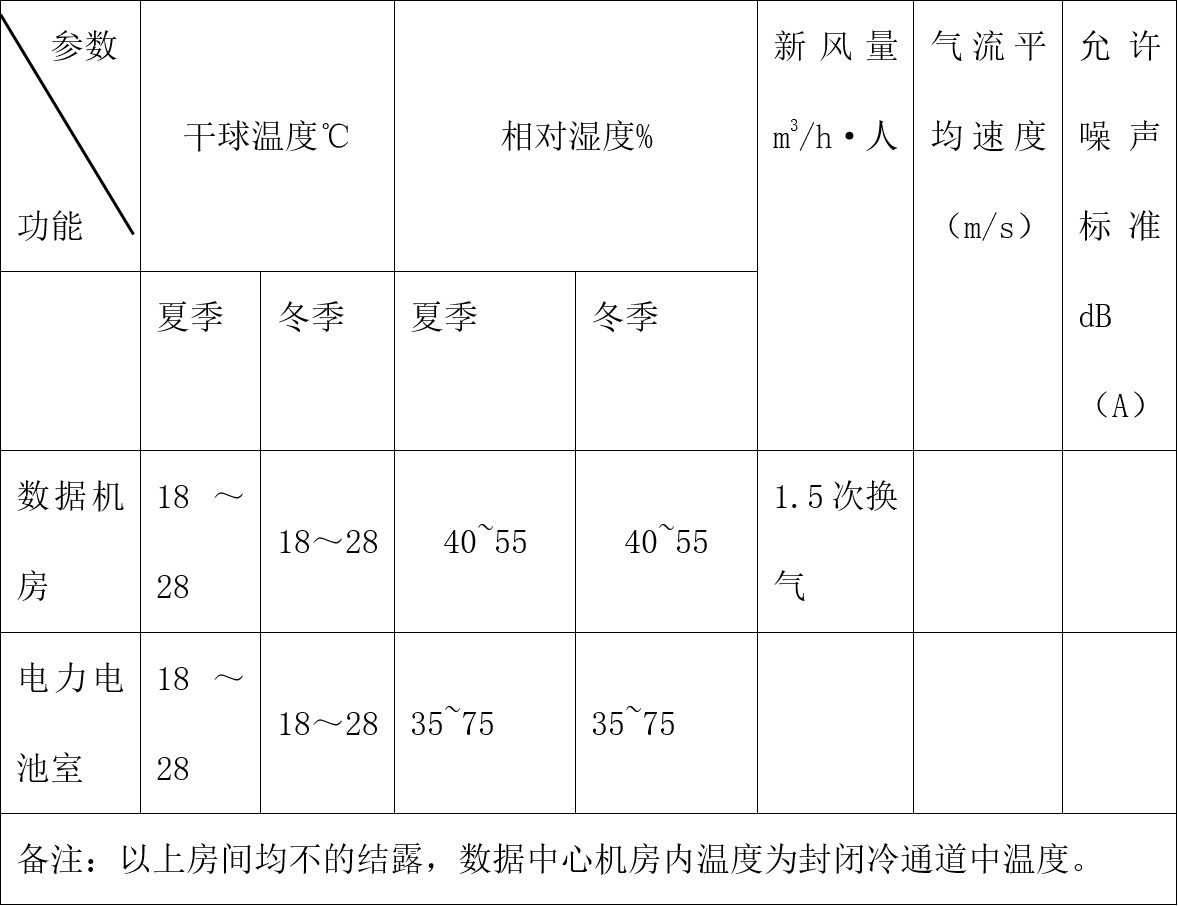

（2）室内设计参数

2. 机房冷负荷测算

机房散热用精密空调。精密空调分为水冷和风冷。空调制冷量是根据机房冷负荷来确定的。其空调制冷量计算如下，依据经验采用“功率及面积法”计算机房冷负荷：

Q_t=Q₁+Q₂

• 其中，Q_t总制冷量（KW）
• Q₁室内设备负荷（=设备功率×0.8）
• Q₂环境冷负荷（=0.12～0.18kW/m²×机房面积）

2.1 高中部机房

该项目的高中部机房分为主机房及配电室两个区域，其中机房面积约 102m²共两条 16 柜位冷通道，配电室面积约 28m²。

单条冷通道 Qt=总制冷量（KW）

• Q1=室内设备负荷（15×3×0.8=36 KW）
• Q2=环境热负荷（0.15KW/m2×5.8 m²=0.87 KW）
• Qt=36KW+0.87=36.87KW ×1.2 系数=44.3 KW

行间精密空调采用前送风后回风的工作模式，本项目提供风冷式行间空调，根据上述计算选择行间空调不低于 25KW 的精密空调 3 台，采用 2+1 的运营模式，两台空调制冷量共为 50KW 完全满足机房大空间的供冷需求。

• 机房房间级精密空调 Qt=总制冷量（KW）
• Q2=环境热负荷（0.15KW/m2×102 m²=15.3 KW）
• Qt=15.3KW+×1.2 系数=18.36 KW。

房间级精密空调采用前送风上回风的工作模式为机房空间供调温，根据上述计算采用 25KW 的精密空调 2 台，采用 1+1 的运营的供冷模式。单台制冷量不低于 25KW 的空调完全满足机房大空间的供冷需求。

配电室房间级精密空调 Qt=总制冷量（KW），冷通道 Qt=总制冷量（KW）

• Q1=室内设备负荷（10×0.8=36 KW）主要为 UPS 主机+电池
• Q2=环境热负荷（0.15KW/m2×5.8 m²=0.87 KW）
• Qt=10KW+0.87=10.87KW ×1.2 系数=13.1 KW

房间级精密空调采用前送风上回风的工作模式为机房空间供调温，根据上述计算采用 1 台 15KW 的精密空调为配电室供冷。

2.2 初中部机房

该项目的高中部机房面积约 65m²，建设最大部署 16 柜位，本期部署 8 柜位。

冷通道 Qt=总制冷量（KW）

• Q1=室内设备负荷（8×3×0.8=19.2 KW）
• Q2=环境热负荷（0.15KW/m2×5.8 m²=0.87 KW）
• Qt=19.2KW+0.87=20.07KW ×1.2 系数=24.08 KW

行间精密空调采用前送风后回风的工作模式，本项目提供风冷式行间空调，根据上述计算选择行间空调不低于 25KW 的精密空调 2 台，采用 1+1 的运营模式，两台空调制冷量共为 25KW 完全满足机房大空间的供冷需求。

3. 机房新风系统

3.1 规范要求

为保证机房的新风要求，机房内设独立新风系统，新风系统新风量根据电子计算机房设计规范要求选择：

1. 保证室内人员所需新风量
2. 保持室内正压所需新风量

根据规范要求机房内的空气含尘浓度，在静态条件下，每升空气可大于或等于 0.5μm 的尘粒数，应少于 18000 粒。清新的新风提高机房的洁净度，使机房保证正压，并提供新鲜空气，机房区与其它房间、走廊间的压差不应小于 5Pa，与室外静压差不应小于 10Pa。新风应满足两个指标：其一，是每人每小时 40 立方米；其二，是应占空调系统总风量的 5~10%

机房中，新风采用独立新风系统，室外新风由位于机房中，新风采用独立新风系统，室外新风由位于监控机房门顶的全热新风交换机引入，采新风口处设粗效过滤器，在出风口处设亚高效滤网。新风交换机处设负离子杀菌装置，新风经净化、热交换后经通风管道送入监控机房及网络机房。新风管分布安装在新建微模块机房，设新风散流器。秋冬季可利用室外低温空气对机房降温，分担机房空调负荷，降低空调能耗。在新风管总出风口处安装消防用 70℃防火阀。新风全热交换机配备相应控制箱，安装于监控机房，可向机房环境动力监控系统提供相应状态指示及启停控制接口。新风机采取降噪措施，风管采取保温措施，机房新风设置电动防火调节阀，可与消防联动关闭。

机房排风采用全热新风交换机及排气扇，排风扇配备 70℃电动防火阀，在本区域气体消防启动、并灭火、泄压完成后，由机房环境动力监控系统开启位于电动防火阀，启动排气扇进行排风。电动防火阀需具备 2 个开状态信号接口，采用 DC24V 驱动的电机，在气体温度达到 70℃时自动关闭。

3.2 设备选型和风量计算

按“每人所需新风量”和“房间新风换气次数”计算出新风量数值，取二者中较大值，作为设备选型依据。

高中部新风量计算方法

机房+配电房面积：S=机房+配电房 130（m2）净高 h=3（米），人员 n=20（人）； 每人所需新风量：[取每人所需新风量 q=40（m/h）]； 总新风量：Q1=n×q=20×40=800（m3/h）；

房间新风换气次数计算：[取房间新风换气次数盘 p =4（次/h）]，则新风量 Q2=p.s.h=4×130×3=1560（m3/h）；

由于 Q2＞Q1 故取 Q2 作为设备选项型的依据；

初中部新风量计算方法

机房面积：S=机房+配电房 65（m2）净高 h=3（米），人员 n=10（人）； 每人所需新风量：[取每人所需新风量 q=40（m/h）]； 总新风量：Q1=n×q=10×40=400（m3/h）；

房间新风换气次数计算：[取房间新风换气次数盘 p =4（次/h）]，则新风量 Q2=p.s.h=4×65×3=780（m3/h）； 由于 Q2＞Q1 故取 Q2 作为设备选项型的依据；

本项目给排水系统主要针对空调系统，机房室外机安装在机房外，室内机与室外机冷媒管道连接路由说明：冷媒管沿着防静电地板下敷设，冷媒管道沿着机房地面上的 U 型支架敷设至室外，分别和安装在室外的空调外机相连接，冷媒管做保温及穿 PVC 管保护。管道敷设完成后，做压力测试。
