在企业园区、学校、医院等项目上,消防管理人员通过消防系统,实时监测建筑消防设施的运行状况,在发现设施不能正常使用、电瓶车充电状态异常、消防通道占用等情况时,及时采取有效措施,消除消防安全隐患。
1. 消防综合管理系统方案设计

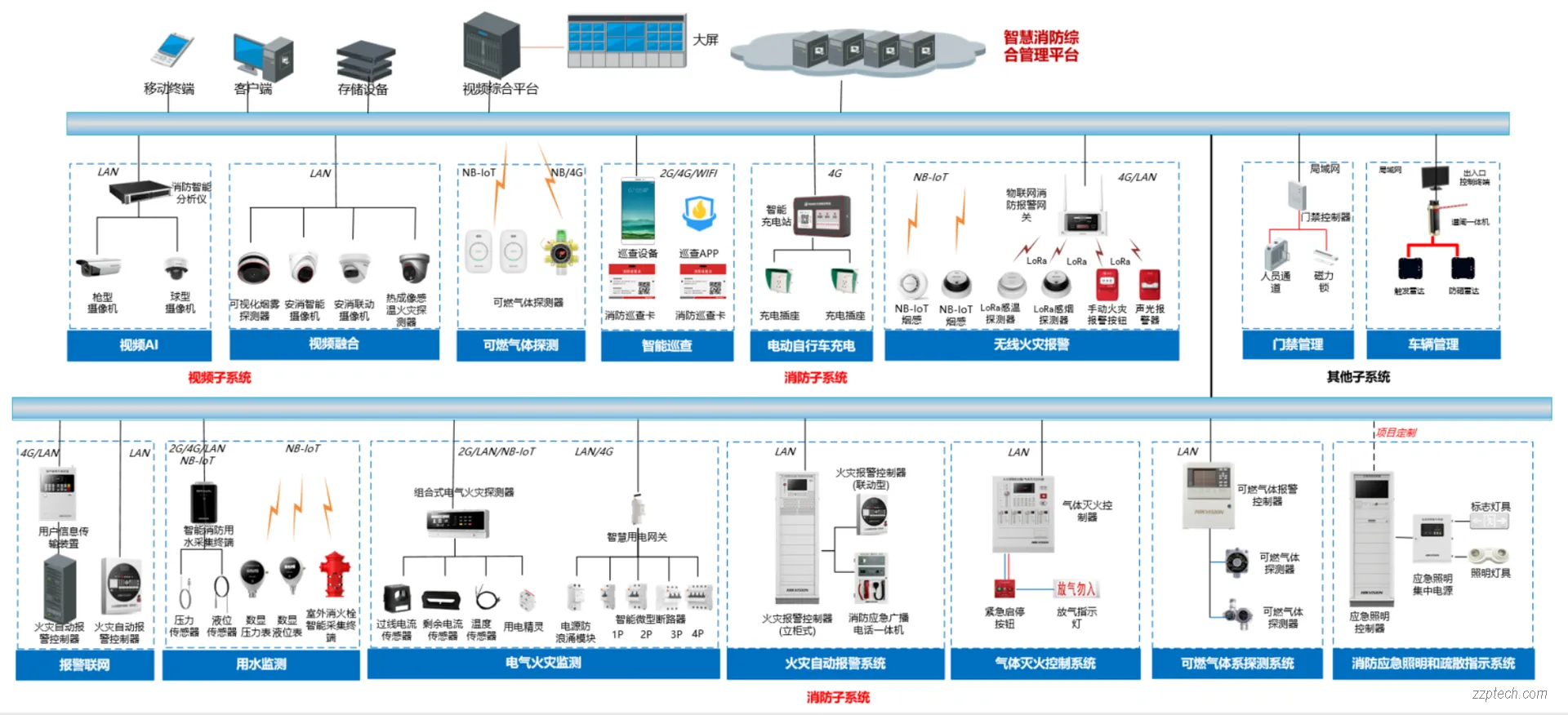

本方案中前端主要包括火灾报警系统、气体灭火控制系统、工业燃气系统以及智慧消防各大系统,可实现安消融合、视频联动;同时可接入监控系统、车辆管理系统、门禁管理系统等安防子系统,实现安消业务融合及一体化管理处置。
传输网络可以基于运营商网络、无线网络以及以太网传输,根据不同消防应用场景和网络环境,可选用不同的传输方式。
综合安防管理平台可以完成物联网报警数据接收、处置、展示、预警和风险评估等,同时可提供 B/S 客户端、手机 APP、大屏图墙显示等功能。
1.1 电气火灾远程监控
随着社会经济的飞速发展,社会电气化程度不断提高,用电负荷过大、电器老化、乱搭电路等原因导致电气火灾发生越来越频繁。根据公安部消防局的数据统计,电气引发的火灾数量居起火原因首位,2013 年电气火灾发生 11.6 万起,占比 29.7%;2014 年 10.2 万起,占比 27.4%;2015 年 10.5 万起,占比 30.1%;2016 年 9.4 万起,占比 30.4%。

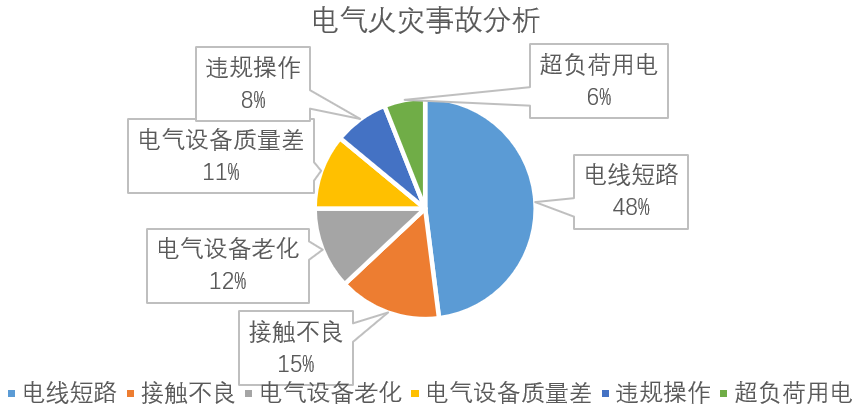

通过分析发现,由电器引起火灾的起火原因有多个方面,主要是电线短路、过负荷用电、接触不良、设备老化、电器设备质量不合格等几种原因导致。
建设电气火灾监控系统,利用电气火灾探测器、剩余电流互感器和温度传感器对各类电气系统的运行温度、配电箱温度、漏电流情况、配电箱温度等进行实时监测与管理,及时发现和处理各类电气火灾隐患,有效减少各类建筑电气短路、过流、过载等导致的火灾发生。
1.2 消防设施可视化巡查
现阶段,消防设施的巡查主要依赖于安保人员的人工巡查,不仅费时费力,有些各业态存在“应付”心态,造成玩忽职守、巡查不到位、漏检、补做记录等违规现象,给设备持续有效运行制造了障碍。同时,消防设施未能联网管理,设备状态发生损坏、设备位置被挪变、设备过了使用有效期、设备运行发生故障等信息不能及时反馈给管理员,也不能被有效记录留档,都是消防安全隐患。
通过对巡查设备配置 NFC 标签,利用可视化巡查 APP 应用与智能标签技术的有机结合,实现传统防火巡查计划的自动生成、巡查过程的实时监督、巡查记录的电子化和规范化。
1.3 消防场景 AI 监控
(1)消控室值守监控
《消防控制室值班管理规定》要求 7x24 小时有人值班,但现在许多物业管理方都达不到要求,也缺乏有效的手段实现全面的监督,无法真实了解现场的值班情况。有些甚至没有值班记录和巡查记录,为了应付检查,采取事后补做记录、形式上记录的自欺欺人、不负责任做法。通过视频监控,实现消防控制室远程视频查岗、在不在岗检测等功能。
(2)消防通道视频监控
建筑的消防安全通道作为生命通道,任何入驻企业、个人不得占用、堵塞、封闭疏散通道、安全出口,但在实际情况中许多人都没有意识该问题,经常出现占用堵塞情况。在消防通道安装智能识别监控系统,实现通道内物品堵塞智能识别,一旦出现堵塞情况,自动产生报警信号上传到中心平台,确保消防通道、安全出口、防火门正常工作。
2. 消防综合管理系统安装部署
2.1 电气火灾远程监控

电气火灾远程监控系统主要由前端探测器、电气火灾监控设备和传输装置组成。
- 前端探测器包括剩余电流传感器、温度探测器、电气火灾探测器,对各类电气系统的运行温度,漏电流情况等进行实时监测。
- 传输装置根据使用场景不同可采用不同方式进行联网:小场所可通过数据传输单元(DTU)将组合式电气火灾探测器数据进行联网回传至物联网管理平台;重点各业态等大型场所通过电气火灾监控设备对前端传感器进行汇聚管理,通过用户信息传输装置对接电气火灾监控设备,实现设备、数据和告警信号的联网。
部署位置 | 设备/传感器 | 部署原则 |
配电箱 | 剩余电流式传感器、温度传感器 | 配电箱部署 1 路剩余电流式传感器,检测回路的 A 相 B 相 C 相及中性线 N 配电箱 A 相、B 相、C 相各配置 1 路温度传感器 配电箱部署 3 路剩余电流式传感器,分别检测回路的 A 相 B 相 C 相 配电箱配置 1 路温度传感器,检测配电箱温度 |
分配电箱 | 剩余电流式传感器、温度传感器 | 配电箱部署 1 路剩余电流式传感器,检测回路的 L 相及中性线 N 配电箱配置 1 路温度传感器,检测配电箱温度或者线缆温度 |
2.2 消防设施可视化巡查
消防设施可视化巡查系统主要由 NFC 标签、巡查单兵、巡查 APP、以及管理平台组成。通过在消防设施上增加 NFC 标签,管理平台制定巡查计划和路线通过 APP 下发至巡查单兵,巡查人员按照巡查计划和时间开展巡查,通过巡查单兵对 NFC 标签进行识别,实现巡查过程的实时监督、巡查记录的电子化和规范化。
部署位置 | 设备/传感器 | 部署原则 |
消防设施安置处 | NFC 标签 | 消防设施安置处部署 NFC 标签 |
消防控制室 | 巡查单兵 | 按巡检工作人员数量、并发计划数量配置 |
2.3 消防场景 AI 监控

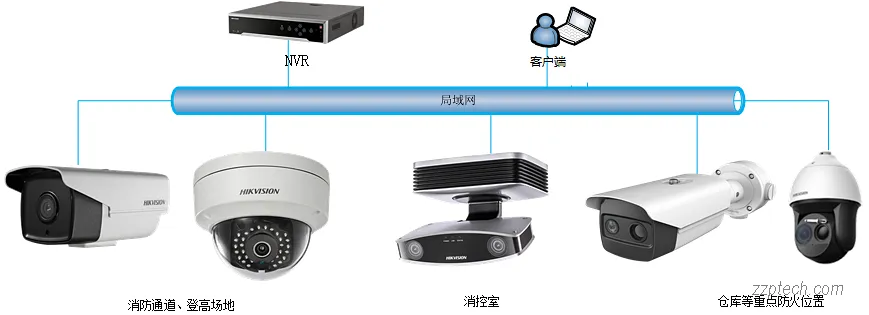

视频应用前端系统主要由摄像机(通用摄像机、AI 双目摄像机、热成像摄像机)、NVR 组成,实现对消防通道、消控室、仓库等重点防火位置的智能可视化监管。
消防通道、登高场地监控:采用通用摄像机对消防通道、登高场地进行实时监控,通过视频巡逻等方式对消防通道堵塞、登高场地违规占用等行为进行有效监管,通过智能分析算法分析占用行为,并推送告警信息。
消控室值守监控:采用 AI 双目摄像机对消控室值班人员的在不在岗情况进行实时检测,当区域内目标数不满足“在岗人数”并持续时间达到“不在岗时间”阈值,则发出报警,弹出报警窗口(包含岗位无人时的抓拍,及无人前后视频录像)。人员不在岗智能算法安装于摄像机内,无需后端服务器设备。
部署位置 | 设备/传感器 | 部署原则 |
消防控制室 | 智能摄像机 | 每个消控室配置 1 台智能摄像机 |
消防通道、登高场地 | 智能摄像机 | 消防通道、登高场地部署智能摄像机 |
3. 消防综合管理系统功能简介
3.1 实时报警
平台实时对联网单位的火灾报警控制器的报警信息、设备状态信息进行监测管理。
- 报警信息:当前端烟雾探测器、感温探测器、手动报警按钮等发出报警时,平台可以通过平面图、报警列表等形式实时显示报警信息,并提供图标闪烁、报警声音提示;
- 设备状态:当前端传感器、设备发生故障时,平台提供列表故障提醒。故障提醒包含故障名称、所属系统、所属单位、位置、故障时间、处理状态、处理结果及处理时间等;
3.2 报警视频联动
平台支持消防传感器、设备在平面图上的标注及显示。平台接收报警信息后,报警点位闪烁,并支持报警联动视频(用户可自行配置),查看联动的视频、图片、平面图,快速、直观了解火警位置的现场情况。
支持设备消音操作及未处理报警展示。
3.3 报警信息推送
平台支持报警信息 WEB 和 APP 推送,及时将报警信息的具体情况(报警时间、报警类型等)推送给指定的消防安全责任人,便于第一时间查看、处理,提高消防报警处理的效率。
