行车监控系统并不是个高级玩意儿,你可以简单的理解为车内车外行车记录仪,只不过是要根据各种车型如公交车、押运车、校车来制定不同的方案及产品规格。本篇文章介绍 HIK 行车监控系统的架构和基本功能,和附件内容顺序有所调整。

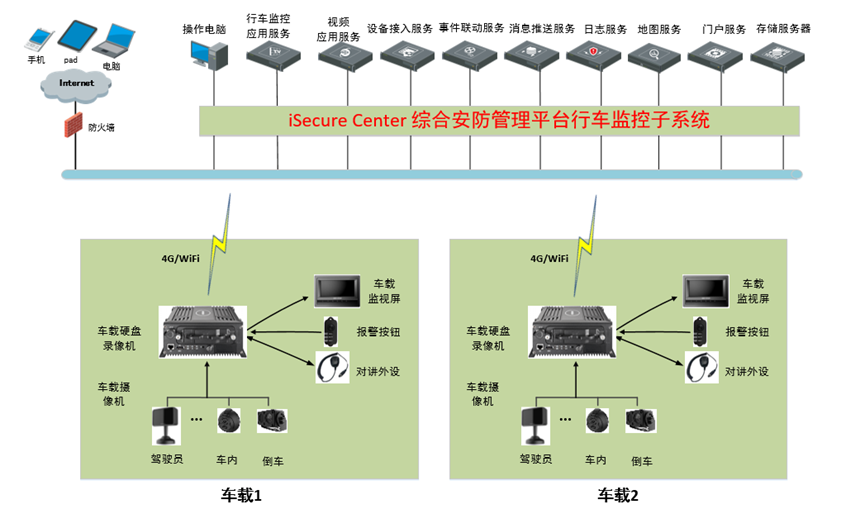

1 行车监控系统架构
2 行车监控系统组成部分
2.1 行车监控系统前端部分
车载前端是系统的信息节点,车内安装摄像机(车内)、摄像机(外内)、摄像机(驾驶员)、拾音器、紧急报警按钮、车载信息显示屏和车载主机等设备,作为视频图像、音频数据、紧急报警信息、位置等信息的采集设备,采集后的信息经过车载主机处理之后,由车载主机自带的无线通信模块,通过 4G 网络传输给中心平台。
2.2 行车监控系统网络传输
传输网络主要是借用移动、电信、联通等运营商的 4G 网络,通过无线传输的方式,将前端设备采集的信息汇聚到运营商的中继服务器上,然后再传输到用户的管理平台中。
传输网络包含无线移动通信传输链路和固网专线传输链路两部分,通信基站接收到来自车载主机的数据信息之后,经网关送入固网专线,供监控中心使用。
车辆行驶过程中的报警事件、定位信息、视频等,通过 4G 网络传输到中心平台;车辆停靠在停车场时,在无线局域网中时,通过 WiFi 网络将车载主机中的视频信息传输到中心平台,进行统一存储。
2.3 行车监控系统后端管理
后端平台主要是指综合安防管理平台(iSecure Center)的行车监控系统,实现对前端设备的统一管理、视频调用以及平台端的一系列功能,是执行日常监控、车辆调度和应急指挥的应用载体
2.4 行车监控系统监控大屏
监控大屏系统是整个车载视频监控的展示部分,实现电子地图显示车辆实时定位,调看的监控资源大屏显示。对视频图像资源进行统一汇聚,并实现统一管理和调度。其中,存储设备实现视频资源的存储;视频综合平台完成视频解码上墙和图像的拼接控制,并通过网络键盘进行视频切换和控制,通过高清大屏对高清视频进行精彩展现。
3 行车监控系统功能
3.1 车辆布控
1)行车电子围栏
- 用户可以通过电子围栏功能,在地图上选定一个区域,可以圈选、框选或者自由划线,实现对车辆的布控管理,比如不允许车辆出某范围或者进某范围或者在某范围内不允许超速、长时间停留等。
- 用户可以对选定的电子围栏区域,设置布控对象,布控对象可以选择单个或多个或全部的车载主机,管理上更灵活。
- 用户可以自定义设置布控规则,包括超速设置、出围栏设置、入围栏设置和长时间停留设置。
- 用户设置布控规则时,设定布防计划,布防计划支持全天候布防、工作日布防和周末布防,管控规则生效的时间更加灵活。
2)行车驾驶路线
- 对于一些关注车辆行驶路线的用户,可以通过路线规划功能,在地图上选定一条线路,实现不按线路行驶告警。
- 对选定的行驶路线,设置布控对象,布控对象可以选择单个或多个或全部的车主主机,管理上更灵活;
- 用户可以自定义设置布控规则,包括超速设置和偏离路线设置;
- 用户设置布控规则时,设定布防计划,布防计划支持全天候布防、工作日布防和周末布防,管控规则生效的时间更加灵活。
3.2 车辆定位
1)实时定位

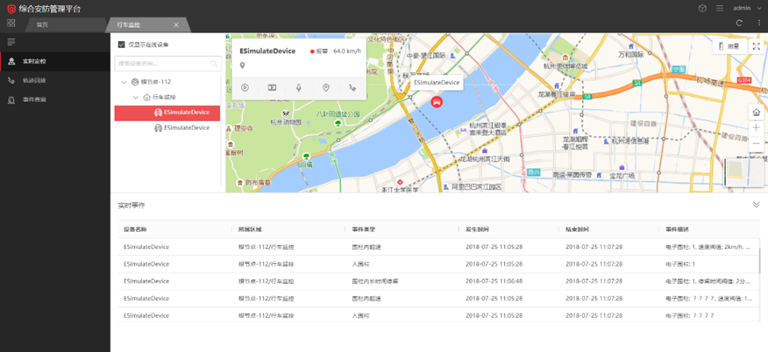

用户可以查看车载设备的在线状态,展示车辆的实时位置,可以查看定位点的地理位置信息,在地图上显示,一目了然。当地图上车辆较多时,显示某个区域的车辆数目(地图汇聚显示),可以通过放大显示具体车辆信息。
2)车辆跟踪,用户可以按照车辆编号查询车辆的实时位置,并在地图中心显示。
3)车辆状态
用户可以在电子地图上直观地看到车辆的状态,车辆行驶的状态包括正常、离线和报警三种状态,分类展示。
4)轨迹回放
用户对车辆历史行驶路线进行轨迹回放时,回放速度可分为低速、中速和高速,回放最大跨度为 24 小时,轨迹回放时显示车速信息,并在界面上展示车速曲线图。轨迹回放规则也可配置,包含是否居中回放,回放时间段标记(时间段间隔 10 分钟、30 分钟、1 小时可配置)。
3.3 行车视频监控
1)车载监控实时预览
- 车载视频支持实时预览,并根据车载视频路数自适应展示监控窗格数量,查看实时视频时,可以进行紧急录像、即时回放、电子防范抓图等视频操作。
- 查看视频时,可以选择 1*1、2*2、2*3、3*3、4*4 等多种规格画面的组合显示方式,满足监控查看的需求。
- 监控画面可以选择自适应、图像原始比例、4:3、16:9、中屏、全屏等显示模式,适应不同的显示屏幕。 播放视频时,能够同步播放音频,视音频结合,对前端情况了解更详细。对于车辆可能出现侧翻等情况,造成画面倒转,可以通过画面旋转 90 度操作来调整。
2)车载监控录像回放
- 用户可以在中心端对前端、中心存储、报警备份的录像进行回放,无需逐个操作单台设备。
- 录像回放时,可以通过正放、倒放、快进、慢放、单帧播放、拖动进度条等方式,对录像资源进行快速查找。
- 对于关注的录像资源,可以对录像进行剪辑、抓图、整段下载、按时间段下载。
- 录像回放时可以联动地图查看运动轨迹,精准把控车辆的历史运行动态,为事故取证提供充分证据链。
3)车载监控语音对讲,中心端需要通知车辆时,可以与前端开启对讲,可以对单个设备启动对讲功能,进行一对一对讲。
4)车载广播。中心端需要通知部分或者所有车辆时,可以与前端开启广播,可以对多个设备启动广播功能,进行一对多广播。
3.4 驾驶员行为分析

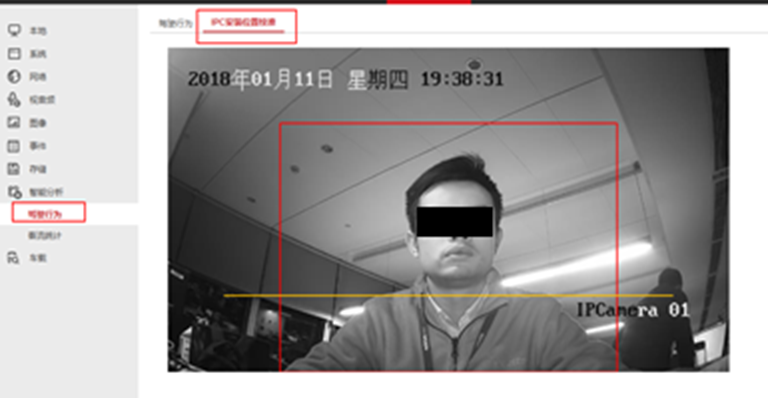

对驾驶员是否疲劳驾驶(频繁闭眼)、是否打电话、是否抽烟、是否目视前方、是否系安全带的行为进行检测,出现疲劳驾驶、打电话、抽烟、不目视前方、未系安全带等事件时,进行报警,并将报警事件上传平台,实现在中心端报警和记录,对驾驶员进行提醒和事后考核,保障行车安全。
3.5 行车监控事件查询
用户可按照时间、事件源(车载设备)、事件类型查询和导出历史报警事件。实时报警事件接收和查看同样支持,包括车辆管控事件、紧急报警事件、驾驶员行为事件。
布控事件内容关联了电子围栏和路线的信息,即:布控事件中加入了围栏、线路的 ID,在事件描述中有关联围栏、线路的名称。
另外还能查看某条事件对应的行车录像和车辆轨迹。对于报警录像的快速定位,直接查看报警前 1/3/5 分钟录像。
