雷达流量监测系统是一种应用雷达技术进行流量测量的系统,主要用于监测开放水道或河流中的水流量。这种系统通常包括雷达传感器、数据处理单元和显示或记录设备。雷达传感器安装在水面上方的固定位置,向水面发射微波信号,然后接收反射回来的信号。通过分析发射信号与反射信号之间的差异,比如多普勒频移,系统可以计算水面移动的速度,进而根据水面流速和水体断面积估算出流量。
这种系统的优点在于不需要与水体直接接触,因而在安装和维护方面相对简便,对流体的干扰也较小。雷达流量监测系统能够提供准确的流量监测数据,对于洪水预警、水资源管理、水力发电和环境监测等领域都有重要的应用价值。通过实时监测水体流量的变化,相关管理部门可以及时采取措施,有效应对自然灾害和优化水资源利用。
1 雷达流量监测系统组成
渠道雷达流量监测系统拟一体化雷达流量监测站。该监测站对明渠流量、水位、流速自动监测,具有流速、水位、流量数据智能采集,长期固态存储和远距离传输功能。监测数据可通过 4G/光纤等通信方式传输到监测预警平台。
仪器主要结构、功能及工作原理如下:
![雷达流量监测系统详细介绍(智慧水利雷达流量计)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
1、仪器结构

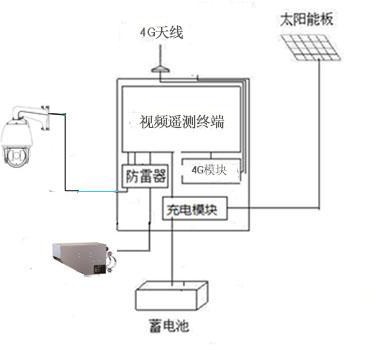

一体化雷达流量监测站由遥测终端机、雷达流量计及一体化安装支架组成,提供多种电源管理模式,可实现低功耗工作模式下的双向通信,并具有出色的防雷特性。
2、主要功能
具有大容量 FLASH 存储,数据可以存储 5 年以上。具有 4G/光纤,支持多中心工作模式,遥测站可向多达 4 个中心站发送数据,每个中心可拥有二种通信信道且互为备份。
支持自报、自报—确认、应答三种数据通信方式,三种通信方式可混合组网。支持掉电、休眠、永久在线三种电源管理模式。支持远程唤醒,响应中心命令。在监测站休眠状态下,中心可以随时唤醒终端机进行数据采集、读取任意时段自记数据或修改监测站配置信息等工作。
![雷达流量监测系统详细介绍(智慧水利雷达流量计)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
3、工作原理
雷达流量计是一种采用微波技术的水位流速探测仪器,结合了成熟的雷达水位计和雷达流速仪的测量技术,主要应用于江河、水库闸口、地下水道管网、灌溉渠道等水位流速测量。该产品可有效地监控水位流速流量变化状态,为监测单位提供准确的水位流速信息。
2 雷达流量监测系统参数
雷达流量监测系统参数和部署辅材,见附件。
3 雷达流量监测系统部署
1、雷达流量计安装

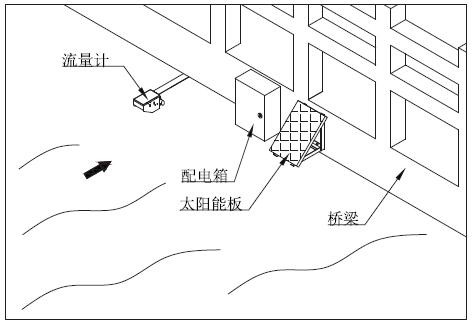

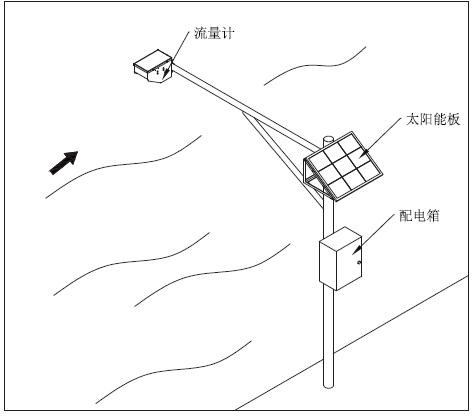

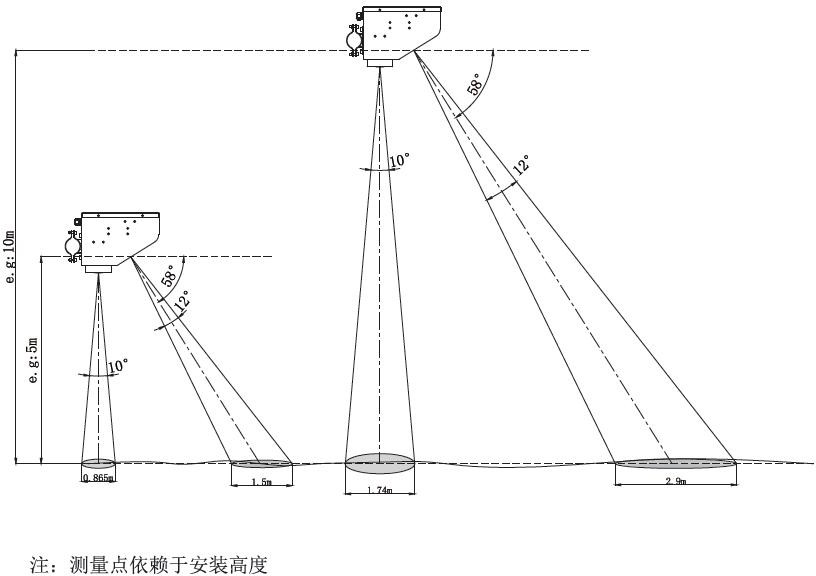

传感器测量点:对于一个合适的测量位置来说,重要的是,传感器主要测量区域位于河道一个有代表性位置,位置尽量靠近河道中间,并且不受树叶、随风而动的植物的影响。
![雷达流量监测系统详细介绍(智慧水利雷达流量计)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
![雷达流量监测系统详细介绍(智慧水利雷达流量计)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
调试过程中需要注意传感器的稳定性,以安装在河流上的情况为例,如果风速很大,导致传感器震动很厉害,则需要停止测量工作;另一方面,也需要在传感器上安装电子罗盘以测量安装的姿态是否发生变动,如果变动,则需要停止工作,进行调整,否则测量结果不在正确。
2、一体化支架基础施工
固定一体化支架的基桩为长 0.6m,宽 0.6m,高 1.2m 的立柱,基桩应埋入地面以下至少 1.0m,混凝土基桩的高度可根据现场实际情况进行调整。基坑开挖尺寸为 0.6m×0.6m×1.0m,采用人工开挖方式,基底进行人工夯实处理。基础用水准仪测量台面水平,砂、石子、水泥的用量分别为 0.5m3、0.2~0.3m3 和 3 袋,充分搅拌。浇筑后的基础顶部应保持水平,混凝土养护 2-3 天后方可进行监测仪器设备的安装。
3、一体化支架预埋螺栓施工

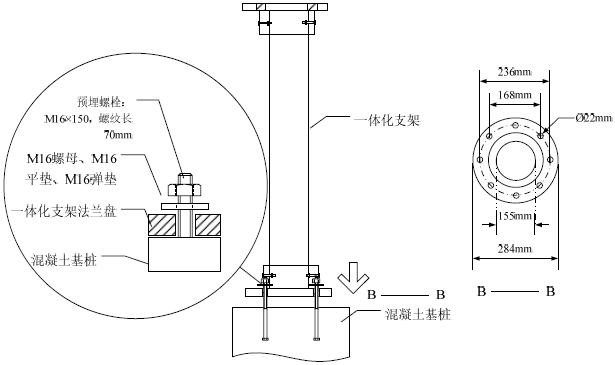

预埋螺栓的埋设平面尺寸为 168mm*168mm 正方形,基桩应稳固、表面光滑,预埋螺栓为四个 M16×250(螺纹长 70mm)螺栓,螺栓露出水泥的部分为 100mm,并配齐 M16 螺母、M16 平垫、M16 弹垫,基桩一面朝南便于太阳能电池板采光。
4、一体化支架安装
![雷达流量监测系统详细介绍(智慧水利雷达流量计)](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
组装一体化支架,放置在事先预埋的混凝土基桩上,拧紧四个平垫、弹垫、螺母固定于基座上即可。值得注意的是,不同监测项目的一体化支架有所差别,比如泥位计监测站的一体化支架设计为“L”型,其余为垂直的,并按照各自的安装使用说明进行现场组装。
5、一体化监测站组装
将一体化支架,放置在事先预埋的混凝土基桩上,拧紧四个平垫、弹垫、螺母固定于基座上即可。
