3D 可视化管理平台以三维虚拟现实方式实现对机房楼层、设备区、设备安装部署情况及动力环境等附属设施的直观展示,可实现 360 度视角调整。主要包括以下功能模块:环境可视化、监控可视化、容量可视化、安防可视化、管线可视化、能耗可视化、资产可视化、演示可视化。提升用户感受,体现数据中心管理的先进性和精细度。一般应用于 IDC 机房、数据中心、电力机柜以及对数据安全要求高、区域广的场所。

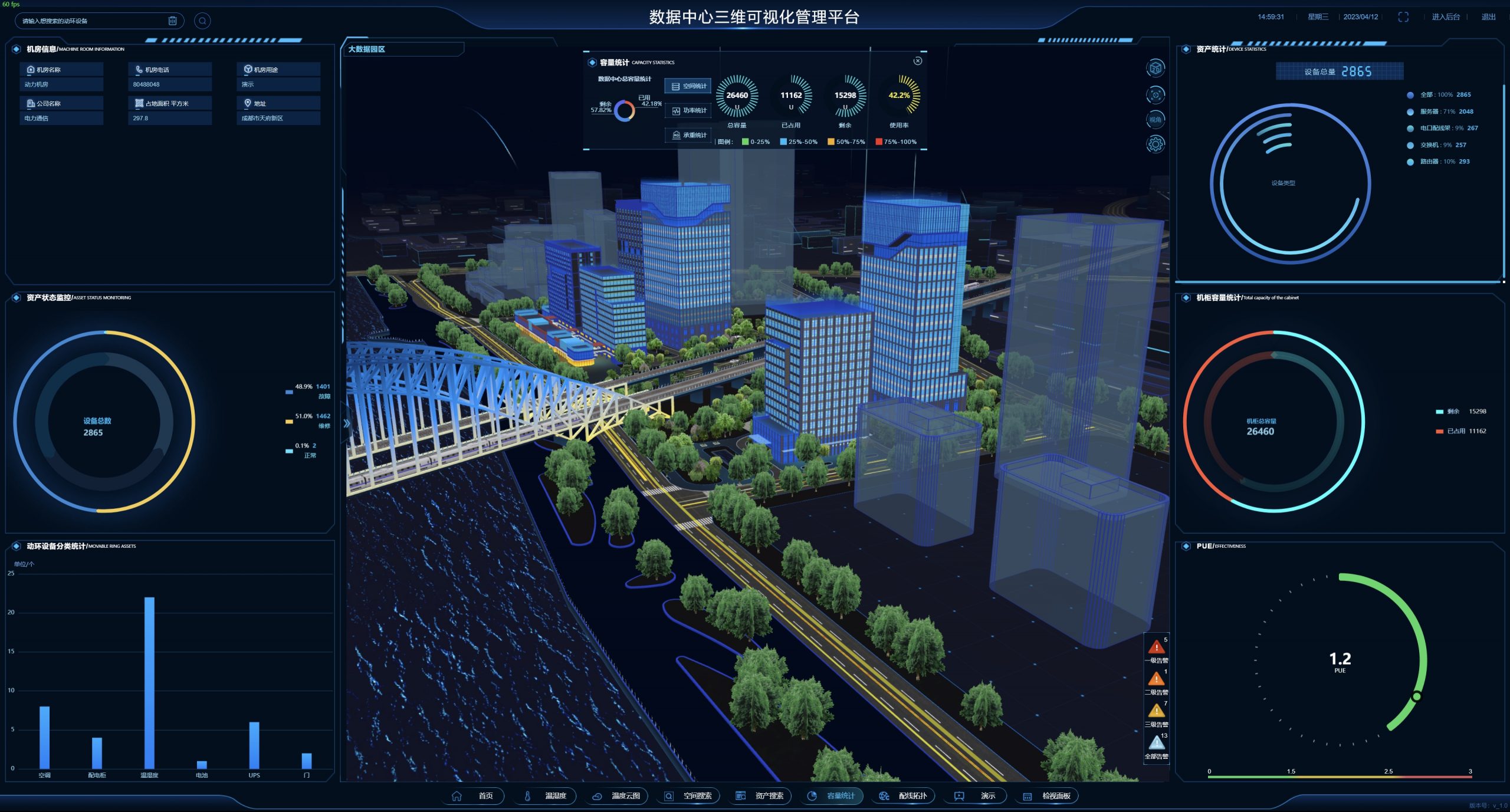

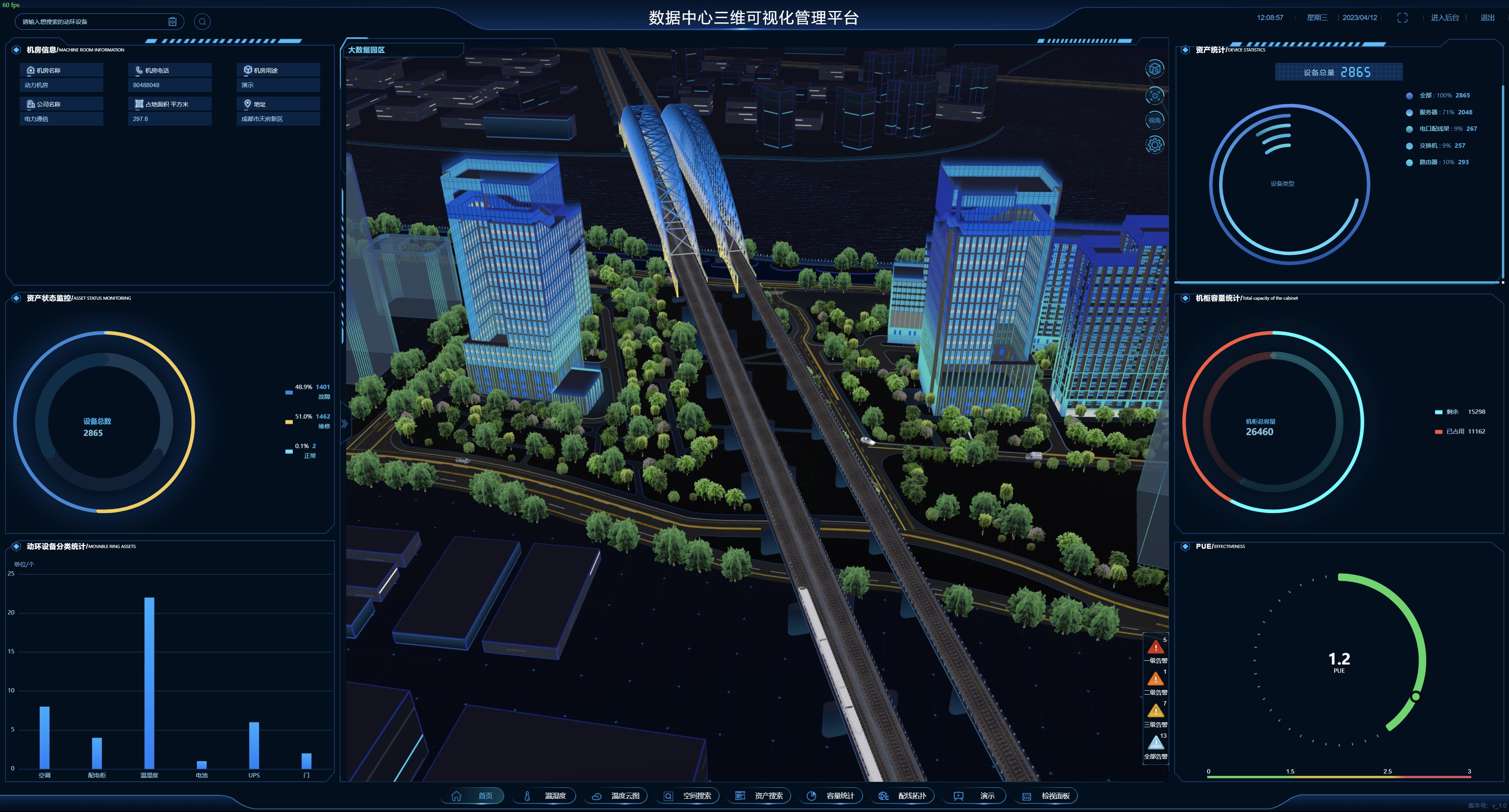

1 3D 可视化管理平台预览
2 3D 可视化管理平台功能
2.1 监控可视化管理
门禁监控集成可视化 | 门禁系统进出信息的读取,在可视化环境中展示各个门禁人员进出情况,调用门禁系统接口远程控制开关门等操作。 |
消防监控可视化 | 机房内的烟感、钢瓶等消防设备的布局展示,以及报警监控展示。 |
配电监控可视化 | 集成动环监控工具里面的配电设备的监控数据,包括配电柜、UPS、蓄电池等,在可视化环境中采用小面板的形式展示每个配电设备的输入输出电压电流、运行状态等监控信息和告警信息。 |
设备性能监控展示 | 集成网管监控工具中的 IT 设备的监控信息,通过 3D 视图展示设备的性能信息,在设备监控面板上展示出目前设备所有指标的性能数据信息。 |
视频监控集成可视化 | 机房内视频监控系统的摄像头布局展示,以及摄像头实时视频内容展示入口,调取视频监控实时画面。 |
环境监控集成可视化 | 集成动环监控工具里的温湿度感应器的监控数据,在可视化环境中采用小面板的形式展示每个温湿度感应器的温度、湿度、运行状态等监控数据和报警信息,以云图的方式来呈现整个机房内的温湿度环境信息。 |
制冷监控集成可视化 | 集成动环监控工具中的空调设备的监控数据,在可视化环境中,采用小面板的形式展示每个空调的温度、湿度、运行状态等监控信息和告警信息,展示机房中冷热通道气流信息,展示空调漏水线线路位置,当某个位置发生漏水告警时将显示提示信息。 |
设备统一告警展示 | 集成各类监控工具里面的机房设备告警信息,在可视化环境中展示机房设备的所有告警信息。主要展示告警设备类型分为两类:独立设备告警,直接在此设备上出现告警图标和设备变色提示;机柜设备出现告警,在所属机柜上出现告警图标和机柜变色提示。 |
2.2 环境可视化管理
楼层机房虚拟仿真 | 实现以虚拟仿真的形式完整呈现数据中心楼层机房结构,根据楼层的实际建筑结构完成 3D 建模,可模拟真实标识展示各机房的信息和设备摆放情况,可进入每一个机房查看,浏览其中的设备信息。 |
园区监控虚拟仿真 | 园区监控可视化管理与监控可视化模块结合,可将园区里的门禁监控、消防监控以及视频监控呈现在 3D 可视化平台中,以更直观的方式展示,同时还可以通过简便的鼠标点击,读取设备信息,控制设备。 |

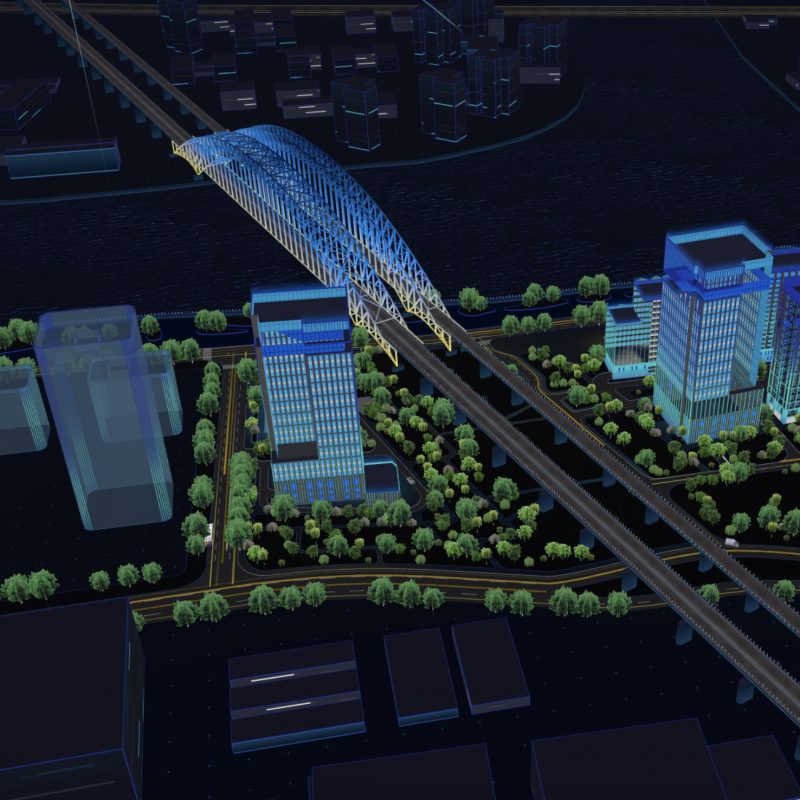

地理园区虚拟仿真 | 以 3D 虚拟仿真的全新展示形式,完整呈现数据中心园区的外貌,包括土石、园林、河流、道路,构建与真实园区一致的虚拟环境。 |
建筑外观虚拟仿真 | 以虚拟仿真的全新展示形式,完整呈现数据中心建筑的外观,根据建筑物的真实外观完成 3D 建模,展示建筑的基本规格信息。 |
园区管路虚拟仿真 | 园区管路可视化实现数据中心综合线路管理,包括供电线路、供水线路、通讯线路,以虚拟仿真方式将不直观的线路分布进行突出展示,帮助管理人员做到全方位掌控。 |
2.3 资产可视化管理
分级信息浏览 | 以直观互动的 3D 场景浏览技术,层次化递进地实现区域级(企业所辖)浏览,园区级(数据中心)浏览,机房级浏览,机柜级浏览,设备级浏览和端口级浏览,查询资产相关信息。 |
快速模糊查询 | 支持查询、搜索资产功能,能对资产进行任意字段的模糊查询,可将设备位置、分布数量等搜索结果在 3D 场景中直观展现,并能进行快速定位查询。 |
设备上下架可视化 | 支持资产的维护操作,可以实现设备的上下架操作。用户在 3D 场景中可以进行拖拽,直观实现设备上下架记录。 |
全设备虚拟仿真 | 实现数据中心各类资产设备的虚拟仿真,包括空调、机柜、发电机、配电柜、UPS、等独立设备,以及 PC 服务器、交换机、路由器等架式设备。 |
资产信息查看 | 在 3D 环境中点击设备可以查看设备的资产配置信息,可查看包括单设备信息、机柜汇总等信息,读取各类管理系统中的相关数据汇聚展现,实现与管理系统的自动同步。 |
高级复合搜索 | 支持按各类条件进行高级组合查询,直观高效地展现设备分布情况,建立全局索引,支撑复杂的信息查询需求。 |
资产信息编辑 | 支持在 3D 场景内对设备的资产信息进行编辑修改,并与相关 IT 运维管理系统的数据库自动同步,在 3D 场景中自动生成和删减设备,实现 3D 场景更新的自动化,让资产可视化管理真实可用。 |
2.4 容量可视化管理
承重统计可视化 | 在 3D 可视化环境中支持机房承重分布情况统计,能够以柱状图方式直观表现当前机房中每个机柜的承重状态,方便管理员实时了解机房分布并进行有效调整。 |
机房容量查询 | 在 3D 可视化环境中支持对机房中所有机柜的连续可用空间分布查询,从 U 高、电力和承重三个维度综合完成空间统计,统计结果能够在 3D 环境中以柱状图方式直观表现。可以查看机房的 U 位、电力、承重的占用情况。 |
空间统计可视化 | 在 3D 可视化环境中支持机房机柜空间容量统计及分布统计,能根据不同颜色区分相关机柜的 U 位使用情况,如已经使用的 U 位与剩余的 U 位;支持对机房机柜空间分布图的可视化渲染表现。 |
功率统计可视化 | 在 3D 可视化环境中支持机柜额定功率分布统计,支持对机房机柜功率分布图的可视化渲染表现,并与动环监控系统的 PDU 监控集成,实现机柜实时功率分布统计和机房 PUE 展示。 |
机位统计可视化 | 在 3D 可视化环境中透视目前机房环境中已经使用的机位与剩余机位的情况。 |
设备上架查询 | 选择待上架设备,自动根据其规格属性推荐适合的可用空间,运维人员可以在 3D 场景中对被推荐的空间进行浏览和查看,选择合适的机柜后,只需要鼠标拖动设备到具体位置,即可实现在 3D 仿真场景的设备上架操作。 |
2.5 管理可视化管理
园区通讯线路可视化 | 对园区内通信保障的多路通讯线缆分布进行虚拟仿真展示,帮助管理人员直观查看通讯线缆分布情况。 |
建筑空调管路可视化 | 对楼宇内空调制冷保障的管路进行虚拟仿真展示,帮助管理人员直观查看空调制冷线路分布情况。 |
园区供电线路可视化 | 对园区内供电保障的多路市电分布进行虚拟仿真展示,帮助管理人员直观查看供电线路走线和分布情况,体现数据中心供电保障能力。 |
园区供水线路可视化 | 对园区内供水保障的管路进行虚拟仿真展示,帮助管理人员直观查看供水线路走线和分布情况,展示数据中心供水保障能力。 |
建筑电气管路可视化 | 对楼宇内供电保障的两路市电分布进行虚拟仿真展示,帮助管理人员直观查看供电线路分布情况。 |
机房设备布线可视化 | 机房基础设施中的设备是通过端口和各种线缆实现连接的,以 3D 可视化的形式展现设备之间的连接关系、管线分布及走线情况,将配线管理提升到全新高度。 |
2.6 演示可视化管理
演示可视化管理:借助 3D 引擎满足基础设施多样化的展示需求,如模拟气流、模拟温度云图、鸟瞰、角色、漫游、自动巡检、导航等。
3 3D 可视化管理平台亮点
3.1 可编辑 3D 模型
- 具备在线编辑功能,可自定义在线绘制 3D 机房场景,并可将场景配置文件下载保存到本地功能,方便后期更新维护机房 3D 场景。
- 可以根据实际情况在数据中心可视化管理平台实时绑定和修改设备关联信息,无需在软件后台编辑即实现数据对接。
- 能实现对项目范围内所有资产的虚拟仿真(非 Flash 方式),以完全 3D 模式构建整个数据中心环境。
3.2 可视化平台亮点
- 具备模型库管理功能,可以灵活添加设备模型,并且设备模型可以复用。
- 数据中心可视化系统平台采用局域网的 B/S 架构,支持 IE11 等主流浏览器进行访问,以便后续维护升级,客户端除 3D 插件外,无需手动下载安装任何应用。
- 提供标准通用的 HTTP 协议接口,方便各类系统把数据推送到 3D 系统。
3.3 环境可视化
- 可根据机房所在的楼宇的情况完成 3D 建模。可以查看每一个楼层的情况,可以模仿第一人称和第三人称的视角在楼宇之间穿行浏览。
- 能实现数据中心机房的虚拟仿真,3D 建模的结果需要与真实环境一致,包括结构、尺寸,以及内部的装修风格等。
- 将机房各个区域或房间的信息进行功用信息展示,且能以各种视角、角度来查看、浏览整体环境。
- 能对将楼宇进行逐层展开浏览,或点击单个房间查看具体的内部情况。
- 可用 3D 形式展现机房冷热通道气流分布情况,并实现动态效果。
3.4 监控可视化
- 与现有的环境监控系统进行集成对接。实现 3D 场景中的设备性能与告警数据可视化。
- 动环监控数据用图层的方式进行叠加显示,方便进行显示控制;
- 可在 3D 场景中展示设备实时的性能和告警数据;
- 在 3D 场景中点击告警图标,可查看告警内容。可切换到监控系统查看更详细的告警数据;
- 在 3D 场景中能展示机房环境的温湿度情况,支持以云图形式表达数据中心温度分布状况,可支持多层温度云图功能。
- 在 3D 场景中能展示配电柜、UPS 等电力设备的电压、电流等性能数据。
- 在 3D 场景中能展示空调、漏水线等环境控制设备的温湿度等数据。
- 在 3D 场景中能展示漏水检测和告警信息。
- 在 3D 场景中能展示新风机运行状态、滤网状态等信息。
- 在 3D 场景中能展示机房环境的温湿度情况,支持以云图形式表过数据中心温度分布状况。
- 在 3D 场景中可通过列表方式统一展示告警信息和内容,提供闪烁告警提醒方式和告警列表展示方式,方便查看实时告警信息。
- 可以在 3D 平台实时控制门禁系统。
3.5 资产可视化
- 实现所有资产设备的虚拟仿真,包括空调、机柜、发电机、配电柜、UPS 等独立设备,以及 PC 服务器、交换机、路由器等架式设备。所有设备保持与真实型号厂牌一致。用户在 3D 场景可进行拖拽操作实现设备上架。
- 支持用户自定义在线编辑架式设备。
3.6 演示可视化
- 提供自定义编辑巡检路径功能,可以自设置和修改巡检路线图,并可随时切换第一人称或者角色(小人)漫游方式,以及随时可以暂定和恢复,暂停时可以通过鼠标 360 度查看周边实际情况。
- 巡检位置接近机房门时自动触发开门动作,真实模拟人物巡检效果。
- 支持循环播放默认动画功能,可用于宣传展示介绍。
