本篇 LED 显示屏建设的技术方案是一套结构完善的技术方案,其文档结构基本参照了《电子政务工程建设项目可行性研究报告编制要求》。虽说现在 LED 显示屏系统是很常用、且技术简单的系统,市面上厂商也非差多,找安装施工团都也很好找…但是难免有时候遇到一些复杂的、国资的项目需要进行方案汇报会审,这时候一个漂亮的、完善的方案书就显得尤其重要了。本方案从方案设计、产品选型、安装售后等都有详尽的描述,各位有需要自取修改吧~
1 LED 建设项目概述
1.1LED 项目简述
本方案为室内 LED 全彩屏显示系统技术解决方案。
- 建设目标
- 系统建设的总体目标是:利用先进成熟的计算机网络技术和信息处理技术,建设一个集计算机技术、网络技术、通信技术、图形图像技术、数据库技术及信息处理技术等为一体的、全新的多媒体信息发布系统;并可实现平滑的网络扩充及系统升级;以满足业务的需求为出发点,为提供全方位的、人性化服务的多媒体信息实时处理、发布系统。
- 显示屏总体描述
- XXXX 电视系统;
- 显示控制系统为 Leadshow-TV PLAYER 视频显示控制系统;亿光表贴黑灯三合一灯;物理像素间距为 1.667mm; 显示屏净面积(宽×高):4.8m × 2.7m;
- 安装位置与方式:墙面镶装。
- 屏幕主要功能
- 播放视频信息
- 转播电视节目
- 播放计算机信号、广告、动画等
- 本显示系统主要设备组成
- 全彩屏
- 控制主机专业视频处理器音、视频切换矩阵 PLC 控制系统光纤发送、接收系统配电系统系统显示软件边框结构及外装饰
- 线材及辅料
1.2LED 设计思想
- 以需求为第一出发点: 系统的设计核心就是提供全方位、方便、快捷多媒体信息发布的服务。
- 高起点: 即先进性,系统采用的硬件设备应是目前世界上较为先进的设备,能够满足业务和应用的发展需要。软件设计上应着眼于超前打算,综合利用,有较长的使用周期。
- 高度集成:将计算机处理、全彩色 LED 显示屏通信、视像显示以及所有信息处理集成在统一的平台上同步、集中控制,各功能子系统可实现同步联动。并可通过强大的通用接口,将原有显示屏系统挂接进来,实现同步控制,提供了一个高度集成、同步控制的户外显示应用系统。
- 系统化的设计:突破传统设计惯式,运用 LED 显示技术的科技内涵,结合行业特色,对系统进行完善的细部设计,使之与各项户外多媒体信息发布服务紧密配合,营造户外显示系统和谐统一的整体形象。
- 实用性与先进性相结合:系统的各种设备及软件系统应讲求实用,满足现有的应用需求,并对未来需求提供良好的扩展能力。
- 安全性:充分考虑系统对信息安全的需求,保证各类信息安全可靠运行。设计时各部分关键线路、设备、数据均采用相应的技术措施。
- 易用性:充分满足用户的功能要求,易于操作,保证系统信息处理、传递安全,可靠,准确。
- 前瞻性:即系统具有可扩展性并适度超前。采用的硬件设备和软件系统应具有足够的扩展接口、支持相应的协议和升级能力。
1.3LED 设计依据
- 《LED 显示屏通用规范》 (SJ/T11141-2003)
- 《LED 显示屏测试方法》 (SJ/T11281-2003)
- 《信息技术设备(包括电气事务设备)的安全》 (GB 4943-1995)
- 《运输包装收发货标志》 (GB 6388-1986)
- 《建筑工程质量检验评定标准》 (GBJ301-1988)
- 《包装储运图示标志》 (GB191-2000)
- 《电工电子产品基本环境试验规程试验 A:低温试验方法》 (GB2423.1-2001)
- 《电工电子产品基本环境试验规程试验 B:高温试验方法》 (GB2423.2-1989)
- 《电工电子产品基本环境试验规程试验 Ca 恒定湿热试验方法》 GB2423.3-1993)
- 《信息技术设备(包括电气事务设备)的安全》 (GB4943-2001)
- 《运输包装收发货标志》 (GB6388-1986)
- 《电子测量仪器振动试验》 (GB6587.4-1986)
- 《电子测量仪器运输试验》 (GB6587.6-1986)
- 《电子测量仪器质量检验规则》 (GB6593-1996)
- 《微型计算机通用规范》 (GB9813-2000)
- 《电子测量仪器可靠性试验》 (GB11463-1989)
- 《电子测量仪器包装、标志、贮存要求》 (SJ/T10463-1993)
- 《建筑智能化系统工程设计标准》 (DB32/181-1998)
- 《建筑智能化系统工程实施及验收规范》 (DB32/366-1999)
- 《建筑智能化系统工程评估标准》 (DB32/T367-1999)
- 《建筑智能化系统工程检测规程》 (DB32/365-1999)
- 《电工电子产品外壳防护标准》 (GB4208-1993)
1.4 技术优势
- 拥有自主知识产权的单点校正技术,保证了显示屏的亮度和色度均匀一致;
- 率先通过“北京市企业技术中心”认定的 LED 显示屏企业;
- 导入“集成产品开发(IPD)”研发管理体系,为利亚德注入管理的活力;
- 纯 10 位处理技术,消除视频画面人工雕琢痕迹;
- 16bit 色度处理(280 万亿色彩)及大于 960Mz 的刷新频率,确保精确的色彩再现和平滑无闪烁的视频质量;
- 广播级逐行变换享受真正高清体验;
- 动态边缘运动补偿让视频还原纤毫毕现;
- 为方便拆装和维护,屏体采用模块化设计。设备组装方便、快捷、故障分析简捷,模块固定能确保显示屏表面的平整度。
2 LED 显示屏总体方案
众平科技公司根据用户的具体需求,认真分析了国内外成熟系统,总结其先进经验、理念和技术,并充分吸取既有系统建设和实施的成功经验,在此基础上提出了室内 LED 全彩色显示屏系统的总体技术方案。
LED 显示系统组成主要由三大子系统构成:信号源子系统,中央控制子系统、LED 显示屏子系统。除了三大子系统以外,根据具体应用情况还包括配电子系统、通讯传输子系统、视频编辑子系统等。

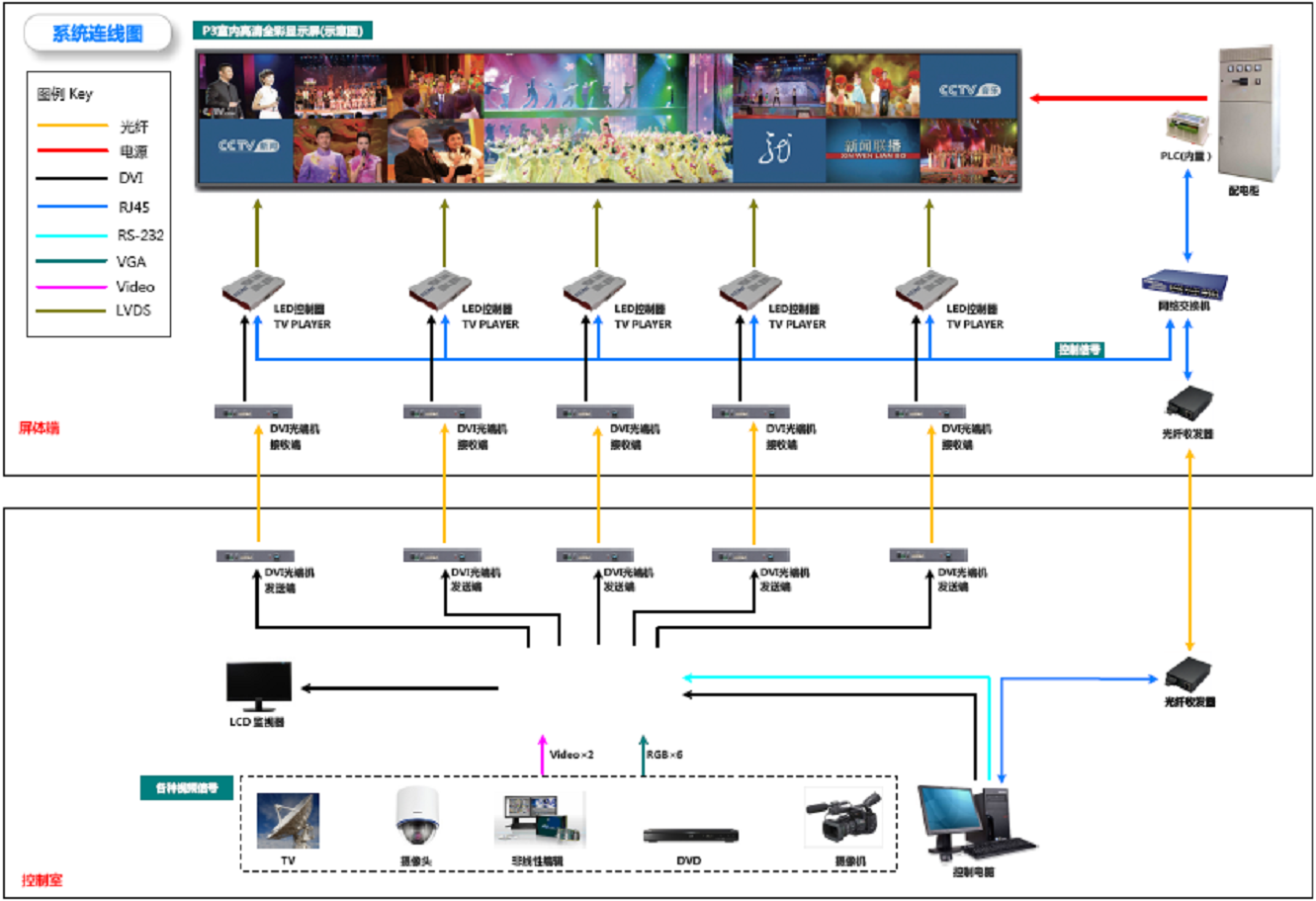

![LED显示屏总体方案](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
2.1 信号源子系统
为整个系统提供播放所需的视频、动画及数码图像等各类信息素材,常用输入设备包括:DVD(及其它碟片输入设备),TV(摄/录像设备、视频编/播设备、有线电视及现场转播设备等),图片生成设备(扫描仪、照相机等),PC 计算机等。
2.2 中央控制子系统
作为整个系统的中央控制部分,视频处理器把不同的信号源数字化后,并对信号进行广播级的高品质图像处理,最后由千兆网信号传送至 LED 显示屏。而视频处理器可由一台装有视频显示系统控制软件的 PC 进行控制或独立工作控制 LED 显示屏。
2.3LED 显示屏子系统
各种输入视频源信号,通过中央控制系统处理后,传输到 LED 箱体上进行显示,同时 LED 箱体要安装在特定的钢结构上。——余下内容省略,见附件
3 LED 技术指标及功能
4/5 LED 显示系统软件功能
6 LED 系统安装调试

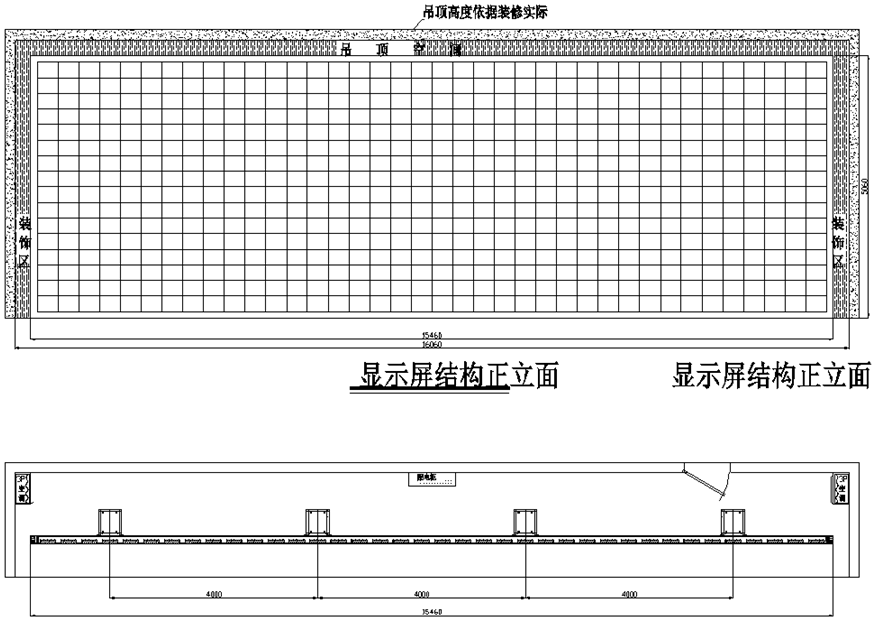

![显示屏平面结构图](https://staticfile.zzptech.com/wp-content/themes/module/themer/assets/images/lazy.png)
LED电视的安装框架方式有以下特点:
- 重量轻、强度高:结构框架采用铝合金型材拼接,安装连接部件采用冲压铝板材料制作,使安装结构重量有效降低,同时保证安全及可靠性;
- 模块化设计:结构大框架采用单个部件拼接而成,每个部件单元不超过 50kg,方便运输和搬运;
- 方便的安装方式:框架连接全部采用螺钉、螺栓等组装方式,安装快速,不需要现场焊接,对现场土建、装修等影响很小; 必要的工具:水平尺(仪),激光测距仪,卷尺,M16 扳手,8mm 六角扳手,十字改锥;
6.1 桁架生根固定
6.2 铝合金型材外框安装
6.3 竖杆安装
6.4 Led 电视单元安装,本节及后文略
11 LED 系统售后服务承诺及培训方案
11.1 售后服务承诺
(1)质量保证期
对于本项目本公司保证终身维护,质保期24个月(自最终验收之日起)。在保修期内,正常使用下发生问题,由我公司负责更换或维修。
(2)维修服务
公司承诺对本项目承制的 LED 显示系统的运行故障实行终身维护。客户通过报修电话或者项目经办人向客服中心提出维修申请,客服中心为客户提供维修服务。
我公司将指派专人总体负责,积极推行维修项目负责制。对于本项目来说因为其面积相对较大、系统比较复杂,安装衔接点多,因此总体维修需要几个人共同协作完成。本项目在安装调试完成之后,本公司将给出详细的维修通道、维修爬梯指示图;控制室及总体布线竣工图,便于维护工程师排除问题时减少因各种指示不明造成的时间贻误。
(3)现场维修的管理
- 为维修方便及时,我公司将在现场控制室里存放部分维修物件,客户操控人员和我公司应制定相应的备件管理办法,确保备件发挥其最大效能,故障备件及时维修及时增补。
- 维修工作应尽量不影响相关单位正常工作。
- 维修完毕现场恢复。
- 我公司维修人员应协助客户操控人员共同完成《LED 显示系统运行记录》。
- 《LED 显示系统运行记录》属于日志类,一般包括显示系统开启情况、显示系统运行情况、显示系统故障现象、显示系统异常情况、显示系统软件系统运行情况;出现故障报修维修情况、故障原因、解决办法、相关人员建议等。
(4)LED 定期巡检服务
根据“预防为主“的原则,同时保证业主的利益,充分利用和发挥显示屏的功能优势、特点,使其达到预期的使用寿命,我公司承诺每三个月定期巡检一次,对显示屏进行保洁和屏幕检测,将故障在发生之前及时排除。主要有以下内容:
- 控制系统运行情况,系统稳定性测量,接地线牢固性。
- 主要设备部件和外围设备运行情况。
- 所有连接接口、线缆、电源等可能容易导致设备出现问题的敏感部件的稳定性。
- 计算机操作系统整理、杀毒、数据备份;检查系统错误日志文件和清理系统错误日志文件。
- 协助客户操控人员,解决和分析日常设备运行中出现的未解决问题。
- 对整个屏体进行安全检查,如挂件牢固性、钢结构、外装饰安全老化漏水情况。
- 显示屏整个供电系统进行系统检测(包括线路、配电柜检测、接线端子稳固性、屏体各路阻抗情况)。《LED 显示系统运行记录》应体现 PLC 温度监控日常记录,同时也跟踪了空调运行情况。发现异常,及时排查。
- 整个显示系统显示情况检测,确保显示单元显示完整性和整屏屏体内控制稳定性。维护人员对显示系统进行专业恒定,排除因缺少灰度、亮度不正常等运转箱体。
(5)重大活动保驾护航服务
对于重大活动,我公司将视业主需求可以提供现场保驾护航服务。
(6)软件免费升级服务
采购人享有设备所配置软件的永久使用权, 投标人将负责予以免费终身维护和升级。
(7)维护及时性
我公司总部和维护中心设在北京,可以方便快捷的为业主提供每周 7 天、每天 24 小时的上门服务。
设备出现运行或质量问题接到业主报修电话后 1 小时内作出响应,维修人员在 2 小时内到达现场,并在 4 小时内进行修复。
(8)提供充足的备品备件
为提高服务效率我公司提供足量的备品备件和专用工具可存放于现场服务中心(视工作需要),以满足各种紧急情况下的使用。我公司负责免费维修显示屏系统的各种故障,并提供所需备件。在质保期内,除不可抗力,费用全部由我公司承担,产品质量经权威机构鉴定不符合质量要求的,按合同约定承担违约责任。
11.2LED 系统培训方案
投标人负责免费向买方提供系统相关设备的安装、测试和维护所需的技术手册和知识转移。
投标人负责免费向买方提供交货后的中高级培训。我公司按照甲方要求,向甲方指定人员提供终身免费的技术和维护培训,并提供培训所需的教材和教师讲解说明,教材和教师讲解说明与提供的设备相一致,且是最新版本及用中文编写(如在乙方总部培训,则由乙方负责食宿)。分为基础培训和现场培训两个阶段,培训人员约不低于 3 人次。
基础培训内容:
- 计算机基础知识
- Windows 操作
- 显示屏基本工作原理
- 系统的操作程序和管理
- 系统的日常维护与安全注意事项
现场培训内容:
培训地点在施工现场,培训的主要内容包括:
- 系统的软件安装
- 显示信息的日常维护
- 简单的软件故障处理
- 简单的硬件故障处理
培训内容随系统安装调试一起进行,系统操作员可参与系统软硬件安装调试。甲方技术人员经乙方培训后能熟练的掌握软件及硬件维护工作并能及时地排除部分设备故障;技术人员经培训后能担技术领班工作,指导维护工作人员进行日常维护运行工作,能熟练的管理设备。
阶段 | 时间 | LED 系统培训内容 |
第一阶段 | 第 1 天 | 计算机基础知识 |
第 1 天 | Windows 操作 | |
第 2 天 | 显示屏基本工作原理 | |
第 2 天 | 系统的操作程序和管理 | |
第 3 天 | 节目制作技巧 | |
第 3 天 | 系统日常维护与安全注意事项 | |
第二阶段 | 第 1 天 | 系统的软件安装 |
第 2-3 天 | 显示信息的日常维护 | |
第 3-5 天 | 简单的软件故障处理 |
11.3LED 系统质量保证书
- 保证所提供的所有设备是全新的、从未使用过的。
- 保证采用先进的技术、优质的原材料和零部件、一流的工艺、严格的质量管理为业主提供技术先进、质量上乘、外表美观,并且完成符合合同规定的质量、规格、性能要求的产品。
- 保证所提供的设备,包括主要设备及元器件在正确安装、正常使用和维护保养的情况下,能达到规定的性能和寿命。
- 具有完善的 ISO9001 质量管理和质量保证体系,具有国际和国内双重认证,符合出品标准。对本投标人所供设备的设计、采购、工艺、检验、包装运输、安装调试等各个环节进行严格的质量管理和质量控制。
- 本投标人和供应商有着良好关系,具有稳定的供货渠道。同时,本投标人自身具有稳定的生产管理和生产质量控制。
- 具有丰富的工程施工、调试经验。
- 高水平、强有力的设计队伍。
- 完善的售后服务体系。
