海关智能卡口系统建设方案的需求分析

原主卡口有 2 进 2 出 A 类货运通道，1 进 1 出 C 类行政通道；1 条查验查验场地磅，原卡口系统嵌入式工控机经常死机。原卡口通道系统在综保区业务高速发展、业务越来越复杂化、系统功能智能化、卡口数据多维化的今天，其局限性越来越明显，甚至卡口系统已经严重影响到了海关业务拓展。

为了适应仙桃综合区未来业务发展的需要，要新建立一套合适的智能卡口系统：

• 在卡口新建设 1 进 1 出 A 类货运通道，1 进 1 出 C 类行政通道，1 条人行通道。

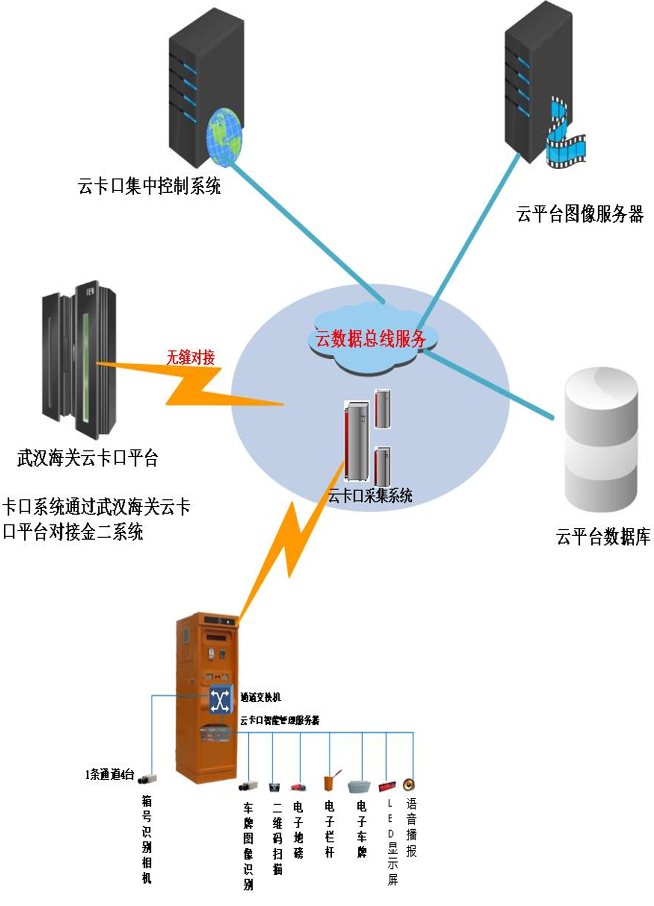

• 根据仙桃综保区海关监管场所业务管理需要，卡口数据需要与武汉海关云平台系统无缝对接，再由云平台对接后台系统接入金二系统。
• 卡口系统要求满足武汉海关监管要求和验收标准，并同时满足企业经营需要。

海关智能卡口系统建设需求分析

根据海关总署 232 号令和武汉海关的监管要求，以及仙桃综保区未来业务发展需要，在本次仙桃综保区建设中，要求严格参照海关行业标准及国家相关标准和规范执行，同时结合武汉海关对卡口标准的建设要求，按照海关对智能卡口建设的相关标准，遵循经济、实用、可靠、先进等设计原则，完成本次智能卡口项目建设工作，实现监管货物快速通关的目标。建设完成后要求能够满足海关的监管要求和验收标准，并同时满足仙桃综保区未来业务发展的需要。

原卡口已不能满足仙桃综保区发展需求，为了满足武汉海关监管要求与仙桃综保区未来发展的需要，对仙桃综保区进行了统一规划，改造升级主卡口，彻底杜绝卡口系统经常死机现场，确保卡口系统可靠、稳定运行，卡口新建 1 进 1 出 A 类货运通道，1 进 1 出 C 类行政通道，1 条人行通道。

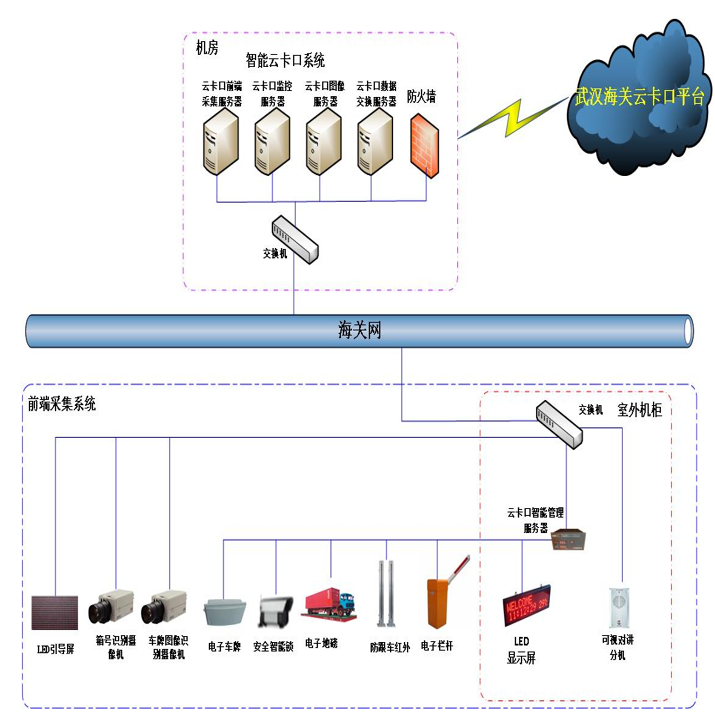

1．货运通道的电子卡口系统由箱号识别、车牌图像识别、电子车牌自动识别、电子地磅采集、闸口放行控制、可视对讲系统、通道视频监控系统、车底监控系统等系统及设备组成。

2．行政通道的电子卡口系统由车牌图像识别、闸口放行控制，可视对讲系统、通道视频监控系统等系统及设备组成。

3．原有卡口模式已不适应综保区业务管理需要，在《金关工程二期智能卡口系统总体建设方案》的框架内，为了适应海关业务快速发展，需要一套新的具备快速响应性、高可扩展性、符合海关安全性要求、具备数据挖掘、业务分析拓展功能、拥有十足稳定性的云卡口系统。充分利用先进成熟的物联网技术和计算机技术。

4．具备超级云计算功能的卡口总线，具有多点部署，相互通信，多点接入、通信接入功能统一的能力。具有云与云之间相互接入的功能，云与云之间同时可存在父子关系。具有全新的安全管理功能，对接入总线的系统进行安全性认证。

5．云卡口成为分层式的云卡口集成系统，可以管理多条通道，同时将卡口的逻辑层、数据层、驱动层进行分层次分开部署。可以根据海关的实际情况进行部署，如部署在卡口设备间，或部署在海关机房。

6．云卡口系统后成为向前兼容的实时后台监控系统，系统能实时查看到通道车辆的状态和通道设备的工作状态；同时系统具有数据统计，数据挖掘，数据分析等功能，能够对卡口通道的通行记录进行深入挖掘和分析，将挖掘的有效数据提炼出来供海关监管人员监管使用。

7．云卡口运维工具，运维人员能够根据工具方便快速地对通道系统的异常情况进行快速的查看和诊断，并根据智能提示做出快速的修复。

8．卡口图像适配系统，系统能够对通道的图像设备进行归类存储，并将数据及图片进行存储。

9．原有卡口系统设备部分利旧，增加部分新设备，改造后整个系统与云卡口系统对接。

10．为便于企业和海关对卡口的管理，在卡口通道边值班岗亭设置卡口系统远程客户端，电脑设备及网络设备与海关后台系统连接，实现对通道视频及卡口采集数据的远程实时监控、应急情况的处理功能（手动补录入集装箱号、预约单号等，人工手动抬杠操作台、语音对讲设备）。岗亭内另隔离出独立卡口设备机房，将 UPS 不间断电源、网络机柜等设备集中到机房里统一管理。企业应在卡口机房内建设和提供防雷接地、供电系统等。

11．卡口系统要求满足武汉海关监管要求和验收标准，并同时满足企业经营需要。

12．根据仙桃综保区海关监管场所业务管理需要，卡口数据需要与武汉海关云卡口平台无缝对接，由云卡口平台对接海关金二系统。

13．本项目为了对进出园区客货车辆管理，将货运通道与行政通道进行分离，在园区的北面建设独立的行政车辆管理系统，行政通道上的硬件设备接入到行政车辆管理系统中，由行政车辆管理系统控制前端设备采集和放行，行政通道系统不接入海关后台系统。
