海关信息机房升级改造方案书（总体描述和装修工程）

现有仙桃综保区海关网络机房功能上不能满足对扩建的海关信息化系统进行有效的数据整合与互通，需对现有海关网络机房进行部分升级改造，满足对扩建的海关信息化系统正常运行需求。

本次升级改造主要需求包括基础装修、综合布线、供配电、接地、气体灭火五大部分。

1 机房改造系统概述

仙桃综合保税区网络机房的升级改造始终坚持“风险管理，预防为主，积极防御，综合治理”的指导方针，按照国家有关规定实行网络安全等级保护和关键信息基础设施保护，建设与海关业务及信息化发展方向相适应的、以风险管理为核心的网络安全保障体系。本项目将现有的海关网络机房进行整体的升级改造，并保留内部可重复利用精密空调设备、网络设备、配电设备及网络机柜等设备。

2 机房改造设计原则，略见附件

海关网络机房必须具有高可靠性，保证为用户提供连续不间断的7×24小时服务；在设计和建设时要减少单点故障的存在，对可能存在单点故障的环节在设计上要尽可能减少其对整个系统的影响。机房各系统都具有足够的备份能力。

3 机房改造设计依据

海关网络机房工程应遵循：

《数据中心设计规范》（GB50174-2017）
《数据中心设施施工及验收规范》（GB50462-2015）
《电子计算机场地通用规范》（GB/T2887-2011）
《计算站场地安全要求》（GB9361-2011）
《防静电活动地板通用规范》（GB/T 36340-2018）
《建筑装饰装修工程质量验收规范》（GB50210-2018）
《建筑内部装修设计防火规范》（GB-50222－2017）
《建筑设计防火规范》（GB50016-2014）
《署科发（2018）194号》

电气系统需满足的标准和规范：

《民用建筑电气设计标准》（GB51348-2019）
《供配电系统设计规范》（GB 50052-2009）
《低压配电设计规范》（GB 50054-2011）
《工业与民用供电系统设计规范》（GBJ 52-82）
《低压配电装置及线路设计规范》（GBJ54-83）
《建筑物电子信息系统防雷技术规范》（GB 50343- 2012）

4 机房改造系统设计

装修工程（顶面、墙面、地面的拆除新建）
机柜综合布线（机柜内综合布线系统新建）
供配电系统（照明及UPS系统的拆除新建）
接地系统（接地系统拆除新建）
气体灭火系统（气体灭火系统的拆除新建）
其他配套（操作台、座椅）

5 机房改造中的装修工程

5.1顶面拆除新建

顶面的龙骨、灯具、照明线缆等顶面设备进行拆除并新建。

5.2吊顶的高度

机房内空间应尽量做到宽敞，不压抑，一般正常要求为装修后净空高度（指活动地板面至天花顶棚高度）为2.8米~3.2米左右较为理想，同时还要根据现场实际需求及现场状况合理调整净空高度，既能满足人的视觉效果，又不至于使人感到压抑，又能减少空调的制冷量，以节约能源。

5.3吊顶的防尘

吊顶以上空间及屋顶均需采取防尘措施，面层刷防尘漆进行防尘处理，确保天花基础部分不起尘。防止灰尘通过吊顶落入机房内。所选用的吊顶板及其构件还应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。

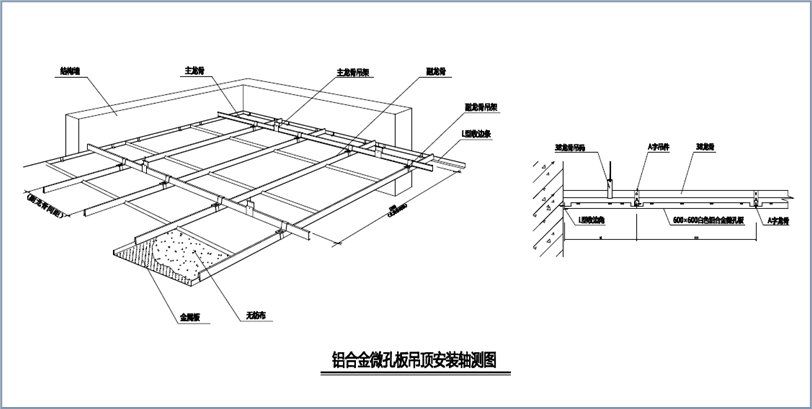

5.4实施建设

吊顶是机房装修的主要组成部分，本方案采用铝合金微孔板。其装饰效果及颜色要求美观，应与机房相协调。

吊顶均配套原厂家龙骨等附件，吊顶上的建筑面做防尘处理。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。

活动式顶板的安装必须牢固、下表面平整、接缝紧密平直、靠墙、柱处按实际尺寸裁板镶补，根据顶板材质作相应的封边处理。

5.5地面拆除

地面的静电地板、地板下桥架、线缆及接地网等地面下设备及线缆进行拆除并新建。

海关网络机房地面采用防静电地板铺设，防静电地板具有防静电性能稳定，环保，耐磨，耐老化，使用寿命长，防火，便于清洁，吸水率低，耐酸碱性等优势。

5.6防尘处理

地面应符合设计要求，并应清洁、干燥。活动地板空间作为静压箱时，四壁及地面均作防尘处理，不得起皮和龟裂。

在铺设活动地板前对地面做防尘处理，首先在机房内各类装修施工及固定设施安装完成后并对地面清洁处理后，再用防尘漆粉刷两遍。

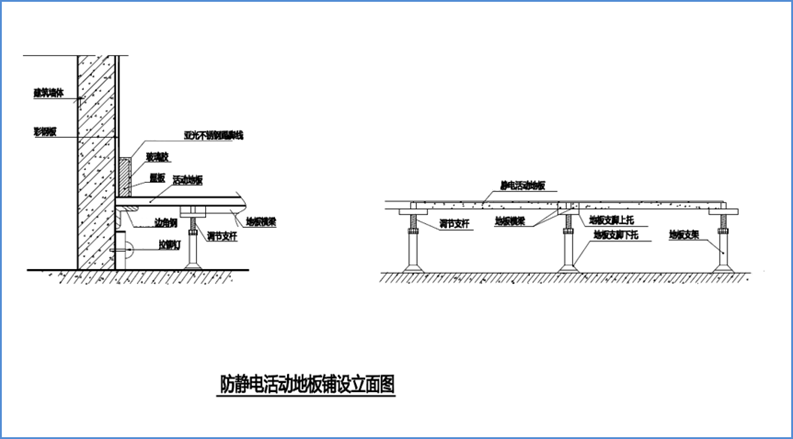

5.7静电活动地板安装

海关网络机房活动地板铺设前应按标高及地板布置严格放线将支撑部件调整至设计高度，平整、牢固，铺设过程中应随时调整水平。遇到障碍或不规则地面，应按实际尺寸镶补并附加支撑部件。现场切割的地板，周边应光滑、无毛刺，并按原产品的技术要求作相应处理，地面作保温处理，敷设保温棉。

在活动地板上搬运、安装设备时应对地板表面采取防护措施。铺设完成后，做好防静电接地。活动地板保证设备安放后，接缝处没有压力留下的空隙。

在地板下沿外窗及专用空调机周围设置混凝土挡水坝，挡水坝内设置地漏，并考虑坡度，以防发生水患并能及时排水。非标机柜放置区域，以及设备运输的主通道下的地板需增加承重的支撑。
